| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RAI02 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-7 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| De entrada: | 2AI | Tipo: | 4-20mA o 0-5V |
|---|---|---|---|
| frecuencia: | 433MHz/868MHz/915MHz | Distancia: | los 2km LOS o más |
| Alta luz: | transferencia de señal inalámbrica,módulo del telecontrol i o |
||
la transmisión inalámbrica 2 de la señal del módulo 4-20mA de la radio I O de los 2-3km canaliza AI 0-5v
Introducción

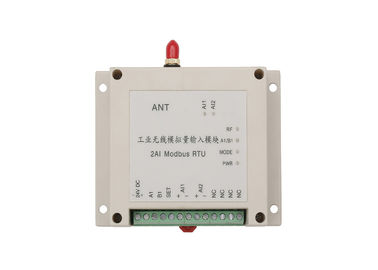

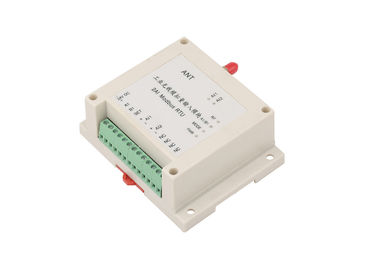

LS-RAI02 Modbus RTU es un módulo de la entrada-salida 1W, 2 entradas análogas, 1 RS485 (la radio RS485 modifica para requisitos particulares). Control inalámbrico los 2km-3km. Uso para la colección de la radio de los datos del sensor.
Carácter:
Sistema transparente de la entrada-salida
No Internet de la necesidad, ninguna célula de los terceros, ningunas cuotas mensuales
Usted tiene pleno control sobre su propio portador
Reacción en tiempo real de la situación del sitio remoto
Instalación y fácil instalación rápidas
Introducción general
LS-RAIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, punto a la radio AI de los multi-puntos, colección y control del AO (la señal 4-20mA o 0-5V o 0-10V). Esta radio RTU tiene la ventaja de la instalación fácil, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el alambre de señal del cable de señal del carril y del anillo colectando.
Esta serie tenemos artículos 2AI, 2AO, 4AI y 4AO 4. Salida de poder tenemos 2 versiones, uno es 100mW para la distancia del control de los 600m LOS, y otro es 1W para la distancia del control de los 3km LOS. Para una distancia más larga del control, también tenemos otro módem de la radio de la salida de mayor potencia a configurar.
Área de aplicación
Las series de LS-RAIO son ampliamente utilizadas para la colección inalámbrica de la señal del sensor y la transmisión inalámbrica de los datos de los metros, clases de datos de los sensores como el nivel líquido, flujo, presión, peso, temperatura, humedad, vibración, distancia es aplicada. El AI tan inalámbrico, módulos del AO es ampliamente utilizado en aceite, industria química, metalurgia, el tratamiento de aguas, la protección del medio ambiente, el aire acondicionado, la medicina y otros campos.
| Frecuencia | 433MHz o 450MHz o 470MHz |
| Salida de poder | 1W |
| Productos | 2AI |
| Tipo de la entrada | 4-20mA o 0-5V o 0-10V |
| Tipo de la salida | 4-20mA o 0-5V o 0-10V |
| Ratio de la resolución | 24 pedazos |
| Exactitud | el ±0.02% |
| Fuente de alimentación | uso 24V DC de 9-36V DC generalmente |
| Interfaz | RS-485 |
| Canal no. | el defecto 16ch, puede programar vía el interruptor DIP |
| Antena | Antena del lechón con el cable del 1.5m |
| Temperatura de trabajo | -35 °C ~ °C +75 industrial |
| Humedad de trabajo | 10%-90% humedad relativa, ninguna condensación |
| Dimensión | 115×90×40 (milímetro) |
| Manera del arreglo | Estándar carril industrial del gremio del estruendo de 3,5 pulgadas |
Sobre el interruptor DIP
1) La INMERSIÓN externa 1-4 (del lado derecho) se utiliza para el ajuste del canal. Compruebe por favor la definición siguiente:
| Canalice no. | SUMERJA el ajuste | Canalice no. | SUMERJA el ajuste | Canalice no. | SUMERJA el ajuste | Canalice no. | SUMERJA el ajuste |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
2) La INMERSIÓN externa 5-8 (del lado derecho) se utiliza para el ajuste del modo. Compruebe por favor la definición siguiente
| INMERSIÓN | Situación | Función | Observaciones |
| 5 | DE | Con la reacción | |
| EN | Ningún modo de la reacción | los DI del lado remoto, este lado HACEN solamente | |
| 6,7 | DE, APAGADO | Control 1 a 1 |
La identificación determinada del amo a X, la identificación del módulo auxiliar fijó a X (IE. amo ID1, ID1 auxiliar. recuerde la identificación determinada lo mismo) |
| 6,7 | EN, APAGADO | control de 1 a 2 esclavos |
Amo fijado a ID1, la identificación de 2 módulos auxiliares fijada a 1 y a 2 respectivamente |
| 6,7 | DE, ENCENDIDO | control de 1 a 4 esclavos |
Amo fijado a la identificación 1, la identificación de 4 módulos del ungüento fijada a 1, a 2, a 3 y a 4 respectivamente |
| 8 | DE | Modo auxiliar | |
| EN | Modo principal |

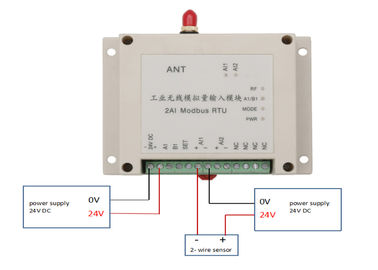

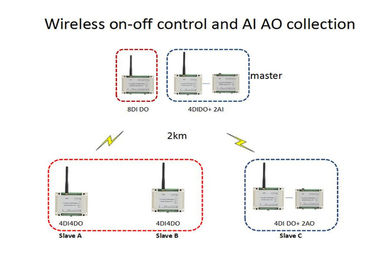

Diagrama de aplicaciones
1. Uso de punto a punto del control
2. Punto al uso de múltiples puntos
3. Comunicación de la radio de Modbus RS485
