chip: | CC1020 | frecuencia: | Frecuencia ultraelevada |
---|---|---|---|
Distancia: | los 2KM | Interfaz: | RS232/RS485/TTL |
salida de poder: | 1W | recinto: | Aluminio |
Alta luz: | módulo de radio inalámbrico,módem de radio serial |
El módem de radio inalámbrico de la energía baja, datos de la frecuencia ultraelevada radia el control inalámbrico RS232/RS485 de los 2km
Introducción:

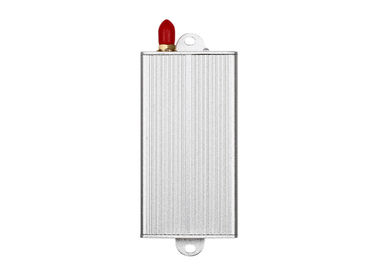

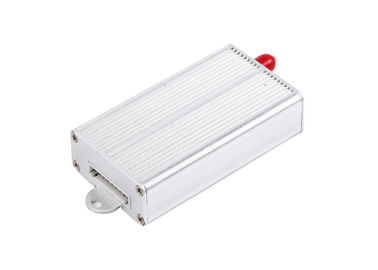

LS-U1000P es un módulo de datos de la banda 1000mW de la frecuencia ultraelevada. Con la cubierta de aluminio elegante y del fácil-a-arreglo, 9 fijan el puerto, él es convenientes para que usted conecte con los dispositivos con RS232, RS485, interfaz de TTL. Fácil instalar, ningún programa necesitó, ninguna tarifa de la comunicación.
Parámetro:
Salida de poder: defecto de 5V DC o 12V modificado para requisitos particulares
Poder del RF: defecto 1W o 500mW
Velocidad del aire: 1,200/2,400/4,800/9,600/19,200bps eligen uno
Velocidad del interfaz: 1,200/2,400/4,800/9,600/19,200bps programable
Banda de frecuencia: 433, 450, 470 u otros
Interfaz: RS-232/RS-485/TTL/USB
Modo de la comunicación: semidúplex
Canal: 8 (defecto), 16/32 (modificado para requisitos particulares)
Reciba la corriente: <45ma>
Reciba la sensibilidad: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corriente que transmite: <500ma>
Gama de visión del RF: los 2km (BER= 10-5@9600bps); los 3km (BER=10-5 @ 1,200bps)
Tamaño: 80*45*20m m (sin el puerto de la antena)
FUNCIONAMIENTO | |
Salida de poder: | 1W |
Gama de visión del RF: | 3km@1200bps; 2km@9600bps |
Tarifa eficaz del RF: | 1200/2400/4800/9600/19200bps |
Canal del espacio: | 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz) |
Ancho de banda: | <25khz> |
Sensibilidad del receptor: | -123dBm@1200bps, -118dbm (9600bps) |
Formato de datos: | 8N1, 8E1, 8O1 (modifique para requisitos particulares) |
COMPATIBILIDAD | |
LS-UN10, LS-UN100, LS-U1000, LS-U2000, serie LS-UN5000 | |
PODER | |
Voltaje de fuente: | 5V DC o 12V modifican para requisitos particulares |
Transmita la corriente: | <500ma> |
Reciba la corriente: | <45ma> |
Corriente del sueño: | <20ua> |
GENERAL | |
Modo de la comunicación: | Semidúplex |
Banda de frecuencia: | 433MHz o 400MHz, o 450MHz, 470MHz |
Modulación de frecuencia | FSK/GFSK |
Canal: | 8 (defecto), 16/32/64 (opcional) |
Interfaz: | TTL, RS232, RS485 o USB (elija uno) |
PROPIEDADES FÍSICAS | |
Tamaño: | 80mm×45mm×20m m (excepto base de la antena y el perno de los datos) |
Peso: | 200g |
Base de la antena: | 50Ω, SMA |
Temperatura de funcionamiento: | Industrial: - 40℃~+85℃ (TCXO) |
Estabilidad de la frecuencia: | ±2.5ppm industrial |
Uso:
Control de espera de la radio de la máquina
Lectura de contador automática
Muestra de la exhibición de LED LED
Supervisión inalámbrica de PTZ
Automatización de fábricas
Sistema de irrigación
Telemetría de los datos
Control de la robótica
Automatización casera
Definición del Pin (perno 9)
Pin no. |
Señal Nombre |
Función | Nivel | Conexión con el terminal | Observaciones |
1 | Tierra | El poner a tierra de la fuente de alimentación | Tierra | ||
2 | VCC | Fuente de alimentación DC | 5V | ||
3 | RxD/TTL | Recepción de los datos | TTL | TxD | |
4 | TxD/TTL | El transmitir de los datos | TTL | RxD | |
5 | SGND | Señal | |||
6 | A (TXD) | A de RS-485 (TxD de RS-232) | A (RxD) | ||
7 | B (RXD) | B de RS-485 (RxD de RS-232) | B (TxD) | ||
8 | SUEÑO | Control del sueño | TTL | Señal del sueño | Válido bajo |
9 | PRUEBA | Prueba de la fábrica |
Instale la dimensión

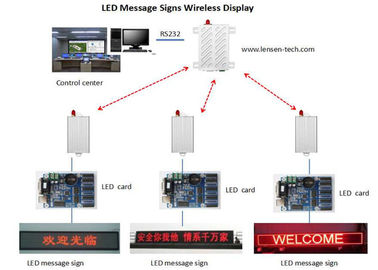

Ejemplo del diagrama de aplicaciones
