| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-U1000D |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-6days |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| frecuencia: | Frecuencia ultraelevada | salida de poder: | 1W |
|---|---|---|---|
| Distancia: | los 2-3km LOS | Puerto: | RS232/RS485/TTL |
| Tipo del puerto: | DB9 | recinto: | Aluminio |
| Alta luz: | módulo de radio inalámbrico,módem de radio serial |
||

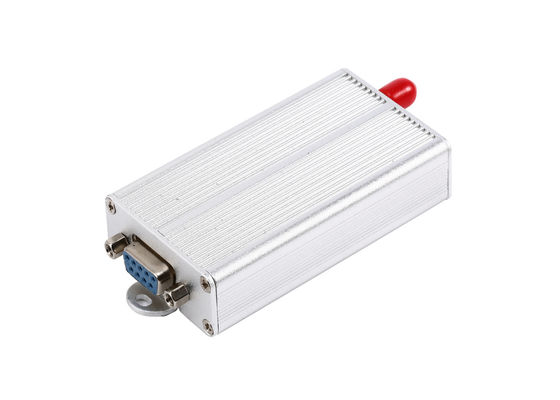

1W módem de radio inalámbrico LS-U1000D, transmisor de datos inalámbrico de la frecuencia ultraelevada
Introducción:
LS-U1000D es un módulo de datos de la banda 1000mW de la frecuencia ultraelevada. Con la cubierta de aluminio elegante y del fácil-a-arreglo, DB9 el puerto, es conveniente que usted conecte con PC y algunos otros metros o dispositivos. Fácil instalar, ningún programa necesitó, ninguna tarifa de la comunicación.
Parámetro:
| FUNCIONAMIENTO | |
| Salida de poder: | 1W (fuente de alimentación de @5V) |
| Gama de visión del RF: | 2000m@1200bps; 3000m@9600bps |
| Tarifa eficaz del RF: | 1200/2400/4800/9600/19200bps |
| Canal del espacio: | 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz) |
| Ancho de banda: | <25khz> |
| Sensibilidad del receptor: | -123dBm@1200bps (AZUFAIFA del 1%) |
| ESTABLECIMIENTO DE UNA RED | |
| Topología del establecimiento de una red: | De punto a punto, punto-a-de múltiples puntos |
| COMPATIBILIDAD | |
| Serie KYL-200 y KYL-300 | |
| PODER | |
| Voltaje de fuente: | 5V DC (defecto), 3.3-3.6V (opcional) |
| Transmita la corriente: | <450ma> |
| Reciba la corriente: | <28ma> |
| GENERAL | |
| Modo de la comunicación: | Semidúplex |
| Banda de frecuencia: | defecto 433MHz (400-470MHz a elección) |
| Canal: | 8 (defecto), 16/32/64 (opcional) |
| Interfaz: | TTL, RS232, RS485 |
| PROPIEDADES FÍSICAS | |
| Tamaño: | 80mm×45mm×20m m (excepto base de la antena y el perno de los datos) |
| Peso: | 100g |
| Base de la antena: | 50Ω, SMA |
| Temperatura de funcionamiento: | Industrial: - 40℃~+85℃ (TCXO) |
| Estabilidad de la frecuencia: | ±2.5ppm industrial |
Uso:
Definición del Pin (perno 9)
| Pin no. |
Señal Nombre |
Función | Nivel | Conexión con el terminal | Observaciones |
| 1 | Tierra | El poner a tierra de la fuente de alimentación | Tierra | ||
| 2 | VCC | Fuente de alimentación DC | 5V | ||
| 3 | RxD/TTL | Recepción de los datos | TTL | TxD | |
| 4 | TxD/TTL | El transmitir de los datos | TTL | RxD | |
| 5 | SGND | Señal | |||
| 6 | A (TXD) | A de RS-485 (TxD de RS-232) | A (RxD) | ||
| 7 | B (RXD) | B de RS-485 (RxD de RS-232) | B (TxD) | ||
| 8 | SUEÑO | Control del sueño | TTL | Señal del sueño | Válido bajo |
| 9 | PRUEBA | Prueba de la fábrica |
