frecuencia: | 433MHZ | salida de poder: | 1W |
---|---|---|---|
Interfaz: | RS485 | Aplicación: | Comunicación de la radio RS485 |
Distancia: | los 2KM | recinto: | De plástico |
Alta luz: | módulo de datos inalámbrico,transmisor-receptor de datos del rf |
Regulador de la radio del PLC del transmisor-receptor de datos del módulo 433MHz RF de la transmisión de datos RS485 los 2km
Introducción general

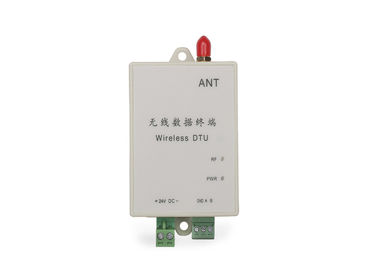

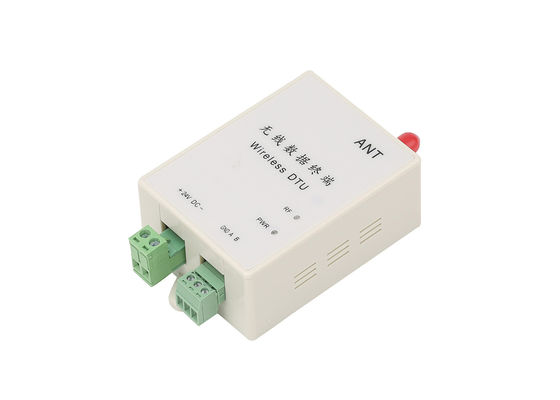

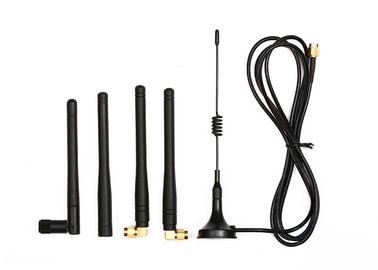

LS-R314 la radio DTU, distancia de transmisión alcanza los 3km LOS, con el recinto tamaño pequeño, plástico, alta confiabilidad, es ampliamente utilizada para la comunicación inalámbrica entre el PLC y PC/HMI.
LS-R314 apoya la comunicación inalámbrica entre PLC de la serie S7-200, S7-300 de Siemens, PLC de Schneider, PLC de Mitsubishi, PLC etc. de ABB. Apoya el protocolo de Modbus, incluyendo el protocolo de Modbus ASCII y de Modbus RTU, protocolo de PPI. LS-R314 DTU puede también conectar con el transductor, HMI u otros dispositivos RS485. Apoya de punto a punto, punto a la transmisión de datos inalámbrica de los multi-puntos.
La solución inalámbrica hace que la ventaja de mantenga a usuarios de los cables de cableado campo peligroso, fácil poner, ningún cable de alambre de la necesidad, acorta los proyectos tiempo y coste de mantenimiento. Es una solución confiable y competitiva.
Campo del uso
* para recoger PLC/HMI para la transmisión de datos inalámbrica
* presión, flujo, recopilaciones de datos de la temperatura etc, transmisión inalámbrica y control en campo de agua/del tratamiento de aguas residuales
* velocidad del viento, precipitación, recopilación de datos de la humedad etc, transmisión inalámbrica y control en si estación de supervisión
* temperatura, humedad, concentraciones de recopilación de datos del CO2 etc, transmisión inalámbrica y control en invernadero de la agricultura
* supervisión inalámbrica y control del AGV
Especificación técnica
Frecuencia | 433MHz o 450MHz, 470MHz |
Salida de poder | 1W (los 3000m LOS) |
Ayuda del protocolo | Modbus o PPI estándar |
Fuente de alimentación | uso 24V DC o 12V DC de 9-36V DC generalmente |
Interfaz | RS-485 |
Canal no. | defecto de 16 canales |
Temperatura | -35℃~+75℃ (industrial) |
Dimensión | 80×60×30 (milímetro) excluyen la antena |
Ejemplos de uso
Establecimiento de una red de LS-R314 DTU
Para el punto a la comunicación de los muftí-puntos
Si sus dispositivos no tienen identificación, cuando un módulo transmite, todos los otros pueden recibir los datos. Por ejemplo, hay A, B, C, módulos de D 4.
Cuando A envía datos, los módulos B, C, y D toda pueden recibir.
Cuando B envía datos, los módulos A, C y D toda pueden recibir.
Cuando C envía datos, los módulos A, B y D pueden todos recibir los datos.
Cuando D envía datos, los módulos A, B y C pueden todos recibir los datos.
Si usted espera solamente el módulo específico puede recibir datos. Aceptamos método de interrogación. Identificación por favor fijada para sus dispositivos. El amo investigará tiempo de los esclavos por tiempo, sólo el esclavo con la identificación específica puede recibir sus datos.
3) Si su dispositivo no puede fijar realmente la identificación. Podemos fijar la identificación para los módulos.
Cuando usted programa el puerto serie, obsérvelo por favor es semidúplex y hay retraso de transmisión inalámbrico.
Aviso de LS-R314 DTU en el uso real
Tiempo de retraso inalámbrico de LS-R314 DTU.
Los productos inalámbricos tienen un rato de retraso. Diversa velocidad del RF causa diverso tiempo de retraso. Refiera por favor el tiempo de retraso específico abajo:
El RF fecha tarifa (BPS) |
Retraso Ts (ms) |
Tarifa de la fecha del RF (BPS) |
Retraso Ts (ms) |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
Método de corrección de error de LS-R314 DTU
Para prometer su sistema estable y confiable, sugerimos que usted añade el control o el CRC para retransmitir datos si hay error.
Método de la transmisión de LS-R314 DTU para el paquete grande de los datos
En teoría, LS-R314 puede transmitir no el paquete de los datos del límite, pero no le sugerimos para transmitir el paquete demasiado grande de los datos. Sugerimos cada paquete menos que 120B, un mejor 60-100B. También sugerimos su uso ARQ del programa de volver a enviar el paquete con error.
Por ejemplo, suponemos que la AZUFAIFA real de la comunicación es 10-4, y el usuario necesita enviar un fichero 1KB (10000bit), si usted transmite vía 1 paquete, en teoría, allí es el error 1bit en cada hora de recepción, así que este fichero 1KB no puede transmitir correctamente todo el tiempo.
Si usted puede dividir el 1KB archiva en el paquete 10, cada paquete transmite 100B, en teoría, allí pudo ser error después de que usted envíe 10 paquetes. El módulo volverá a enviar ese paquete vía ARQ. Aunque, enviamos 1 más paquete y la eficacia entera reducen, pero éste puede prometer que todos los datos se pueden recibir correctamente.
