| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Huawei |
| Número de modelo: | Pcie del nimi ME909U-521 |
| Cantidad de orden mínima: | 10pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-6 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| Producto: | módulo de 4G LTE | Tamaño: | 51 x 30,4 x 3,4 milímetros |
|---|---|---|---|
| Tipo de tarjeta: | 4g | Interfaz: | PCI |
| Velocidad: | 100Mbps | ||
| Alta luz: | módem inalámbrico de la entrada,módulo de 4G LTE |
||

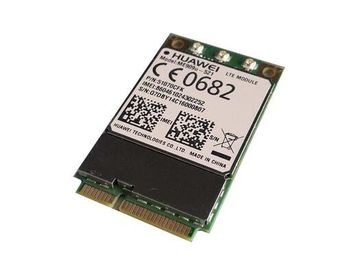

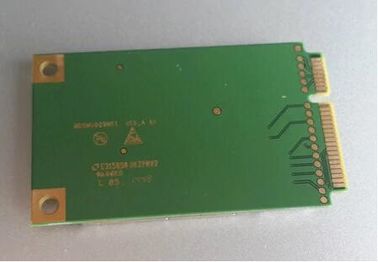

Módulo de alta velocidad ME909U-521 mini PCIE de la comunicación 4G LTE de HUA WEI
ME909u-521 mini PCIe es una variante de ME909u-521 con el mini factor de forma estándar de PCIe. Es el módulo diseñado de alta calidad de LTE que especialmente para los usos del industrial-grado M2M tales como telemática del vehículo, seguimiento, pago móvil, router industrial, monitor de la seguridad y PDA industriales.
ME909u-521 mini PCIe apoya tarifa de datos del enlace descendente 100Mbps, incluye las características aumentadas como FOTA, USSD, IPV6/IPV4 y Huawei aumentadas EN los comandos.
Todos los módulos de Huawei cumplen con la certificación directiva y regional de RoHS.
Detalles técnicos
| · Tamaño | Altura 30.4m m |
| Anchura 51m m | |
| Profundidad 3.4m m | |
| Peso <15g> | |
| · Factor de forma | Mini-PCIe |
| · Bandas | ME909u-521 mini PCIe: |
| LTE (FDD) B1/B2/B3/B5/B7/B8/B20 | |
| Dual-banda B1/B2/B5/B8 de DC-HSPA+/HSPA+/HSPA/UMTS | |
| Patio-banda del BORDE GPRS/G/M 850/900/1800/1900 megaciclo | |
| · Tasa de transferencia de los datos | LTE FDD: Enlace descendente 100 Mbps, |
| Uplink el @Bandwidth los 20M (CAT3) de 50 Mbps | |
| DC-HSPA+: El enlace descendente 42 Mbps, Uplink 5,76 Mbps | |
| · Interfaz | Conector de antena |
| Interfaz de PCIe | |
| Velocidad del USB 2,0 | |
| Tarjeta de SIM | |
| Reset | |
| · Fuente de alimentación | 3,0 V a 3,6 V (3,3 V recomendados) |
| · Voz | Voz del PCM |
| · Gama de los temporeros | -30℃ a 60℃ |
| · GPS/Glonass | GPS independiente |
| A-GPS | |
| · Características especiales | FOTA* (el convertirse) |
| USSD | |
| IPV6/IPV4* (el convertirse) | |
| · Sistema operativo | Linux, Android |
| · Aprobaciones | FCC |
| RoHS |
Bandas
ME909u-521 mini PCIe:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
Dual-banda B1/B2/B5/B8 de DC-HSPA+/HSPA+/HSPA/UMTS
Patio-banda del BORDE GPRS/G/M 850/900/1800/1900 megaciclo
• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, todas las bandas con diversidad
• DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, todas las bandas
con diversidad
• EDGE/GPRS/GSM 1900/1800/900/850 megaciclo
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• De potencia de salida
LTE: +23dBm (3GPP clase R8 de los TS 36,101 3)
WCDMA/HSPA+: +24dBm (clase del poder 3)
BORDE 1900/1800MHz: +26dBm (clase E2 del poder)
BORDE 900/850MHz: +27dBm (clase E2 del poder)
GSM/GPRS 1900/1800MHz: +30dBm (clase del poder 1)
GSM/GPRS 900/850MHz: +33dBm (clase del poder 4)
• USIM (clase B y clase C)
• Fuente de alimentación
3,0 V a 3.6V (típicos: 3.3V)
• Gama de temperaturas
Operativo: -20° C a 60° C
• Dimensiones: 51 milímetros x 30,4 milímetros x 3,4 milímetros
• Peso: aproximadamente 12g
• EN los comandos
3GPP TS 27,007 y 27,005
Huawei extendió EN el comando
• OS: Linux, Android
Características de los datos:
• GPRS: DL 85,6 kbps/UL 85,6 Kbps
• BORDE: DL 236,8 kbps/UL 236,8 Kbps
• CS DE WCDMA: DL 64 kbps/UL 64 Kbps
• WCDMA PICOSEGUNDO: DL 384 kbps/UL 384 Kbps
• HSPA+: DL 21,6 Mbps/UL 5,76 Mbps
• DC-HSPA+: DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 Mbps @20M BW cat3
Especificaciones técnicas de HUAWEI ME909u-521:
* LTE: (B1/B2/B3/B5/B7/B8/B20), para el mercado europeo
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 megaciclo
El otro número de parte de la familia ME909:
Especificaciones técnicas de HUAWEI ME909u-121:
* LTE (B1/B2/B4/B5/B8/B13/B17), para el mercado de Norteamérica
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 megaciclo
Especificaciones técnicas de HUAWEI ME909u-721:
* LTE (B1/B11/B18/B19/B21), para el mercado de Japón
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 megaciclo
Introducción:
El Huawei ME909u-521 (ME909E) mini PCI Express es un módulo de LTE con 145 un factor de forma del perno LGA montado en un mini tablero de PCI Express, apoyando siete FDD-bandas de LTE. la Patio-banda DC-HSPA+ y la patio-banda GPRS/EDGE para la cobertura de la red europea se incluye como retraso.
Este módulo es parte de la nueva familia de Huawei de módulos, incluyendo MU509 (HSDPA), MU609 (HSPA+) y ME909 (LTE) que sean todo el perno-a-perno compatible permitir una trayectoria clara y fácil para la integración futura. Esto hace la integración de futuro-prueba de estos módulos mismo.
Con su diseño ultra-compacto y gama de temperaturas extendida de funcionamiento, ME909 y es hermanos son la plataforma perfecta para cualquier uso de M2M.
Es un módulo de alta calidad de LTE diseñado para los usos del industrial-grado M2M tales como telemática del vehículo, activo que sigue, pago móvil, router industrial, monitor de la seguridad y PDA industriales.
Ampliamente utilizado en el perseguidor del coche, routeres industriales, supervisión de seguridad y así sucesivamente.
