4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km

Informacion basica
Lugar de origen: China
Nombre de la marca: Lensen
Número de modelo: LS-RAI02
Cantidad de orden mínima: 2pcs
Precio: Negotiation
Detalles de empaquetado: Cartón estándar
Tiempo de entrega: 2-7 días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 6000pcs/month
De entrada: 2AI Tipo: 4-20mA o 0-5V
frecuencia: 433MHz/868MHz/915MHz Distancia: los 2km LOS o más
chip: CC1020 o SX1278 Aplicación: sensor inalámbrico
Alta luz:

radio en del módulo

,

transmisor inalámbrico del cable

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km





Introducción

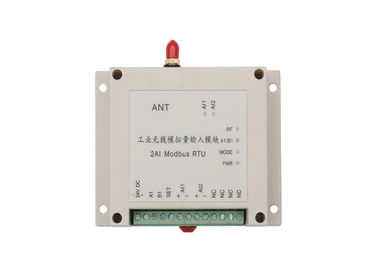

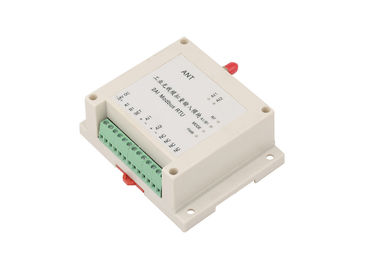

LS-RAI02 Modbus RTU es un módulo de la entrada-salida 1W, 2 entradas análogas, control inalámbrico los 2km-3km. Uso de conectar los sensores con PC/PLC sin hilos.

Podemos también en lugar de otro el módulo del RF dentro por el módulo de Lora o por el módulo 4G. Tan la distancia puede ser más larga.

Características inalámbricas de Lensen RTU
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida
- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en modo del ajuste


Carácter:
Sistema transparente de la entrada-salida
No Internet de la necesidad, ninguna célula de los terceros, ningunas cuotas mensuales
Usted tiene pleno control sobre su propio portador
Reacción en tiempo real de la situación del sitio remoto
Instalación y fácil instalación rápidas

Introducción general
LS-RAIO Modbus RTU es regulador industrial diseñado por la tecnología de Lensen. Apoya de punto a punto, punto a la radio AI de los multi-puntos, colección y control del AO (la señal 4-20mA o 0-5V o 0-10V). Esta radio RTU tiene la ventaja de la instalación fácil, ningún programa requerido, ninguna tarifa de la comunicación. Es substitución confiable y rentable para el alambre de señal del cable de señal del carril y del anillo colectando.

Esta serie tenemos artículos 2AI, 2AO, 4AI y 4AO 4. Salida de poder tenemos 2 versiones, uno es 100mW para la distancia del control de los 600m LOS, y otro es 1W para la distancia del control de los 3km LOS. Para una distancia más larga del control, también tenemos otro módem de la radio de la salida de mayor potencia a configurar.

Área de aplicación
Las series de LS-RAIO son ampliamente utilizadas para la colección inalámbrica de la señal del sensor y la transmisión inalámbrica de los datos de los metros, clases de datos de los sensores como el nivel líquido, flujo, presión, peso, temperatura, humedad, vibración, distancia es aplicada. El AI tan inalámbrico, módulos del AO es ampliamente utilizado en aceite, industria química, metalurgia, el tratamiento de aguas, la protección del medio ambiente, el aire acondicionado, la medicina y otros campos.



Frecuencia 433MHz o 450MHz o 470MHz
Salida de poder 1W
Productos 2AI
Tipo de la entrada 4-20mA o 0-5V o 0-10V
Tipo de la salida 4-20mA o 0-5V o 0-10V
Ratio de la resolución 24 pedazos
Exactitud el ±0.02%
Fuente de alimentación uso 24V DC de 9-36V DC generalmente
Interfaz RS-485
Canal no. el defecto 16ch, puede programar vía el interruptor DIP
Antena Antena del lechón con el cable del 1.5m
Temperatura de trabajo -35 °C ~ °C +75 industrial
Humedad de trabajo 10%-90% humedad relativa, ninguna condensación
Dimensión 115×90×40 (milímetro)
Manera del arreglo Estándar carril industrial del gremio del estruendo de 3,5 pulgadas

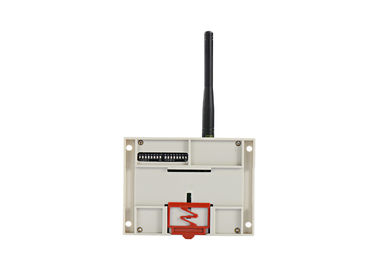

Sobre el interruptor DIP
1) la INMERSIÓN externa 1-4 (del lado derecho) se utiliza para el ajuste del canal. Compruebe por favor la definición siguiente:

Canalice no. SUMERJA el ajuste Canalice no. SUMERJA el ajuste Canalice no. SUMERJA el ajuste Canalice no. SUMERJA el ajuste
1

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 0
1234

2

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 1
1234

3

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 2
1234

4

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 3
1234

5

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 4
1234

6

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 5
1234

7

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 6
1234

8

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 7
1234


2) la INMERSIÓN externa 5-8 (del lado derecho) se utiliza para el ajuste del modo. Compruebe por favor la definición siguiente

INMERSIÓN Situación Función Observaciones
5 DE Con la reacción
EN Ningún modo de la reacción los DI del lado remoto, este lado HACEN solamente
6,7 DE, APAGADO Control 1 a 1

La identificación determinada del amo a X, la identificación del módulo auxiliar fijó a X
(IE. amo ID1, ID1 auxiliar. recuerde la identificación determinada lo mismo)

6,7 EN, APAGADO control de 1 a 2 esclavos

Amo fijado a ID1,
la identificación de 2 módulos auxiliares fijada a 1 y a 2 respectivamente

6,7 DE, ENCENDIDO control de 1 a 4 esclavos

Amo fijado a la identificación 1,
la identificación de 4 módulos del ungüento fijada a 1, a 2, a 3 y a 4 respectivamente

8 DE Modo auxiliar
EN Modo principal



Diagrama de aplicaciones

1. uso de punto a punto del control
4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 8

2. punto al uso de múltiples puntos

4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 9

3. comunicación de la radio de Modbus RS485

 4-20mA el módulo 2 de la radio I O canaliza la transferencia de datos inalámbrica del AI 4-20mA los 2-3km 10
