Sensor de la radio de control de 4 canales del módulo del análogo de las I O señales inalámbrica 4-20mA/0-5V del módulo

Informacion basica
Lugar de origen: China
Nombre de la marca: Lensen
Número de modelo: LS-RAI04
Cantidad de orden mínima: 2pcs
Precio: Negotiation
Detalles de empaquetado: Cartón estándar
Tiempo de entrega: 2-7days
Condiciones de pago: T/T, Western Union,
Capacidad de la fuente: 6000pcs/month
salida de poder: 1W Canales: 4AI
tipo de la entrada: 0-5V o 0-20mA Distancia: los 2km o más
Aplicación: sensor inalámbrico Tecnología: RF o Lora
Alta luz:

Módulo teledirigido

,

transmisor inalámbrico del cable

Módulo análogo inalámbrico de la adquisición LS-RAI04

LS-RAI04 Modbus RTU es un módulo de la entrada-salida 1W, 4 entradas análogas,
Control inalámbrico los 2km-3km por el RF
Control inalámbrico los 5km por Lora
Límite inalámbrico de la distancia del control no por 4G
Uso para la colección inalámbrica de los datos del sensor, la transmisión de la radio de la señal 0-5V o 4-20mA

Carácter:
Sistema transparente de la entrada-salida
No Internet de la necesidad, ninguna célula de los terceros, ningunas cuotas mensuales
Usted tiene pleno control sobre su propio portador
Reacción en tiempo real de la situación del sitio remoto
Instalación y fácil instalación rápidas


Paramaeter

Frecuencia 433MHz o 450MHz o 470MHz o 868MHz/915MHz o 4G
Salida de poder 1W o 5W modifican para requisitos particulares
Productos 4AI
Tipo de la entrada 4-20mA o 0-5V o 0-10V
Tipo de la salida 4-20mA o 0-5V o 0-10V
Ratio de la resolución 24 pedazos
Exactitud el ±0.02%
Fuente de alimentación uso 24V DC de 9-36V DC generalmente
Interfaz RS-485
Canal no. el defecto 15ch, puede programar vía el interruptor DIP
Antena Antena del lechón con el cable del 1.5m
Temperatura de trabajo -35 °C °C~+75 industrial
Humedad de trabajo 10%-90% humedad relativa, ninguna condensación
Dimensión 115×90×40 (milímetro)
Manera del arreglo Estándar carril industrial del gremio del estruendo de 3,5 pulgadas




Ventaja de la solución inalámbrica
- Ningunos alambres a enterrar o a mantener, ningunos agujeros de taladro de la necesidad en la pared
- Comunicación confiable en toda la dirección, cualquier terreno, sin importar las colinas, paredes, árboles
- Ahorro de costes en la instalación y el mantenimiento
- Radio/Lora basado, ningún Internet y cuota mensual, propiedad completa de la necesidad del sistema
- 4G basado, velocidad, ningún límite de la distancia



Características inalámbricas de Lensen RTU
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida
- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en modo del ajuste




Valor de la comunicación y de la correspondencia de Modbus RTU

Tipos del registro:

Tipos del registro Comando leído

Escriba el comando
(Comando de control)

Poder apagado Función
Lleve a cabo el registro 0x01

Entrada --no ayuda
Salida--ayuda

No guardar Puede leer valor de la entrada
0x03


Registro de A. Hold
1. valor de la entrada análoga: 0x0008~0x000B
2. valor de la salida analógica: 0x0048~0x004B

B: Cómo leer
Registro del control: puede leer la entrada análoga 4 o controlar la salida analógica 4 al mismo tiempo

Manera del control Register


AI/AO IC

Leído
escriba

Identificación de la función ayuda de los artículos
No. Tipo de IC IDENTIFICACIÓN DEL PLC Identificación de Modbus
AI1 Lleve a cabo el registro 40009 8 Lea 03 2AI/4AI
AI2 Lleve a cabo el registro 40010 9 Lea 03
AI3 Lleve a cabo el registro 40011 10 Lea 03 4AI
AI4 Lleve a cabo el registro 40012 11 Lea 03
AO1 Lleve a cabo el registro 40073 72 De lectura/grabación 03/06 2AO/4AO
AO2 Lleve a cabo el registro 40074 73 De lectura/grabación 03/06
AO3 Lleve a cabo el registro 40075 74 De lectura/grabación 03/06 4AO
AO4 Lleve a cabo el registro 40076 75 De lectura/grabación 03/06



Sobre el cálculo del valor

Entrada análoga
El valor máximo de la gama de la medida de nuestro módulo análogo es: 0X7FFF
1. mida directamente la corriente y el voltaje
Exija el value=value usted gama de read/0x7FFF*max
Por ejemplo: para leer el 1r paso del valor entrado del módulo (con la gama máxima de 0-20mA)
Registro 0x0008 (entrada análoga del 1r paso)
Reacción: 0x3801
Valor actual: (0x3801/0x7FFF) *20mA=8.7509mA

2. Para medir el valor del sensor (4-20mA, sensor llano del metro 0-6)
Si el valor de la reacción es menos de 6554, el valor llano es 0
Si reacción valor es grande que 6554, llano value= ()/el *measure (del valor read-6554 de 32767-6554) se extiende
Por ejemplo: el valor de la reacción es 0X3801, después el valor llano correspondiente es: ((0X3801-6554)/26213) metro de *6 meter=1.7815

Salida analógica
La gama máxima de la medida del módulo análogo es: 0x7FFF
Controle directamente la corriente y el voltaje de salida
Escriba el registro value=current o el valor del voltaje/la medida de range*0x7FFF
Por ejemplo: para controlar el 1r paso del módulo análogo cuya gama máxima de la medida es 0-20mA
Registro 0x0048 (salida analógica del 1r paso)
Para escribir valor del registro: (8.75/20mA) *0X7FFF =14336=0x3800

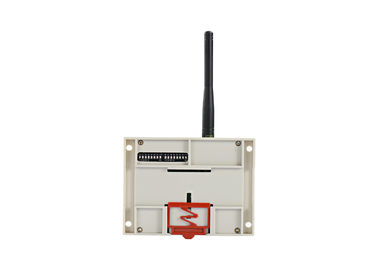

Sensor de la radio de control de 4 canales del módulo del análogo de las I O señales inalámbrica 4-20mA/0-5V del módulo 0

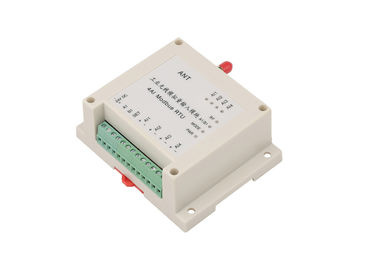

Sensor de la radio de control de 4 canales del módulo del análogo de las I O señales inalámbrica 4-20mA/0-5V del módulo 1

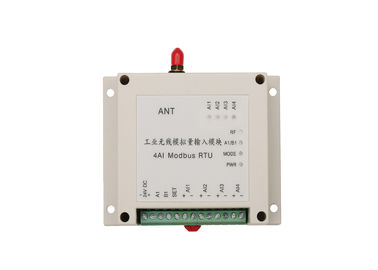

Sensor de la radio de control de 4 canales del módulo del análogo de las I O señales inalámbrica 4-20mA/0-5V del módulo 2
