| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RDIO0808 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-7 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| Frecuencia: | 433/868/915MHz | Salida de poder: | 1W |
|---|---|---|---|
| Distancia: | los 2-3km/5km | Entrada: | 8 entradas digitales |
| Salida: | 8 salidas de la retransmisión | Protocolo: | Modbus rtu |
| Alta luz: | Módulo teledirigido,transmisor inalámbrico del cable |
||
1. Introducción general

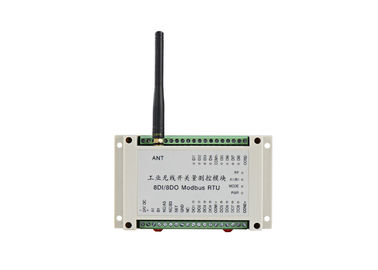

LS-RDIO0808 RTU inalámbrico tiene 8 entradas digitales, putput de 8 retransmisiones.
Tenemos diversos tipos para cumplir sus diversos requisitos de la distancia del control.
Dentro de los 2km, usted podría utilizar nuestro tipo del RF,
Los alrededor 5km, usted podría utilizar la versión 5W o el tipo de Lora
Si usted quiere controlar más de larga distancia, usted podría utilizar 4G el tipo entrada-salida inalámbrica
2. Campo del uso
El módulo de la entrada-salida de la serie de LS-RDIO es ampliamente utilizado en la automatización de la industria como el proceso central de los datos de la fábrica, control de la bomba, supervisión del aceite, maquinaria de mina, equipos de supervisión del ambiente, dispositivos de elevación, robots controla, la máquina de rellenar, los equipos de mezcla, la línea logística, AGV etc.
3. Parámetro
| Parámetro | |
| Salida de poder: | versión 1W o 100mW |
| Fuente de alimentación: | 9V-30V (elija generalmente 24V DC o 12V DC) |
| Distancia del control: | los 3km o (versión del 1km) |
| Velocidad: | 1200bps |
| Recepción de sensibilidad: | -123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red | |
| Establecimiento de una red: | De punto a punto y señalar a de múltiples puntos |
| Descripción portuaria | |
| Entrada: | 8 DI activos (pasivos modificados para requisitos particulares) |
| Salida: | 8 salidas pasivas de la retransmisión, |
| Puerto de comunicación | RS485 (RS485 inalámbricos modifican para requisitos particulares) |
| Actual | |
| Transmita actual: | <600ma> |
| Recepción de la corriente: | <50ma> |
| General | |
| Frecuencia: | 400, 450, 470 u otro bandas de 433MHz, |
| Canal ningún: | 16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas | |
| Dimensión: | 145×90×40 (milímetro) |

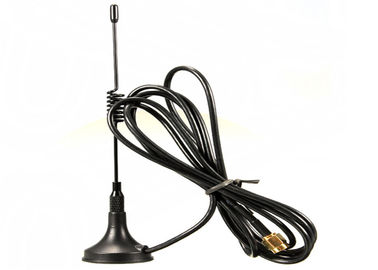

| Conector de antena: | SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: | -35℃~+75℃ (industrial) |
| Montaje de método: | Estándar carril industrial del gremio de 3,5 pulgadas |
4. Cómo utilizar la entrada-salida inalámbrica
5. Ejemplos del diagrama de aplicaciones

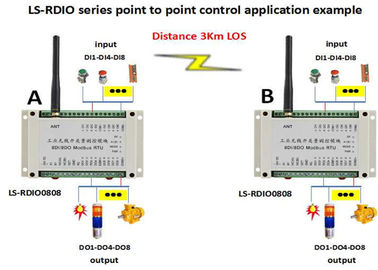

1) control de punto a punto
Observaciones:
| Módulo A | Módulo B | Correspondencia de entrada y de la salida |
| (DI1-DI8) | B (DO1-DO8) | DI1-DI8 de A para controlar DO1-DO8 de B respectivamente |
| (DO1-DO8) | B (DI1-DI8) | DO1-DO8 de A es controlado por DI1-DI8 de B respectivamente |
| Notas: Y B debe utilizar el mismo canal | ||
2) Un amo para controlar 2 esclavos
Observaciones:
| Módulo principal | Module auxiliar | Correspondencia de entrada y de la salida |
| (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 de un control DO1-DO4 de B1 respectivamente |
| (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 de un control DO1-DO4 de B2 respectivamente |
| (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 de A es controlado por DI1-DI4 de B1 |
| (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 de A es controlado por DI1-DI4 de B2 |
| Notas: Y B debe utilizar el mismo canal | ||
3) Un amo para controlar 4 esclavos
Observaciones:
| Amo | Esclavo | Correspondencia de entrada y de la salida |
| (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 de un control DO1-DO2 de B1 |
| (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 de un control DO1-DO2 de B2 |
| (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 de un control DO1-DO2 de B3 |
| (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 de un control DO1-DO2 de B4 |
| (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 de A controló por DI1-DI2 de B |
| (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 de A controló por DI1-DI2 de B2 |
| (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 de A controló por DI1-DI2 de B3 |
| (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 de A controló por DI1-DI2 de B4 |
| Notas: Y B debe utilizar el mismo canal | ||
4) Un amo a 8 ungüentos
Observaciones:
| Amo | Ungüento | Correspondencia de la entrada y del control |
| (DI1) | B1 (DO1) | DI1 de un control DO1 de B1 |
| (DI2) | B2 (DO1) | DI2 de un control DO1 de B2 |
| (DI3) | B3 (DO1) | DI3 de un control DO1 de B3 |
| (DI4) | B4 (DO1) | Control DO1 de DI4of A de B4 |
| (DI5) | B5 (DO1) | DI5 de un control DO1 de B5 |
| (DI6) | B6 (DO1) | DI6 de un control DO1 de B6 |
| (DI7) | B7 (DO1) | DI7 de un control DO1 de B7 |
| (DI8) | B8 (DO1) | DI8 de un control DO1 de B8 |
| (DO1) | B1 (DI1) | DO1 de A es controlado por DI1 de B1 |
| (DO8) | B8 (DI1) | DO8 de A es controlado por DI1 de B8 |
| Nota: el módulo A y B debe utilizar el mismo canal; | ||
5) Para comunicar con PC/PLC
