| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-U1000S-A |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-7 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| frecuencia: | 433MHZ | salida de poder: | 1W |
|---|---|---|---|
| Distancia: | los 2KM | Materiales: | caja de plástico |
| Alta luz: | radio en del módulo,transmisor inalámbrico del cable |
||
La radio del módulo de datos de LS-U1000 RF RS232 comunica con RS485 control inalámbrico de los dispositivos el 1km
Introducción:

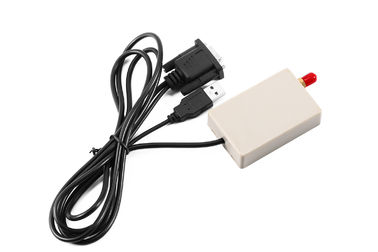

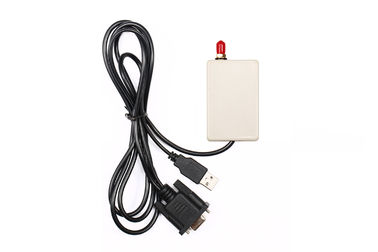

LS-U1000S-RS232 es un módulo de datos de la banda 1000mW de la frecuencia ultraelevada. Con la cubierta plástica elegante, DB9 el conector, es conveniente que usted conecte el puerto del RS232 del ordenador y otros dispositivos RS232. Fácil instalar, ningún programa necesitó, ninguna tarifa de la comunicación.
Parámetro:
Salida de poder: Fuente de la alimentación por USB
Poder del RF: 1W
Velocidad del aire: 1,200/2,400/4,800/9,600/19,200bps eligen uno
Velocidad del interfaz: 1,200/2,400/4,800/9,600/19,200bps programable
Banda de frecuencia: 433 o 400, 450, ISMO 470or otros
Interfaz: RS-232
Modo de la comunicación: semidúplex
Canal: 8 (defecto), 16/32 (modificado para requisitos particulares)
Reciba la corriente: <50ma>
Reciba la sensibilidad: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corriente que transmite: <500ma>
Gama de visión del RF: los 2km (BER= 10-5@9600bps); los 3km (BER=10-5 @ 1200bps)
Tamaño: 68x 45 x 18m m (sin el puerto de la antena)
| FUNCIONAMIENTO | |
| Salida de poder: | 1W |
| Gama de visión del RF: | 3km@1200bps; 2km@9600bps |
| Tarifa eficaz del RF: | 1200/2400/4800/9600/19200bps |
| Canal del espacio: | 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz) |
| Ancho de banda: | <25khz> |
| Sensibilidad del receptor: | -123dBm@1200bps, -118dbm (9600bps) |
| Formato de datos: | 8N1, 8E1, 8O1 (modifique para requisitos particulares) |
| COMPATIBILIDAD | |
| LS-UN10, LS-UN100, LS-U1000, serie LS-UN5000 | |
| PODER | |
| Voltaje de fuente: | 5V DC |
| Transmita la corriente: | <600ma> |
| Reciba la corriente: | <50ma> |
| Corriente del sueño: | <20ua> |
| GENERAL | |
| Modo de la comunicación: | Semidúplex |
| Banda de frecuencia: | 433MHz o 400MHz, o 450MHz, 470MHz |
| Modulación de frecuencia | FSK/GFSK |
| Canal: | 8 (defecto), 16/32/64 (opcional) |
| Interfaz: | RS232 |
| PROPIEDADES FÍSICAS | |
| Tamaño: | 53mm×38mm×10m m (excepto base de la antena y el perno de los datos) |
| Peso: | 35g |
| Base de la antena: | 50Ω, SMA |
| Temperatura de funcionamiento: | Industrial: - 40℃~+85℃ (TCXO) |
| Estabilidad de la frecuencia: | ±2.5ppm industrial |
Uso:
Control de espera de la radio de la máquina
Amr (lectura de contador automática)
Muestra de la exhibición de LED LED
Supervisión inalámbrica
Automatización de fábricas
Dispositivo de la toma
Sistema de irrigación
RS232 a la radio
Control de la robótica
Automatización casera
Definición del PIN:
DB9 a conectar con el puerto del RS232 de su dispositivo
USB para suministrar poder
La función del indicador del LED
a. El indicador del LED destella rojo para 0.5S cuando fuente de alimentación encendido.
b. El azul del centelleo del indicador del LED al recibir datos.
c. El rojo del centelleo del indicador del LED al transmitir datos.
d. El indicador del LED guarda oscuridad cuando el módulo está en modo de sueño.
Ajuste del parámetro por nuestro software
Usted puede utilizar nuestro software Lensen.exe para leer o para fijar el parámetro en el ordenador. Cuando usted conecta el módulo del RF con la PC por el cable de la prueba, recuerde por favor conectar el puerto de DB9 así como de USB con el ordenador.
Configuración del canal:
Cada canal tiene su punto de frecuencia fija que sea desarrollado de antemano a MCU en fábrica. Lo que sigue es la tabla de configuración para nuestro módulo común. Si usted necesita otros puntos de la frecuencia, diga por favor nuestras ventas cuando usted pone orden.
| Canalice no. | Frecuencia | Canal no. | Frecuencia |
| 1 | 429.0325MHz | 5 | 433.0325MHz |
| 2 | 430.0325MHz | 6 | 434.0325MHz |
| 3 | 431.0325MHz | 7 | 435.0325MHz |
| 4 | 432.0325MHz | 8 | 436.0325MHz |
