salida de poder: | 5w | Distancia: | el 15km |
---|---|---|---|
Puerto: | RS485 | recinto: | De aluminio |
color: | Negro | chip: | SX1278 |
Alta luz: | Módulo de la radio de LORA,gama larga del lora |

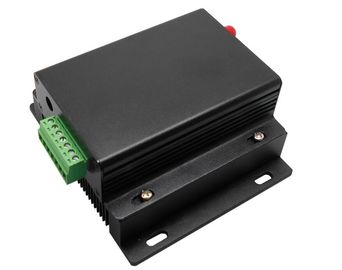

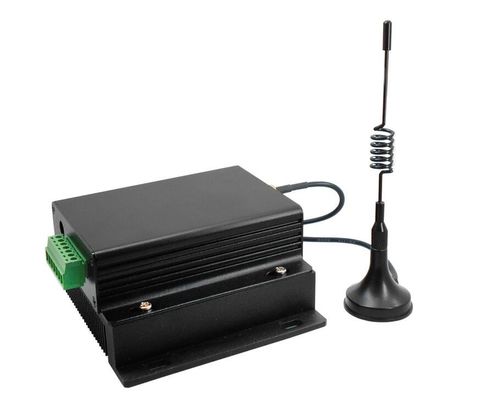

transmisor inalámbrico del módulo los 433M Rf de la frecuencia ultraelevada de ModuleDTU de la entrada de 5W 433MHz Lora/receptor SX1278
Característica
Distancia de transmisión en zona abierta hasta el 15Km @ 96Kbps
433/470MHz
40 canales
Modulación de LoRa
Interfaz: TTL/RS232/RS485
Sensibilidad: -139 dBm
De potencia de salida máximo: 5W (+37dBm)
Voltaje de funcionamiento: 9 ~ 30 V
Temperatura de trabajo: -40 ~ °C +85
Uso
Telemetría teledirigida
Lectura de contador remota
Sistema de seguridad
De adquisición de datos industrial
Automatización casera
Radio de comunicación de datos
Tenga acceso al sistema
Contro del robot
Parámetro eléctrico:
No. | Artículo | Detalles del parámetro | Descripción |
1 | Tamaño | 82 * 62 *25mm | Sin la antena |
2 | Peso | 133g | Sin la antena |
3 | Banda de frecuencia | Defecto: 433MHz | 410~441MHz |
4 | Vivienda | Aleación de aluminio | Negro |
5 | Conector | RS485: 1*4*3.81m m | El atornillar |
6 | Voltaje de fuente | 8 ~ 28V DC | Nota: el voltaje más arriba que 28V se prohíbe |
7 | Nivel de la comunicación | RS232/RS485 | Disponible para RS232 y RS485 |
8 | Gama de la operación | los 3000m | Condición de prueba: claro y zona abierta y 20dBm, aumento de la antena: 5dBi, altura: los > 2m, |
9 | Poder que transmite | Máximo 30dBm | Sobre 1W, puede ser configurado a 20, 17, 14, 10dBm |
10 | Recepción de sensibilidad | -130dBm/2.4kbps | La sensibilidad no tiene nada hacer con velocidad y la sincronización |
11 | Tarifa de datos de aire | 2.4kbps | Puede ser configurado a 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
12 | Corriente espera | 14mA | Modo 3 (fuente de alimentación: 12V) |
13 | Corriente que transmite | 126mA/20dBm | >300mA (recomendado) |
14 | Recepción de la corriente | 28mA | 12V |
15 | Interfaz de comunicaciones | RS232/RS485 | 8N1, 8E1, 8O1 |
16 | Conducción de modo | RS232/RS485 | Puede ser configurado al tirón de vaivén/alto, abierto-dren |
17 | Longitud que transmite | almacenador intermediario de 512 bytes | 58 bytes por el paquete |
18 | Recepción de longitud | almacenador intermediario de 512 bytes | 58 bytes por el paquete |
19 | Dirección | 65536 direcciones configurables | Fácil para la red, la difusión y la transmisión fija |
20 | Ayuda de RSSI | Proceso inteligente incorporado | - |
21 | Tipo de la antena | SMA-K | Agujero externo del hilo |
22 | Temperatura de funcionamiento | -40 ~ +85℃ | Grado industrial |
23 | Humedad de funcionamiento | el 10% ~ el 90% | Humedad relativa, ninguna condensación |
24 | Temperatura de almacenamiento | -40 ~ +125℃ | Grado industrial |
Ajuste de la fábrica de DTU
Tipo número de DTU | frecuencia de trabajo | Dirección de la identificación | Canal de la fábrica | Tarifa de aire | Tarifa del puerto serie | Formato del puerto serie | Poder que transmite |
LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Modos de trabajo
El módulo tiene dos modos de funcionamiento, que se pueden observar por el indicador del RESET, los detalles se muestra en la tabla siguiente:
modos (0-1) | REAJUSTE el indicador luminoso | Introducción del modo | Observaciones |
0 modos que transmiten transparentes | de | Puerto serie abierto, radio abierta, transmisión transparente | El receptor debe estar en el modo 0 |
| en | Los parámetros de DTU pueden ser configurados | Para más detalles satisfaga ven los parámetros de trabajo |
