Salida de poder: | 5w | Frecuencia: | VHF/UHF |
---|---|---|---|
Distancia: | el 10km LOS | Interfaz: | RS232/RS485/TTL |
Velocidad: | 1200bps/2400bps | Uso: | marino |
Alta luz: | módulo audio digital,módulo audio inalámbrico del transmisor-receptor |

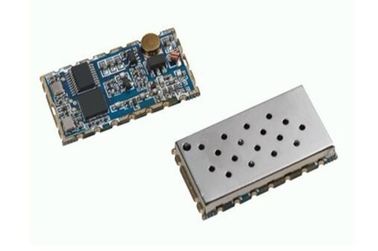

película hablada toda junta móvil de radio del VHF 134-174MHz 5W el 10Km Digitaces Wakie de 400-480mhz Digitaces
Características:
* frecuencia: 400 ~ 480 megaciclos (frecuencia ultraelevada)
* 134~174MHZ (VHF)
* la frecuencia de Tx y de Rx, Tx y Rx CTCSS, CDCSS se pueden fijar solamente.
* ancho de banda 12.5/25KHz
* hasta 1 w de potencia de salida
* distancia de transmisión hasta 3,5 a 5 kilómetros en zona abierta
* sensibilidad: - 124 DBM
* tamaño pequeño
* EEPROM incorporado, datos mantuvo sin cambiar incluso accionado apagado
* 38 CTCSS
* 166 CDCSS
* contestación aplastante llana 8
* 8 volúmenes ajustables
* el poder alto-bajo es opcional (500 mw) - 1w
* amplia gama de V del voltaje de funcionamiento 3,3 a 5,5
* cristal de 1 PPM KDS TCXO
Uso:
* pequeño Walkietalkie
* sistema de intercomunicación invisible
* productos del deporte
* sistema de seguridad constructivo de la comunidad
* sistema de vigilancia audio
Pin Definition:
Pin No. | Nombre de la señal | Definición | Descripción | Observaciones | ||
Poder | 1 | VCC | EL DC12V±10% | Corriente máxima de la transmisión: 1.5A | ||
2 | Tierra | El poner a tierra de la fuente de alimentación | ||||
Base de la señal | 1 | Tierra | El poner a tierra de la señal del poder | |||
2 | (TXD) | Recepción de los datos | TTL TX/RS232 TX/RS485-A | Elija uno | ||
3 | B (RXD) | El transmitir de los datos | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | El poner a tierra de la señal | ||||
6 | PTT | Control que transmite audio | ||||
7 | MIC ADENTRO | Control de la entrada de micrófono | ||||
8 | SALIDA DEL PRESIDENTE | Control de la salida de altavoz | ||||
9 | PRUEBA | Prueba de la fábrica |
Pin Definition
Pin No. | Nombre de la señal | Definición | Descripción | Observaciones | ||
Poder | 1 | Tierra |
El poner a tierra de la fuente de alimentación
|
|||
2 | VCC | EL DC12V±10% | Corriente máxima de la transmisión: 1.5A | |||
Base de la señal | 1 | RxD (TTL) | Recepción de los datos de TTL | |||
2 | (TXD) | Recepción de los datos | RS232 TX/RS485-A | Elija uno | ||
3 | B (RXD) | El transmitir de los datos | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
El transmitir de los datos de TTL | ||||
5 | DGND | El poner a tierra de la señal | ||||
6 | PTT | Control que transmite audio | ||||
7 | MIC ADENTRO | Control de la entrada de micrófono | ||||
8 | SALIDA DEL PRESIDENTE | Control de la salida de altavoz | ||||
9 | PRUEBA | Prueba de la fábrica |
