Lugar de origen: | China |
---|---|
Nombre de la marca: | Lensen |
Certificación: | CE, FCC |
Número de modelo: | LS-S100 |
Cantidad de orden mínima: | 2pcs |
Precio: | Negotiation |
Detalles de empaquetado: | Cartón estándar |
Tiempo de entrega: | 2-7 días |
Condiciones de pago: | T / T, Western Union |
Capacidad de la fuente: | 6000pcs/month |
salida de poder: | 100mW | Distancia: | el 1KM |
---|---|---|---|
Interfaz: | TTL | frecuencia: | 433MHZ |
Fuente de alimentación: | 5V | Tamaño: | 28mm×15mm×10m m |
Alta luz: | transferencia de datos inalámbrica,transmisor-receptor de datos del rf |

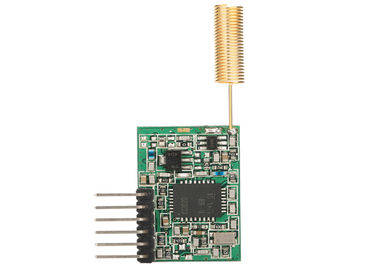

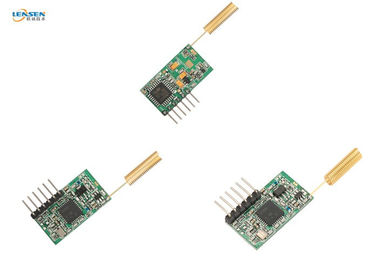

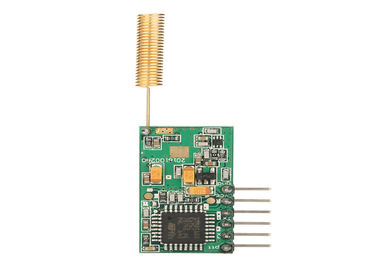

Puerto inalámbrico 9600bps de TTL del transmisor-receptor de la mini del RF de datos energía baja del módulo
LS-S100 es un módulo de datos del RF del Mini-tamaño.
Se utiliza generalmente para el uso restricto del espacio.
El módulo de interfaz de TTL es bueno para la comunicación de la radio del microcontrolador
Parámetro
FUNCIONAMIENTO | |
Salida de poder: | 100mW (defecto), |
Gama de visión del RF: | 1000m@1200bps; 600m@9600bps |
Tarifa eficaz del RF: | 1200/2400/4800/9600/19200bps |
Canal del espacio: | 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz/other) |
Ancho de banda: | <25khz> |
Sensibilidad del receptor: | -123dBm@1200bps (AZUFAIFA del 1%) |
ESTABLECIMIENTO DE UNA RED | |
Topología del establecimiento de una red: | De punto a punto, punto-a-de múltiples puntos |
COMPATIBILIDAD | |
Serie de LS-U | |
PODER | |
Voltaje de fuente: | 5V DC (defecto), |
Transmita la corriente: | 100mA |
Reciba la corriente: | 30mA |
Corriente del sueño: | 10uA |
GENERAL | |
Modo de la comunicación: | Semidúplex |
Banda de frecuencia: | 433MHz (400/450MHz/470MHz) |
Canal: | 8 (defecto), 16/32/64 (opcional) |
Interfaz: | TTL |
PROPIEDADES FÍSICAS | |
Tamaño: | 28mm×15mm×10m m (excepto base de la antena y el perno de los datos) |
Peso: | 20g |
Base de la antena: | 50Ω, SMA |
Temperatura de funcionamiento: | Industrial: - 40℃~+85℃ (TCXO) |
Estabilidad de la frecuencia: | ±2.5ppm industrial |
Campo del uso
Cómo utilizarla
1. Fuente de alimentación del defecto 5V
2. Definición del PIN (6pin)
Cuadro 1: Definiciones del Pin de JP 1 y métodos de la conexión
Pin no. | Nombre de la señal | Función | Nivel | Conexión con el terminal | Observaciones |
1 | Tierra | El poner a tierra de la fuente de alimentación | - | Tierra | |
2 | VCC | Fuente de alimentación: DC 5V | - | ||
3 | RXD/TTL | Recepción de los datos | TTL | TxD | |
4 | TXD/TTL | El transmitir de los datos | TTL | RxD | |
5 | SLP | Control del sueño | - | Señal del sueño | Válido bajo |
6 | PRUEBA | Prueba de la fábrica | - | - |
Ajuste del parámetro por nuestro software
Usted puede utilizar nuestro software Lensen.exe para leer o para fijar el parámetro en el ordenador. Cuando usted conecta el módulo del RF con la PC por el cable de la prueba, recuerde por favor conectar el puerto de DB9 así como de USB con el ordenador.
La frecuencia correspondiente señala en 433MHz de 1-8 canales
Canal | Frecuencia | Canal | Frecuencia | Canal | Frecuencia | Canal | Frecuencia |
1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
