| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KSE |
| Certificación: | UL, ISO |
| Cantidad de orden mínima: | 5 |
| Precio: | USD10 |
| Detalles de empaquetado: | estándar |
| Tiempo de entrega: | 15-35 días |
| Condiciones de pago: | T / T, Paypal, Western Union |
| Capacidad de la fuente: | 1000000pcs/month |

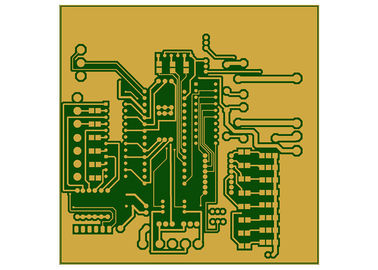

| capa: | 2 capas | color: | verde |
|---|---|---|---|
| Tamaño: | 100*100 | Espesor: | 0,6 mm |
| Alta luz: | Placa de circuito impreso multicapa,placa de circuito multi de la capa |
||
Nuestra fábrica también proporciona servicio del PWB y de PCBA.
Podemos ofrecer 24 horas rápidamente muestreamos el servicio para PCBs de un sólo lado y de doble cara, 72 horas de servicio para 4 a 10 capas del PWB. La fábrica consiguió ISO9001: 2008 de DEKRA. En 2011, conseguido la UL y CQC. En 2013, pasado ISO/TS16949 de DEKRA también.
Por favor envíenos el gerber en el formato de RS274X para la cita.
Detalles
Grueso: 0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m, 2.0m m, 2.4m m, 3.0m m,
3.2m m opcionales
Grueso de cobre: 1OZ, 2OZ, 3OZ opcional
Final superficial: HASL, HASL sin plomo, ENIG, OSP, finger del oro opcional
Contorno: Encaminamiento del CNC, esquema de perforación opcional
Máscara de la soldadura: opcional verde, azul, amarillo, rojo, y negro
Requisito técnico: rastro mínimo: 4mil (0.1m m), agujero mínimo: 0.2m m (8mil),
El establo de la calidad, valora competitivo
Capacidad
| Artículo | Parámetros técnicos | Observaciones | ||
| Línea anchura mínima (milipulgada) | 3/4 | Se permiten las líneas parciales 3mil | ||
| Min. Space (milipulgada) | 3/4 | Se permiten las líneas parciales 3mil | ||
| Anchura Min. Annular Ring (milipulgada) | VIAS: 3mil | Sigua habiendo la anchura del anillo significa la distancia entre el borde del agujero a la cercanía del anillo | ||
| Agujeros componentes: 6mils | ||||
|
Min. Hole Size
|
Grueso del tablero<2> | 0.1m m | Refiere al agujero acabado | |
| Tablero Thickness>=2.0mm | Relación de aspecto<> | Refiere al agujero acabado | ||
| Max. Board Thickness | Solo y doble echados a un lado | 5.0m m | ||
| De múltiples capas | 5.0m m | |||
|
Min. Board Thickness
|
Solo y doble echados a un lado | 0.2m m | ||
| De múltiples capas | 4 capas: 0.4m m, 6 capas: 0.7m m, 8 capas: 1.1m m, 10 capas: 1.6m m | |||
| Max. Board Size | Solo y doble echados a un lado | 650 x 1100m m | ||
| De múltiples capas | 650 x 1100m m | |||
| Distancia entre la línea al borde del tablero | Esquema: 0.25m m | |||
| V-CUT: 0.4m m | ||||
| Max. Layers | 18 capas | |||
| Máscara de la soldadura | Ventana de la máscara (milipulgada) | 2/4 | ||
| Puente de la máscara (milipulgada) | 6 | |||
| Color | Negro blanco azul rojo amarillo verde | |||
| Leyenda | Línea anchura mínima (milipulgada) | 5/8 | ||
| Color | Blanco, negro, amarillo, ect. | |||
| Galjanoplastia superficial | HAL (con el Pb libre), Ni/Au plateado, AG, IMM Ni/Au, Sn del IMM, AG, OSP etc. | |||
| Tolerancia acabada del grueso del tablero: |
0.2m m T<0>
T≥0.8mm, el ±8% |
|||
