12 grueso impreso capa del tablero del PLC 2.4m m de la asamblea de la placa de circuito para el pedido en bloque

Informacion basica
Lugar de origen: China
Nombre de la marca: KSE
Certificación: UL, ISO
Cantidad de orden mínima: 5
Precio: Negociate
Detalles de empaquetado: estándar
Tiempo de entrega: 3-35 días
Condiciones de pago: T / T, Paypal, Western Union
Capacidad de la fuente: 1000000pcs/month
capa: De múltiples capas color: rojo
Tamaño: Opcional Espesor: Opcional
Alta luz:

Placa de circuito impreso multicapa

,

Asamblea de circuito impreso

12-layer PLC del bajo costo del proveedor del PWB del servicio de la fábrica del PWB del PWB China buen para el pedido en bloque



Demostración de la fábrica

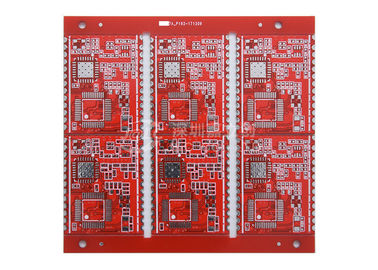

12 grueso impreso capa del tablero del PLC 2.4m m de la asamblea de la placa de circuito para el pedido en bloque 0



12 grueso impreso capa del tablero del PLC 2.4m m de la asamblea de la placa de circuito para el pedido en bloque 1



Como fabricante profesional de placa de circuito impresa, nuestra fábrica del PWB se ha estado centrando en la producción de PWB por más de 16 años.

Tan aquí la recomendamos usted. Recepción para entrarnos en contacto con y para enviar su investigación si usted necesita el PWB, servicio de PCBA.



Detalles

Nombre de producto: 12 capas del PWB con vias halfed y tienen persianas y enterrado

Grueso del tablero: 2.4m m

Capa: 12 capas

Tratamiento superficial: Oro de la inmersión

Espacio mínimo del circuito: 0.125/0.125m m

Tamaño mínimo del agujero: 0.4m m

Particularidad: vias halfed y vias ciegos y enterrados



Capacidad

Artículo Parámetros técnicos Observaciones
Línea anchura mínima (milipulgada) 3/4 Se permiten las líneas parciales 3mil
Min. Space (milipulgada) 3/4 Se permiten las líneas parciales 3mil
Anchura Min. Annular Ring (milipulgada) VIAS: 3mil Sigua habiendo la anchura del anillo significa la distancia entre el borde del agujero a la cercanía del anillo
Agujeros componentes: 6mils

Min. Hole Size



Grueso del tablero<2> 0.1m m Refiere al agujero acabado
Tablero Thickness>=2.0mm Relación de aspecto<> Refiere al agujero acabado
Max. Board Thickness Solo y doble echados a un lado 5.0m m
De múltiples capas 5.0m m

Min. Board Thickness



Solo y doble echados a un lado 0.2m m
De múltiples capas 4 capas: 0.4m m, 6 capas: 0.7m m, 8 capas: 1.1m m, 10 capas: 1.6m m
Max. Board Size Solo y doble echados a un lado 650 x 1100m m
De múltiples capas 650 x 1100m m
Distancia entre la línea al borde del tablero Esquema: 0.25m m
V-CUT: 0.4m m
Max. Layers 18 capas
Máscara de la soldadura Ventana de la máscara (milipulgada) 2/4
Puente de la máscara (milipulgada) 6
Color Negro blanco azul rojo amarillo verde
Leyenda Línea anchura mínima (milipulgada) 5/8
Color Blanco, negro, amarillo, ect.
Galjanoplastia superficial HAL (con el Pb libre), Ni/Au plateado, AG, IMM Ni/Au, Sn del IMM, AG, OSP etc.
Tolerancia acabada del grueso del tablero:

0.2m m

T<0>

T≥0.8mm, el ±8%
