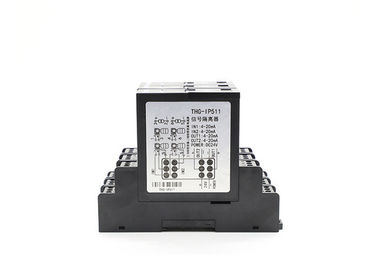

aislador del convertidor de señal de 4-20mA 0-20mA 24V DC 50mA

El aislador de la distribución de la entrada análoga de la serie de LS-THG-IP, es proporcionar el poder del aislamiento para los transmisores de dos hilos y los transmisores trifilares en sitio, y también transferir y hacer salir simultáneamente la señal 0/4~20mA producida por el transmisor. Necesita la fuente de corriente continua de la independiente 24V. Su fuente, entrada y salida de alimentación se separan el uno al otro.

Entrada

Señal entrada: 4-20mA; 0-20mA

Voltaje de la distribución: 24V, (corriente de impulsión máxima 30mA)

Impedancia de entrada: ≤50Ω

Salida

Señal de salida: 4-20mA; 0-20mA; 0 - 5V; 0-10V

Resistencia de carga de la salida: RL≤500Ω (cuando la salida es una señal actual); RL≥10KΩ (cuando la salida es una señal del voltaje)

Parámetros básicos

Poder: DC24V, ± el 10%

Consumo actual: ≤50mA (una entrada y una fuente de la salida, de alimentación 24V, entrada de la distribución de poder, salida 20mA); ≤70mA (una entrada, fuente de la salida dos, de alimentación 24V, entrada de la distribución de poder, salida 20mA); ≤100mA (dos salida de la entrada dos (la fuente de alimentación 24V, entrada de la distribución de poder, 20mA hizo salir)

Exactitud básica: 0,1% FS.

Deriva de la temperatura: 0,005% F.S./degree (- 20 grados a +55 grados)

Tiempo de respuesta: ≤10mS (0-90%) (TIPO)

Fuerza del aislamiento: CA 1500V/1min (entre la entrada, la salida y el poder)

Resistencia de aislamiento: ≥100MΩ (entre la entrada, la salida y el poder)

Temperatura de funcionamiento: -20 ~ + 55 grados

Compatibilidad electromágnetica: de acuerdo con GB/T 18268 (IEC61326-1)

Equipo de campo aplicable: transmisor de dos hilos, trifilar; fuente actual
