| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | Lensen |
| Certificación: | CE, FCC |
| Número de modelo: | LS-Irri |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | cartón estándar |
| Tiempo de entrega: | 2-8 días |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| frecuencia: | 433MHz | Tecnología: | Lora/RF |
|---|---|---|---|
| Salida de poder: | 1W | Tipo del solenoide: | válvula eléctrica |
| Distancia: | 2km+ | Salida: | 2 canales |
| Alta luz: | regulador de la irrigación de la radio de los 2km,regulador inalámbrico de la irrigación 433MHz,regulador de válvula eléctrico 1W |
||
Sistema ENCENDIDO-APAGADO de la irrigación de control de la válvula teledirigida inalámbrica del sistema PLC/HMI
Introducción
LS-EVC02 es regulador de válvula eléctrico basado radio. Tiene circuito incorporado de la carga de poder, añadiendo una batería de litio, usted podría utilizar la fuente de la energía solar. LS-EVC02 es ACEPTABLE controlar 2 válvulas eléctricas de las estaciones 12V y conectar 1 sensor de la presión. Nuestros sistemas de irrigación son ideales para los usos comerciales/municipales tales como tierras de labrantío, huerta, calle y carretera ajardinando, puntos medios, parques, emplazamientos de la obra.

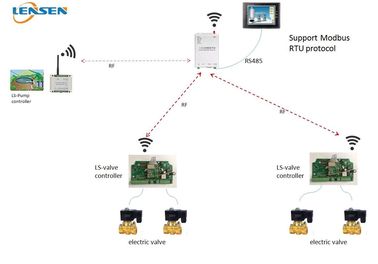

Diagrama de aplicaciones
Este sistema incluye un amo (LS-R324 DTU inalámbrico) y un regulador de la bomba (LS-RDIO0202 RTU inalámbrico) y algunos reguladores de válvula eléctricos (LS-EVC02).
Usted podría conectar LS-R324 DTU inalámbrico con el software de HMI, de la PC o el PLC vía el puerto RS485. Apoyamos el protocolo de Modbus RTU. Con la programación de su regulador, usted podría realizar teledirigido su bomba principal ENCENDIDO-APAGADO y las válvulas eléctricas ENCENDIDO-APAGADO automáticamente.
| Parámetro | |
| Salida de poder: | 1W |
| Fuente de alimentación: | Fuente de alimentación de 12 que cambia DC o panel+battery solar |
| Distancia del control: | los 2km LOS+ |
| Velocidad: | 2400bps |
| Recepción de sensibilidad: | -123dBm@1200bps, -118dbm (9600bps) |
| Establecimiento de una red | |
| Establecimiento de una red: | De punto a punto y señalar a de múltiples puntos |
| Protocolo: | Protocolo de Modbus RTU |
| Descripción portuaria | |
| Salida: |
2 salidas |
| Puerto de comunicación | TTL |
| Actual | |
| Transmita actual: | <400ma> |
| Recepción de la corriente: | <40ma> |
| General | |
| Frecuencia: | 433MHz |
| Canal ningún: | 16 canales, pueden cambiar vía el interruptor DIP |
| Propiedades físicas | |
| Dimensión: | 115×90×40 (milímetro) |
| Conector de antena: | SMA, antena del vehículo con el cable del 1.5m |
| Temperatura: | -35℃~+75℃ (industrial) |
| Montaje de método: | Estándar carril industrial del gremio de 3,5 pulgadas |
Requisitos de sistema
Todos los dispositivos inalámbricos en el mismo sistema deben utilizar el mismo canal de frecuencia, con la misma velocidad, después pueden comunicar con uno a. Antes de usar, compruebe por favor el canal y la identificación que fijan primero. Usted podría utilizar la INMERSIÓN para fijar el canal (refiera por favor la pieza del ajuste de la INMERSIÓN)
El parámetro eléctrico del regulador de válvula
Parámetro del RF: 433MHz, salida de poder 1W para el control inalámbrico de los 2km LOS, 9600bps, interfaz de TTL
Fuente de alimentación: 12V DC. Tenemos circuito solar incorporado de la carga. Usted podría utilizar la batería solar de panel+lithium para suministrar el poder para este tablero.
Tipo de la batería: batería de ión de litio de 12V DC. Nuestro circuito de la carga se basa en la batería de ión de litio 3S. El voltaje nominal de la ión de litio es 3.6V – 3 x 3,6 = 10.8V, plenos poderes de la ión de litio es 4.2V - 3x4.2=12.6V. Recomendamos utilizar 12V, batería 10ah. O usted podría elegir la capacidad apropiada que acordaba sus requisitos de uso reales.
El panel solar: recomendamos utilizar 18V, el panel solar 30W. Usted podría elegir el apropiado que acordaba su condición local de la sol.
Válvula eléctrica: podemos conducir 2 estaciones de las válvulas eléctricas de 12V DC
Cómo conectar la batería de dos hilos
Según la ilustración superior, usted podría conectar 2 interruptores de la corriente, 2 válvulas eléctricas y sus interruptores de límite, y 1 sensor de la presión con este regulador. Conecte por favor una línea de su interruptor con el Pin de COM, la otra línea de la corriente al Pin 2 de nuestro regulador o a Pin 4 como las demostraciones de la imagen (sin importar positivo y negativo). Conecte dos válvulas eléctricas y sus interruptores de límite con los pernos correspondientes según lo dirigido. Conecte la batería y el panel solar correctamente.
Nota: Si usted utiliza la batería de dos hilos, asegúrese de por favor que dos casquillos del puente estén conectados.
Poder LED
El poder LED es indicar las condiciones del trabajo inalámbricas del módulo. Cuando el módulo inalámbrico se despierta para los datos que reciben y los datos que transmiten, el LED estará en rojo. Cuando el módulo inalámbrico está en sueño, el LED es APAGADO, en este modo, él no puede transmitir o recibir datos.
RF LED
El RF LED está en el módulo inalámbrico. Cuando datos que transmiten, centelleos rojos del LED, cuando datos que reciben, centelleos azules del LED.
Cómo conectar la batería de 4 alambres
Refiera por favor el esquema eléctrico arriba.
Si usted utiliza la batería de cuatro cables, el casquillo del puente no necesita conectar.
Sobre el ajuste de la INMERSIÓN
a. INMERSIÓN para el canal
La INMERSIÓN 1-4 está para el ajuste del canal
DIP1 EN =20 =1
DIP2 EN =21 =2
DIP3 EN =22 =4
DIP4 EN =23 =8
La INMERSIÓN 5-8, ninguna definición ahora, los guarda por favor APAGADO
b. INMERSIÓN para la identificación
DIP1 EN =20 =1
DIP2 EN =21 =2
DIP3 EN =22 =4
DIP4 EN =23 =8
DIP5 EN =24 =16
DIP6 EN =25 =32
DIP7 EN =26 =64
DIP8 EN =27 =128
Nota:
a. Si hay muchos dispositivos que comunican en el mismo sistema, fijado por favor todos en el mismo canal.
b. Si usted quiere cambiar el canal o la identificación, corte por favor su poder y dé vuelta de amo primero. Entonces canal del cambio o INMERSIÓN de la identificación. Finalmente poder de la fuente otra vez. El LED además de la antena centelleo, el poder LED ENCENDIDO, que las demostraciones SUMERGEN cambiado con éxito. El poder LED NO NO ENCENDIDO indica que cambio de la INMERSIÓN falló. Éntrenos en contacto con por favor para el reset.
c. Referencia de la INMERSIÓN para el amo LS-R324 e INMERSIÓN para el regulador de la bomba LS-RDIO0202. Este uso bueno, LS-R324 es principal, otros es todos los esclavos. Usted podría fijar diversa identificación para diferenciar los esclavos.
