| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | LS |
| Certificación: | CE |
| Número de modelo: | LS-TD4018 |
| Cantidad de orden mínima: | 1PC |
| Precio: | negociate |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3-6 días |
| Condiciones de pago: | T/T, Western Union, Paypal |
| Capacidad de la fuente: | 10000pcs |
| Entrada: | Análogo o TC | Salida: | RS485 |
|---|---|---|---|
| Forma de montaje: | montaje del Dinar-carril | Fuente de alimentación: | 24 V CC |
| Alta luz: | módulo de Acuisition de los datos análogos 8ch,módulo de Acuisition de los datos análogos 2000mW,Convertido de la señal analógica RS485 |
||

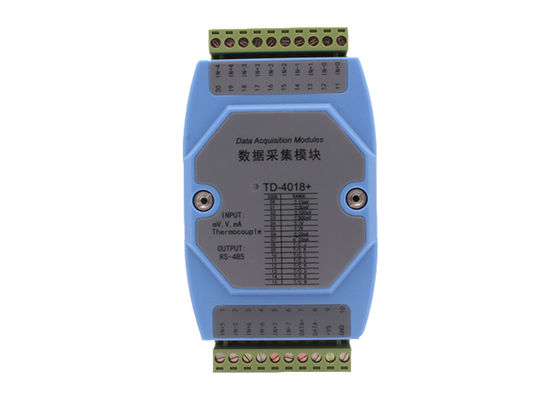

Convertido de la señal analógica del convertidor de señal 8ch al módulo de Acuisition de los datos análogos RS485
1. Introducción general
El LS-TD4018 es un producto análogo de la adquisición del grado industrial que gama de la medida de ayudas con -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA y tipo de J, K, T, E, R, S, B, tipo entrada de N de los canales de la señal 8 del TC. Adopta protocolo estándar de MODBUS RTU. La denuncia con los estándares industriales, LS-TD4018 es conveniente de utilizar para una variedad de usos y de sistemas industriales de la automatización. Es conveniente comunicar con el equipo host y realizar un establecimiento de una red rápido y construir su sistema de vigilancia.
| J | -200~1200℃ | R | -50~1760℃ |
| K | -200~1350℃ | S | -50~1760℃ |
| T | -200~400℃ | B | 400~1820℃ |
| E | -200~1000℃ | N | -200~1300℃ |
2. Parámetro
| Parámetro de la técnica | Descripción |
| Fuente de alimentación | 9~30V DC |
| Gamas entradas | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA y tipo de J, K, T, E, R, S, B, tipo señal de N del TC |
| Ventaja | Cada canal apoya la configuración independiente (8 canales se pueden fijar por separado) |
| Tipo entrado | 8 entrada del alambre de los canales 3 |
| Recoja la frecuencia | ANUNCIO que recoge frequency≤10Hz (tarifa total) |
| Resolución | pedazo 16 |
| Clase de la exactitud | ≤ el ±0.1% (los errores del cable de cableado no incluyeron) |
| Impedancia de entrada | Voltaje 20MΩ, 100Ω actual |
| Interfaz | RS-485 |
| Protocolo |
Omita Modbus-RTU, ayuda 8N1, 8O1, 8E1. Compatible con clases del software de SCADA, PLC Si usted necesita MODBUS-ASCII u otro, especifique por favor al poner orden |
| Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distancia | Distancia RS485<1000m> |
| Estabilidad | Utilice los microprocesadores de alta calidad dentro, la operación dual incorporada del perro guardián, confiable y estable |
| Nivel de la protección | La protección de la polaridad del Pin del poder, entró Pin fotoeléctrico y la protección del puerto de comunicación ±15KV ESD, voltaje 2500Vrms, 500DC continuo, protección contra la luz, protección contra sobrecargas del aislamiento del Pin, de la entrada del ANUNCIO del aislamiento |
| Consumo de energía | <2000mw> |
| Peso | 0.3kg |

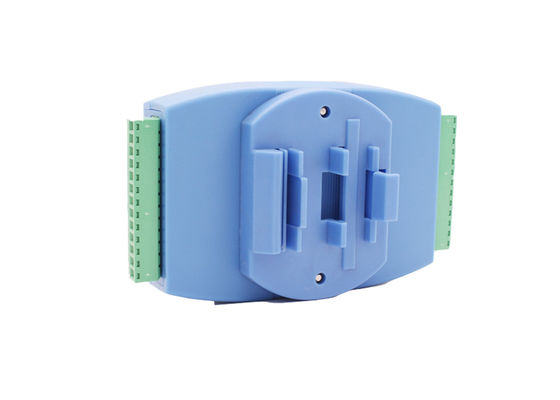

| Montaje de manera | Instalación en forma de "U" del carril del dinar del estándar 35m m |
3. Ajustes de la fábrica del defecto
Para su conveniencia, nuestra determinación de los parámetros de defecto de la fábrica es como sigue:
a. Dirección de dispositivo: 1;
b. La velocidad: 9600bps;
c. Protocolo de ModBus-RTU, formato de datos: 8N1;
4. Pin Definition
| Pin No. | Nombre de Pin | Descripción |
| 1 | IN5+ | Entrada análoga del Ch 5 + |
| 2 | IN5- | Entrada análoga del Ch 5 - |
| 3 | IN6+ | Entrada análoga del Ch 6 + |
| 4 | IN6- | Entrada análoga del Ch 6 - |
| 5 | IN7+ | Entrada análoga del Ch 7 + |
| 6 | IN7- | El análogo del Ch 7 entró |
| 7 | DATA+ | RS485 + |
| 8 | DATOS | RS485- |
| 9 | +VS | Fuente de alimentación + (9-30VDC) |
| 10 | Tierra | Tierra de la fuente de alimentación |
| 11 | IN0+ | Entrada análoga del Ch 0 + |
| 12 | IN0- | Entrada análoga del Ch 0 - |
| 13 | IN1+ | Entrada análoga del Ch 1 + |
| 14 | IN1- | Entrada análoga del Ch 1 - |
| 15 | IN2+ | Entrada análoga del Ch 2 + |
| 16 | IN2- | El análogo del Ch 2 entró |
| 17 | IN3+ | Entrada análoga del Ch 3 + |
| 18 | IN3- | Entrada análoga del Ch 3 - |
| 19 | IN4+ | Entrada análoga CH4 + |
| 20 | IN4- | Entrada análoga CH4 - |
