frecuencia: | 433MHZ | de salida: | canal 4 |
---|---|---|---|
Distancia: | los 2KM | Uso para: | solenoide de la impulsión del pulso |
Alta luz: | sistema de irrigación inalámbrico,regulador inalámbrico de la regadera |
Sistema de rociadores controlado de Internet subterráneo inteligente para el solenoide de la impulsión del pulso
Introducción general:
La irrigación automatizada se convierte en una tendencia con el desarrollo de la agricultura elegante. Para enviar periodo apropiado del agua en tiempo apropiado a sus tierras de labrantío, diseñamos este sistema de irrigación inalámbrico. Realizó a Start/OFF sus válvulas electromagnéticas del campo sin hilos. Usted puede controlar diversas válvulas del campo en la sala de control. Ninguna necesidad de ir campo y de controlar cada las válvulas manualmente uno por uno. El sistema de control inalámbrico de la irrigación le ayudará realmente ahorra mucho tiempo.
El sistema incluye
1. Regulador principal en el centro de control--para conectar regulador de la irrigación del cazador/de Toro
2. Regulador de la bomba en la estación de bomba--a la bomba del control CON./DESC.
3. Regulador de la válvula electromagnética en el campo--cada regulador conecta 4 válvulas
Características
1. La sala de control, el regulador inalámbrico tiene 8 estaciones. También proporcionamos el ampliador de 8 estaciones adentro
ordene para conectar el regulador de la irrigación de 16 o 24 o 36 o 48 estaciones.
2. El regulador de válvula del campo tiene puerto 4. Cada uno puede conectar 4 válvulas. El uso del regulador solar
fuente de alimentación. Tiene ya circuito de fuente solar a bordo.
3. En la sala de control, la voluntad del regulador de la bomba gira la bomba automáticamente si de la válvula electromagnética está PRENDIDO. Apague la bomba si no hay válvulas PRENDIDO automáticamente.
4. En la sala de control, usted puede encender automáticamente cualquier válvula electromagnética que acuerda pre-setted
el programa del regulador de la irrigación.
5. Conexión inalámbrica, ninguna necesidad de actuar la bomba y la válvula manualmente. Puede hacer todos en la sala de control.
Ninguna necesidad de correr aquí y allá más. Ahorre el tiempo y la energía.
6. El regulador principal tiene indicador del LED de la reacción del tablero del lado de la bomba y de regulador de válvula.
7. Controle la distancia los 2km o más en la zona abierta, ninguna tarifa de la comunicación.
Qué incluido en este sistema
1 | Regulador principal |
2 | Ampliador principal |
3 | Regulador de la bomba |
4 | Regulador de válvula |
Parámetro
1. Regulador Amo-principal:
fuente de corriente continua de 24V
8 entradas aisladas (24V CA o 24V DC), 1 salida de la contestación
puede ampliarse por la estación 8
433MHz, salida de poder 1W
Puerto de comunicación: RS485
2. Amo-ampliador
fuente de corriente continua de 24V
8 entradas aisladas (24V CA o 24V DC), ninguna salida
Puerto de comunicación: RS485
3. Regulador de la bomba:
Fuente de alimentación: 12V DC
1 entrada seca digital y 1 salida de la retransmisión
carga máxima AC250V/5A, DC30V/5A del contacto
433MHz, salida de poder 1W
Puerto de comunicación: RS485
4. Regulador de válvula:
fuente de la fuente de corriente continua de 12V O de alimentación del panel solar. Batería cargada por completo: 13.6V
4 salidas de pulso aisladas, pueden controlar 4 válvulas electromagnéticas por separado
433MHz, salida de poder 1W
Cómo conectar el regulador principal
Sobre la definición del interruptor el DIP del regulador principal
Cómo conectar el ampliador
Sobre la definición del interruptor el DIP del ampliador
Cómo conectar la bomba principal
Definición del interruptor DIP del regulador de la bomba

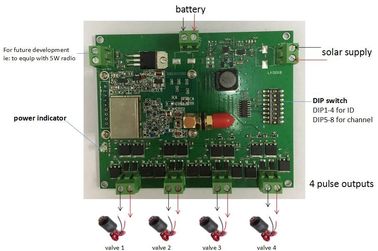

Cómo conectar el regulador de válvula
Conclusión:
1. Asegúrese de por favor todos los reguladores en el mismo ajuste del sistema con el mismo canal
2. Un amo a más esclavos, fijó por favor diversa identificación para los esclavos (el regulador de válvula)
3. Lado principal que todos los puertos COM conectan con el puerto de la C del regulador de la irrigación
