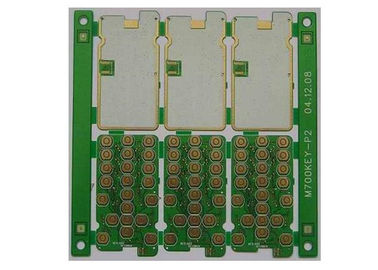

Final sin plomo 2 de la superficie del tablero de múltiples capas industrial HASL del PWB - aprobación de la UL de la capa

Informacion basica
Lugar de origen: China
Nombre de la marca: KSE
Certificación: UL, ISO
Cantidad de orden mínima: 5
Precio: Negociate
Detalles de empaquetado: estándar
Tiempo de entrega: 3-35 días
Condiciones de pago: T / T, Paypal, Western Union
Capacidad de la fuente: 1000000pcs/month
capa: De múltiples capas color: verde
Tamaño: Opcional Espesor: Opcional
Alta luz:

Placa de circuito impreso multicapa

,

placa de circuito multi de la capa









Como fabricante profesional de placa de circuito impresa, nuestra fábrica del PWB se ha estado centrando en la producción de PWB por más de 16 años.

Tan aquí la recomendamos usted. Recepción para entrarnos en contacto con y para enviar su investigación si usted necesita el PWB, servicio de PCBA.



Detalles

Grueso: 0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m, 2.0m m, 2.4m m, 3.0m m,

Grueso de cobre: 1OZ, 2OZ, 3OZ opcional

Final superficial: HASL, HASL sin plomo, ENIG, OSP, finger del oro opcional

Contorno: Encaminamiento del CNC, esquema de perforación opcional

Máscara de la soldadura: opcional verde, azul, amarillo, rojo, y negro

Requisito técnico: rastro mínimo: 4mil (0.1m m), agujero mínimo: 0.2m m (8mil),

El establo de la calidad, valora competitivo

Por favor envíenos el gerber en el formato de RS274X para la cita.



Capacidad

Artículo Parámetros técnicos Observaciones
Línea anchura mínima (milipulgada) 3/4 Se permiten las líneas parciales 3mil
Min. Space (milipulgada) 3/4 Se permiten las líneas parciales 3mil
Anchura Min. Annular Ring (milipulgada) VIAS: 3mil Sigua habiendo la anchura del anillo significa la distancia entre el borde del agujero a la cercanía del anillo
Agujeros componentes: 6mils

Min. Hole Size



Grueso del tablero<2> 0.1m m Refiere al agujero acabado
Tablero Thickness>=2.0mm Relación de aspecto<> Refiere al agujero acabado
Max. Board Thickness Solo y doble echados a un lado 5.0m m
De múltiples capas 5.0m m

Min. Board Thickness



Solo y doble echados a un lado 0.2m m
De múltiples capas 4 capas: 0.4m m, 6 capas: 0.7m m, 8 capas: 1.1m m, 10 capas: 1.6m m
Max. Board Size Solo y doble echados a un lado 650 x 1100m m
De múltiples capas 650 x 1100m m
Distancia entre la línea al borde del tablero Esquema: 0.25m m
V-CUT: 0.4m m
Max. Layers 18 capas
Máscara de la soldadura Ventana de la máscara (milipulgada) 2/4
Puente de la máscara (milipulgada) 6
Color Negro blanco azul rojo amarillo verde
Leyenda Línea anchura mínima (milipulgada) 5/8
Color Blanco, negro, amarillo, ect.
Galjanoplastia superficial HAL (con el Pb libre), Ni/Au plateado, AG, IMM Ni/Au, Sn del IMM, AG, OSP etc.
Tolerancia acabada del grueso del tablero:

0.2m m

T<0>

T≥0.8mm, el ±8%
