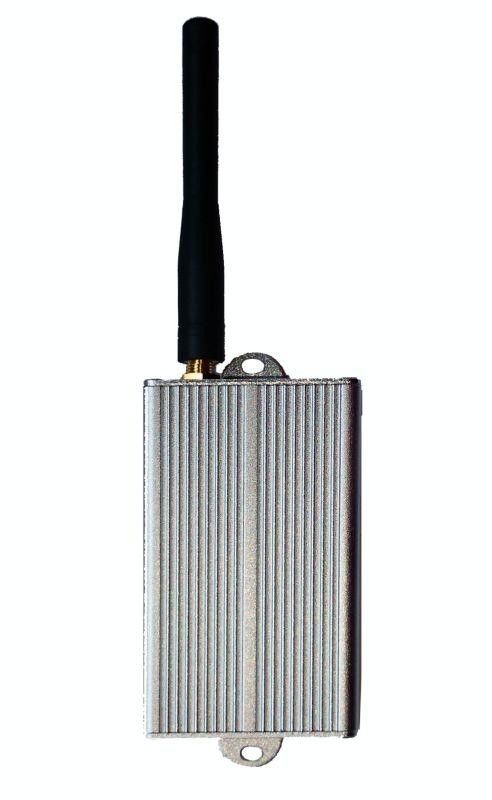

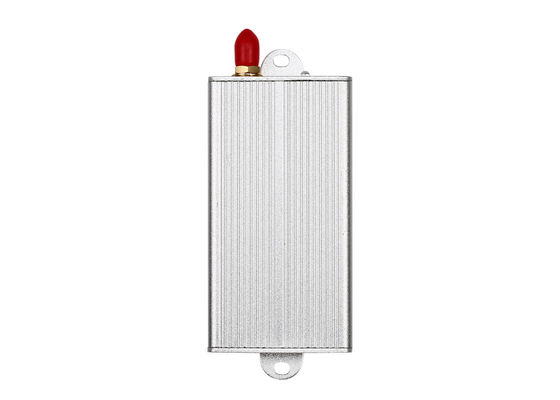

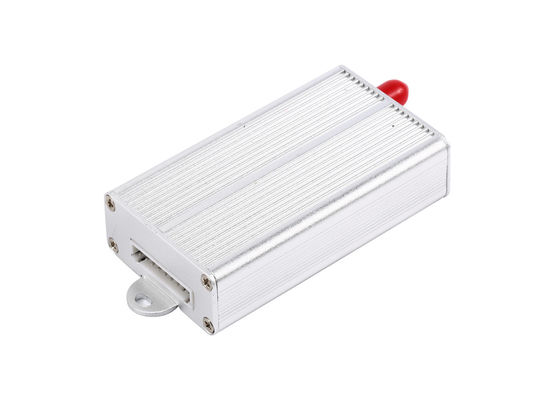

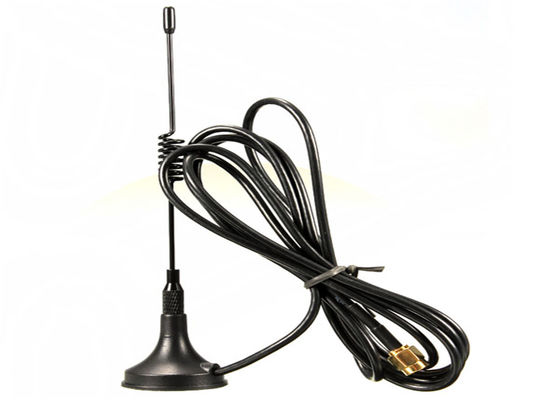

Radio de datos inalámbrico LS-U2000 Módulo transmisor de datos inalámbrico de 5 km Módem de radio de 433 MHz
Introducción:
LS-U2000 es un módem de radio de 2000 mW en la banda UHF, puede transmitir de forma inalámbrica 5-7 km LOS. Con una carcasa de aluminio elegante y fácil de fijar, puerto serie de 9 pines, es conveniente para conectarse con otros dispositivos que tengan interfaz RS232, RS485 o TTL. Fácil de instalar, no necesita programa, larga distancia de transmisión, sin tarifa de comunicación.
Parámetro:
Salida de potencia: 5V
Potencia RF: 2W
Velocidad de transmisión aérea: 1,200/2,400/4,800/9,600/19,200 bps, elija uno
Velocidad de transmisión de la interfaz: 1,200/2,400/4,800/9,600/19,200 bps programable
Banda de frecuencia: 433, 450, 470 u otros
Interfaz: RS-232/RS-485/TTL/USB
Modo de comunicación: semidúplex
Canal: 8 (predeterminado), 16/32 (personalizado)
Corriente de recepción:<50mA (conexión TTL)
Sensibilidad de recepción: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corriente de transmisión:<1.4A
Rango de línea de visión RF: 5 km (BER=10-5@9600bps); 7 km (BER=10-5 @ 1,200bps)
Tamaño: 80*45*20mm (sin puerto de antena)
| RENDIMIENTO |
| Salida de potencia: |
2W |
| Rango de línea de visión RF: |
7km@1200bps; 5km@9600bps |
| Velocidad efectiva RF: |
1200/2400/4800/9600/19200bps |
| Canal espacial: |
1MHz (Predeterminado), (personalización de 12.5/25KHz) |
| Ancho de banda: |
<25KHz |
| Sensibilidad del receptor: |
-123dBm@1200bps, -118dbm(9600bps) |
| Formato de datos: |
8N1, 8E1, 8O1 (personalizar) |
| COMPATIBILIDAD |
| Serie LS-UN10, LS-UN100, LS-U1000, LS-U2000, LS-UN5000 |
| POTENCIA |
| Voltaje de suministro: |
5V CC o 12V personalizar |
| Corriente de transmisión: |
<600mA |
| Corriente de recepción: |
<45mA |
| Corriente de reposo: |
<20uA |
| GENERAL |
| Modo de comunicación: |
Semidúplex |
| Banda de frecuencia: |
433MHz o 400MHz, o 450MHz, 470MHz |
| Modulación de frecuencia |
FSK/GFSK |
| Canal: |
8 (predeterminado), 16/32/64 (opcional) |
| Interfaz: |
TTL, RS232, RS485 (elija uno) |
| PROPIEDADES FÍSICAS |
| Tamaño: |
80mm×45mm×20mm
(excluyendo la base de la antena y el pin de datos) |
| Peso: |
300g |
| Base de la antena: |
50Ω, SMA |
| Temperatura de funcionamiento: |
Industrial:-40℃~+85℃(TCXO) |
| Estabilidad de frecuencia: |
±2.5ppm Industrial |
Aplicación:
Control inalámbrico de máquinas de cola
Lectura automática de medidores
Pantalla LED/ Señal LED
Monitoreo inalámbrico PTZ
Automatización de fábrica
Dispositivo portátil
Control de riego
Telemando de datos
Control de robótica
Automatización del hogar
Definición de pines:
| Nº de pin |
Señal
Nombre
|
Función |
Nivel |
Conexión con el terminal |
Observaciones |
| 1 |
GND |
Toma de tierra de la fuente de alimentación |
|
Tierra |
|
| 2 |
VCC |
Fuente de alimentación CC |
5V |
|
|
| 3 |
RxD/TTL |
Recepción de datos |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Transmisión de datos |
TTL |
RxD |
|
| 5 |
SGND |
Señal |
|
|
|
| 6 |
A (TXD) |
A de RS-485 (TxD de RS-232) |
|
A(RxD) |
|
| 7 |
B (RXD) |
B de RS-485 (RxD de RS-232) |
|
B(TxD) |
| 8 |
SLEEP |
Control de reposo |
TTL |
Señal de reposo |
Nivel bajo válido |
| 9 |
TEST |
Pruebas de fábrica |
|
|
|
