| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-V25000 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | negotiable |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-6 días |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| Frecuencia: | 150MHz/230MHz | Salida de poder: | 25W |
|---|---|---|---|
| Distancia: | los 20km | Interfaz: | RS232/RS485/TTL |
| Transmita: | Datos seriales | Uso: | Infante de marina |
| Resaltar: | módem de datos de la radio de los 20km,módem de datos inalámbrico 150MHz,Marine Data Radio Modem |
||

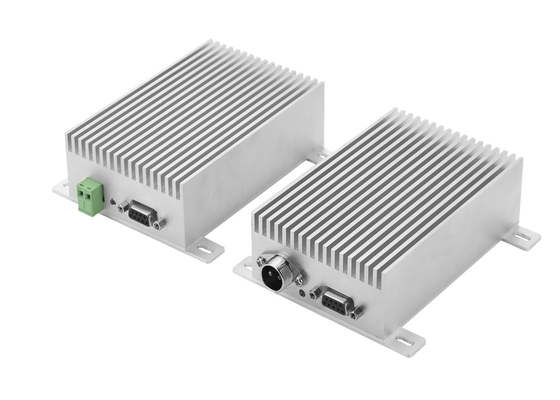

VHF inalámbrico de la transferencia de 25 del vatio de datos datos seriales del módem 150MHz Marine Radio los 20km
Introducción general
Para transmitir datos seriales o voz
Banda 150MHz o 230MHz del VHF
Banda de la frecuencia ultraelevada
Indique por favor cuando usted pone orden
Puerto serie RS232 o RS485, TTL
Distancia los 20km del control
Uso de LS-V25000
Salvamento, control marino
tráfico público
control automático industrial
horario de la energía eléctrica
monitor de la conservación del agua
colección de la señal y transmisión del sistema ferroviario
control de la extracción de aceite y del transporte
medida de pozos del aceite o de agua
supervisión hidrológica
supervisión de la estación meteorológica
protección forestal
edificio inteligente
geológico reconozca
ubicación móvil
entrenamiento militar
Parámetro
| Parámetro | ||
| Salida de poder: | 25W | |
| Distancia: | los 20km | |
| Velocidad: | 1200/2400 programable | |
| Espacio del canal: | 12.5KHz | |
| Ancho de banda: | <25khz> | |
| Recepción de sensibilidad | -114dBm@1200bps, -107dbm (9600bps) | |
| Compatible con | ||
| Serie de LS-V | ||
| Poder | ||
| Fuente de alimentación: | 12V DC (defecto) | |
| Corriente que transmite: | <6a> | |
| Recepción de la corriente: | <160ma> | |
| Sueño actual: | <1ma> | |
| General | ||
| Modulación: | MSK | |
| Frecuencia: | 150MHz o 230MHz | |
| Formato de datos: | 8N1, 8EI, 8O1 programables, u otro modifican para requisitos particulares | |
| Canal no: | Escrito por el software | |
Características:
1. Salida de poder más elevado: 10W o 25W
2. Distancia de transmisión larga: los hasta 20km
3. Banda de la banda 150MHz del VHF o banda 230MHz o 450MHz
4. Transmisión de datos
5. PLL doble, VCO doble, alta confiabilidad
Hoja de datos
, Índice general
●frecuencia: La banda de frecuencia del VHF y de la frecuencia ultraelevada (150MHz, 230MHz), puede almacenar cerca de 400 canales
●tolerancia de la frecuencia: ±2.5ppm
●Espaciamiento de canal: 25 kilociclos
●impedancia de la antena: 50Ω
●temperatura del ambiente: - ℃ 35 ℃~+75
●module el modo: MSK
●velocidad del aire: 1200bps/2400bps
B, índice del receptor
●sensibilidad: ≤0.25uV
●ratio del ruido del ignal (SNR): ≤-50dB
●Selectividad adyacente: ≥70dB
●Interferencia inter de la modulación: ≥70dB
●Inmunidad falsa del respouse: ≥70dB
C, índice del transmisor
●Transmita el poder: 25W
●module la distorsión: el ≤3%
●modulación de frecuencia residual: ≤-48dB
●desviación de frecuencia: ≤5KHz
●ratio del poder del orto-canal: ≤-70dB
●poder perdido: ≤5uW
●Distancia del RF: los 20km (poder de 25W RF en el aire abierto)
D, fuente de alimentación
●DC: 12 V (el ±10%)
●el esperar actual: ≤ 1 6 0 m A
●el transmitir actual: ≤ 6 A (transmita el poder 25W)
E, dimensión:
128*108*28m m
Pin Definition
| Conector | Pin No. | Nombre de Pin | Descripción | Observaciones |
| Conexión de poder | 1 | VCC | DC: 12V |
Por favor poder del uso DC 12V, más que 8A |
| 2 | Tierra | Tierra de la fuente de alimentación | ||
| Conexión de la señal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | TxD (A) |
TxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, solamente uno válido | |
| 3 | RxD (B) |
RxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, solamente uno válido | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | Tierra | Tierra de señal | ||
| 6 | PTT | El transmitir audio permite | Bajo está para transmitir | |
| 7 | MIC | Entrada de señal audio | Entrada de micrófono, sensibilidad 10mV de la modulación | |
| 8 | SP | Salida de la señal audio | Salida 8ohm 0.5W del amplificador audio | |
| 9 | SQ | Recepción de la comprobación de la señal | Recepción de la señal de portador, nivel |
