Lugar de origen: | China |
---|---|
Nombre de la marca: | Lensen |
Certificación: | FCC |
Número de modelo: | LS-R324 |
Cantidad de orden mínima: | 2pcs |
Precio: | Negotiation |
Detalles de empaquetado: | Cartón estándar |
Tiempo de entrega: | 2-8días |
Condiciones de pago: | T / T, Western Union |
Capacidad de la fuente: | 6000pcs/month |
Salida de poder: | 1W | Frecuencia: | Frecuencia ultraelevada |
---|---|---|---|
Interfaz: | RS232, RS485, USB | Distancia: | los 2km |
Manera del cambio del interfaz: | INMERSIÓN | Uso: | Communicaiton inalámbrico del PLC |
Alta luz: | Módem de radio inalámbrico del PLC,módem de radio inalámbrico de los 2km,radio DTU de los 2km |

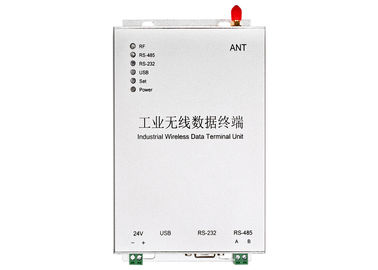

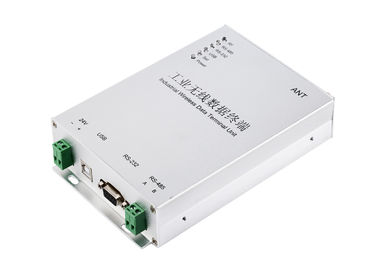

Módem de radio inalámbrico del PLC
Módem inalámbrico inalámbrico RS232, de la radio de la fuente de alimentación del regulador 1W 24V del PLC de LS-R324 DTU interfaz USB RS485 programable
Introducción:
LS-R324 es un módem de la radio 1W, transmite los 3km LOS. Apoya la banda de la frecuencia ultraelevada, fuente de alimentación 24V. Generalmente trabajos como DTU inalámbrico a conectar con el PLC y otros dispositivos de control industriales. LS-R324 apoya protocolo de RS485 Modbus RTU. Tiene la ventaja de los datos del registro restauran la función.
Uso:
Campo de agua/del tratamiento de aguas residuales
Velocidad del viento, precipitación, recopilación de datos de la humedad etc
Temperatura, humedad, concentraciones de recopilación de datos del CO2 etc
Recopilación de datos inalámbrica y transmisión

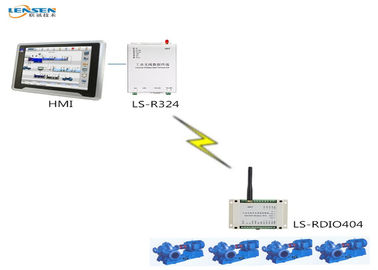

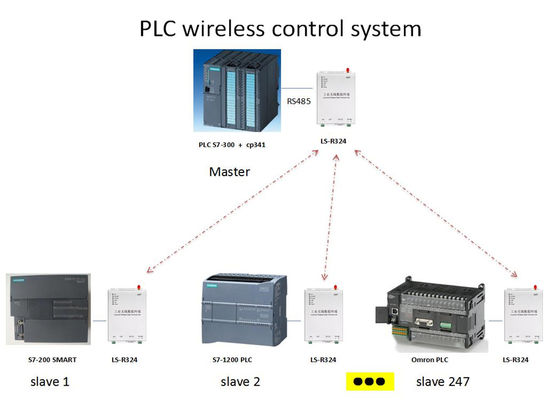

Comunicación inalámbrica entre el PLC y los sensores
Parámetro:
Salida de poder: 24V DC
Poder del RF: 1W
Velocidad del aire: 1,200/2,400/4,800/9,600/19,200bps eligen uno
Velocidad del interfaz: 1,200/2,400/4,800/9,600/19,200bps programable
Banda de frecuencia: 433, 450, 470 u otros
Interfaz: RS-232, RS-485 y USB
Modo de la comunicación: Semidúplex
Canal: 8 (defecto), 16/32 (modificado para requisitos particulares)
Reciba actual: <45ma>
Reciba la sensibilidad: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corriente que transmite: <500ma>
Gama de visión del RF: los 2km (BER= 10-5@9600bps); los 3km (BER=10-5 @ 1,200bps)
Tamaño: 175*115*32m m (sin el puerto de la antena)
Frecuencia | 433MHz o 450MHz, 470MHz |
Salida de poder | 1W (los 3000m LOS) |
Ayuda del protocolo | Protocolo estándar de Modbus RTU o protocolo definido por el usario |
Fuente de alimentación | 9-36V DC utilizan generalmente 24V DC o 12V DC |
Interfaz | RS-485 (defecto) o RS232 o USB |
Canal no. | 15 canal, INMERSIÓN del uso a cambiar |
Antena | Antena libre del lechón con el cable del 1.5m (antena del lechón de la compra 5.5dBi) |
Temperatura | -35℃~+75℃ (industrial) |
Dimensión | 175×115×32 (milímetro) excluyen la antena |
Método del arreglo | Tornillo |
Pin Definition:
La ayuda RS232, RS485, USB, usted puede utilizar el interruptor DIP para programar
Sobre el indicador del LED
a. Cuando el módulo está poder prendido, el PODER LED está siempre EN (rojo).
b. Cuando el módulo entra para fijar el modo (INMERSIÓN 8 ENCENDIDO), FIJE EL LED está siempre EN (rojo).
c. Cuando el módulo está transmitiendo,
si usted utiliza el puerto RS232, RS232 LED centella (verde) regularmente.
si usted utiliza el puerto RS485, RS485 LED centella (verde) regularmente.
si usted utiliza el puerto de USB, el USB LED centella (verde) regularmente.
d. Cuando el módulo está recibiendo, el RF LED centella (azul) regularmente.
