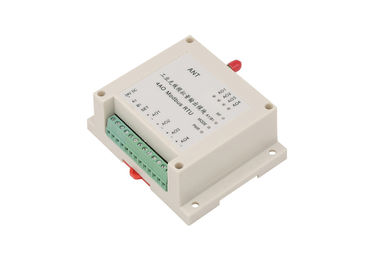

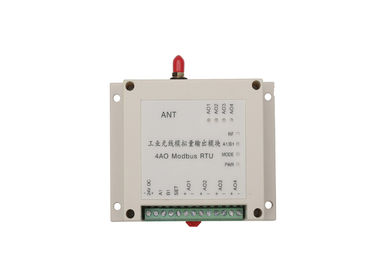

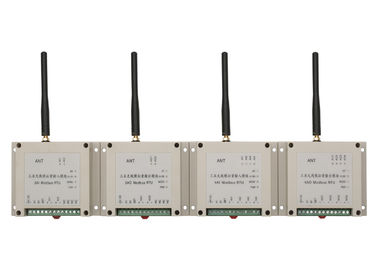

Módulo análogo inalámbrico de la adquisición LS-RAO04
LS-RAO04 Modbus RTU es un módulo de la entrada-salida 1W, 4 salidas analógicas, 1 RS485 (la radio RS485 modifica para requisitos particulares). Control inalámbrico los 2km-3km. Uso para la comunicación del sensor y de la radio de PLC/HMI.
- Sistema transparente de la entrada-salida
- No necesitar Internet, ninguna célula de los terceros, ningunas cuotas mensuales
- Usted tiene pleno control sobre su propio portador
- Reacción en tiempo real de la situación del sitio remoto
- Instalación y fácil instalación rápidas
| Frecuencia |
433MHz o 450MHz o 470MHz |
| Salida de poder |
1W |
| Productos |
4AO |
| Tipo de la entrada |
4-20mA o 0-5V o 0-10V |
| Tipo de la salida |
4-20mA o 0-5V o 0-10V |
| Ratio de la resolución |
24 pedazos |
| Exactitud |
el ±0.02% |
| Fuente de alimentación |
uso 24V DC de 9-36V DC generalmente |
| Interfaz |
RS-485 |
| Canal no. |
el defecto 15ch, puede programar vía el interruptor DIP |
| Antena |
Antena del lechón con el cable del 1.5m |
| Temperatura de trabajo |
-35 °C °C~+75 industrial |
| Humedad de trabajo |
10%-90% humedad relativa, ninguna condensación |
| Dimensión |
115×90×40 (milímetro) |
| Manera del arreglo |
Estándar carril industrial del gremio del estruendo de 3,5 pulgadas |
Ventaja de la solución inalámbrica
- Ningunos alambres a enterrar o a mantener, ningunos agujeros de taladro de la necesidad en la pared
- Comunicación confiable en toda la dirección, cualquier terreno, sin importar las colinas, paredes, árboles
- Ahorro de costes en la instalación y el mantenimiento
- Radio/Lora basado, ningún Internet y cuota mensual, propiedad completa de la necesidad del sistema
- 4G basado, velocidad, ningún límite de la distancia
Características inalámbricas de Lensen RTU
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida

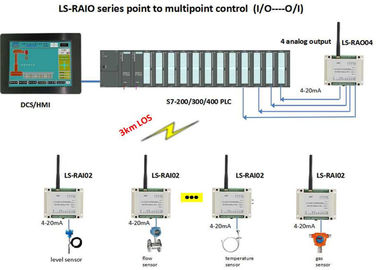

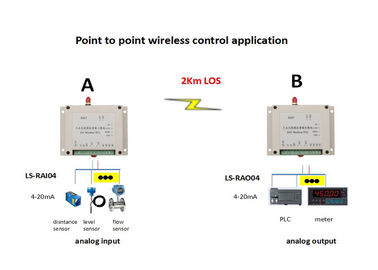

- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en modo del ajuste
Valor de la comunicación y de la correspondencia de Modbus RTU
Tipos del registro:
| Tipos del registro |
Comando leído |
Escriba el comando
(Comando de control)
|
Poder apagado |
Función |
| Lleve a cabo el registro |
0x01 |
Entrada --no ayuda
Salida--ayuda
|
No guardar |
Puede leer valor de la entrada |
| 0x03 |
Registro de A. Hold
1. Valor de la entrada análoga: 0x0008~0x000B
2. Valor de la salida analógica: 0x0048~0x004B
B: Cómo leer
Registro del control: puede leer la entrada análoga 4 o controlar la salida analógica 4 al mismo tiempo
Manera del control Register
| AI/AO |
IC |
Leído
escriba
|
Identificación de la función |
ayuda de los artículos |
| No. |
Tipo de IC |
IDENTIFICACIÓN DEL PLC |
Identificación de Modbus |
| AI1 |
Lleve a cabo el registro |
40009 |
8 |
Lea |
03 |
2AI/4AI |
| AI2 |
Lleve a cabo el registro |
40010 |
9 |
Lea |
03 |
| AI3 |
Lleve a cabo el registro |
40011 |
10 |
Lea |
03 |
4AI |
| AI4 |
Lleve a cabo el registro |
40012 |
11 |
Lea |
03 |
| AO1 |
Lleve a cabo el registro |
40073 |
72 |
De lectura/grabación |
03/06 |
2AO/4AO |
| AO2 |
Lleve a cabo el registro |
40074 |
73 |
De lectura/grabación |
03/06 |
| AO3 |
Lleve a cabo el registro |
40075 |
74 |
De lectura/grabación |
03/06 |
4AO |
| AO4 |
Lleve a cabo el registro |
40076 |
75 |
De lectura/grabación |
03/06 |
Sobre el cálculo del valor
Entrada análoga
El valor máximo de la gama de la medida de nuestro módulo análogo es: 0X7FFF
1. Directamente corriente y voltaje de la medida
Value=value exacto usted gama de read/0x7FFF*max
Por ejemplo: para leer el 1r paso del valor entrado del módulo (con la gama máxima de 0-20mA)
Registro 0x0008 (entrada análoga del 1r paso)
Reacción: 0x3801
Valor actual: (0x3801/0x7FFF) *20mA=8.7509mA
2. Para medir el valor del sensor (4-20mA, sensor llano del metro 0-6)
Si el valor de la reacción es menos de 6554, el valor llano es 0
Si reacción valor es grande que 6554, llano value= ()/el *measure (del valor read-6554 de 32767-6554) se extiende
Por ejemplo: el valor de la reacción es 0X3801, después el valor llano correspondiente es: ((0X3801-6554)/26213) metro de *6 meter=1.7815
Salida analógica
La gama máxima de la medida del módulo análogo es: 0x7FFF
Controle directamente la corriente y el voltaje de salida
Escriba el registro value=current o el valor del voltaje/la medida de range*0x7FFF
Por ejemplo: para controlar el 1r paso del módulo análogo cuya gama máxima de la medida es 0-20mA
Registro 0x0048 (salida analógica del 1r paso)
Para escribir valor del registro: (8.75/20mA) *0X7FFF =14336=0x3800
