salida de poder: | 25W | Transmitir: | Audio de Digitaces |
---|---|---|---|
chip: | LoRa | Interfaz: | RS232/RS485/TTL |
frecuencia: | banda 150MHz | Distancia: | 30km+ |
Alta luz: | módulo audio digital,módulo audio del transmisor-receptor |

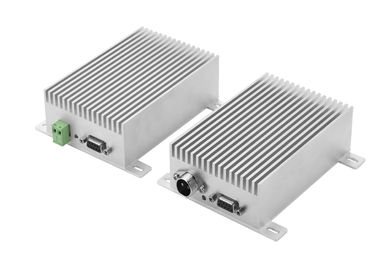

banda audio del VHF/frecuencia ultraelevada del módulo 25w de Digitaces del módulo audio inalámbrico de los 50km para la voz que transmite
Especificaciones:
Características principales:
La voz de Digitaces/la transmisión de datos, voz está en prioridad.
Transmisión de voz de poco ruido, clara.
Con la encripción, no fácil ser descifrado.
Apoye la programación de usuario de la frecuencia ultraelevada del VHF (136MHZ-174MHZ, 220-240MHZ) (410MHZ-470MHZ).
Con el interfaz RS232&RS485 2, TTL modificada para requisitos particulares.
Alta sensibilidad de recepción hasta -125dB.
distancia de transmisión de la gama larga de los 50km-80km LOS.
Sobre - la tarifa de datos de aire 1200-4800bps settable por el usuario, tarifa de datos seriales 1200-115200 settable por el usuario
tiempo de transferencia de transmitir-recepción corto, retraso de la comunicación menos que 3Ms.
Definiciones del Pin
Pernos | LS-DA25000 | Observación | |
Conector macho de la línea aérea | 1 | El poner a tierra de la fuente de alimentación | |
2 | Fuente de alimentación de DC12V | DC12V | |
Conector macho DB9 | 1 | PTT (el transmitir de la voz permite) | Bajo activo |
2 | RS-232/RXD | ||
3 | RS-232/TXD | ||
4 | AGND (tierra de la señal analógica) | ||
5 | Tierra | ||
6 | RS-485/A | ||
7 | RS-485/B | ||
8 | MIC (entrada de señal del MIC) | ||
9 | SP (hable la salida, 8Ohm 1W) |
Parámetros técnicos
Gama de frecuencia | 136-174MHz, 220-240MHz, 410-470MHz |
Estabilidad de la frecuencia | 2.5PPm |
Transmita el poder | 25W |
Modulación | GFSK/4GFSK |
tarifa de datos de aire | 1200-4800bps |
Tarifa de datos seriales | 1200-115200bps |
Interfaz | RS232, RS485, TTL modificó para requisitos particulares |
Fuente de alimentación | 12V@10A |
Formato de datos del interfaz | 8E1/8N1/801 |
Recepción de sensibilidad | -125dBm@1200bps |
Ancho de banda del canal | 10KHZ@1200bps |
Temperatura de trabajo | -40-80 (grado industrial) |
Humedad de trabajo | humedad relativa del 10% a del 90%, ninguna condensación |
Corriente de emisión | 6A (la corriente de salida máxima no es menos que 10A) |
Recepción de la corriente | 80mA |
Dimensión (L/W/H) | 86 X 45X 20m m |
Peso (g) | 500g |
Frecuencia
Usos Comunicación marina sistema de vigilancia de los pozos de agua, del agua y de tratamiento de aguas residuales Producción petrolífera de petróleo y gas, supervisión de la tubería, distribución del gas, supervisión de la red del calor Accione la previsión, automatización de la distribución, control de carga Sistema de colocación de GPS, transmisión de datos móvil Supervisión y control, transmisión de datos del buque (UMV) del control del robot Ejército, comunicaciones de la policía Terremoto, meteorología, protección del medio ambiente y control urbano de la iluminación Ferrocarril, transporte, metalurgia, industria química y control de proceso de la automatización industrial Teledirigido industrial, telemetría, sistema de adquisición de datos automatizado |
