| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KSE |
| Certificación: | UL, ISO |
| Cantidad de orden mínima: | 5 |
| Precio: | Negociate |
| Detalles de empaquetado: | estándar |
| Tiempo de entrega: | 3-35 días |
| Condiciones de pago: | T / T, Paypal, Western Union |
| Capacidad de la fuente: | 1000000pcs/month |
| capa: | De múltiples capas | color: | verde |
|---|---|---|---|
| Tamaño: | Opcional | Espesor: | Opcional |
| Alta luz: | Placa de circuito impreso multicapa,placa de circuito multi de la capa |
||
PWB para el servicio de múltiples capas del PWB de la buena calidad del PWB de los productos de la automatización de la industria
Nuestra fábrica proporciona servicio del PWB y de PCBA.
Como fabricante profesional de placa de circuito impresa, nuestra fábrica del PWB se ha estado centrando en la producción de PWB por más de 16 años
Podemos ofrecer 24 horas rápidamente muestreamos el servicio para PCBs de un sólo lado y de doble cara, 72 horas de servicio para 4 a 10 capas del PWB. La fábrica consiguió ISO9001: 2008 de DEKRA. En 2011, conseguido la UL y CQC. En 2013, pasado ISO/TS16949 de DEKRA también.
Por favor envíenos el gerber en el formato de RS274X para la cita.
Detalles

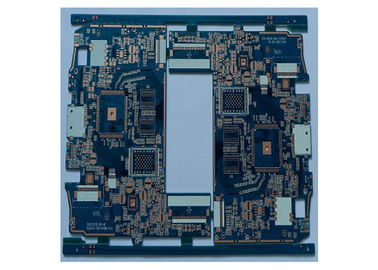

Nombre de producto: Tablero suave y duro
Grueso de la hoja: 1.6M M
Número de capas del PWB: seis capas (4 capas para los tableros duros y 2 capas para los tableros suaves)
Tipo de proceso: Shen Jin
Línea anchura mínima/líneas espaciamiento: 0.05/0.05M M
Abertura mínima: 0.1M M
Puntos de control especiales: líneas finas
Capacidad
| Artículo | Parámetros técnicos | Observaciones | ||
| Línea anchura mínima (milipulgada) | 3/4 | Se permiten las líneas parciales 3mil | ||
| Min. Space (milipulgada) | 3/4 | Se permiten las líneas parciales 3mil | ||
| Anchura Min. Annular Ring (milipulgada) | VIAS: 3mil | Sigua habiendo la anchura del anillo significa la distancia entre el borde del agujero a la cercanía del anillo | ||
| Agujeros componentes: 6mils | ||||
|
Min. Hole Size
|
Grueso del tablero<2> | 0.1m m | Refiere al agujero acabado | |
| Tablero Thickness>=2.0mm | Relación de aspecto<> | Refiere al agujero acabado | ||
| Max. Board Thickness | Solo y doble echados a un lado | 5.0m m | ||
| De múltiples capas | 5.0m m | |||
|
Min. Board Thickness
|
Solo y doble echados a un lado | 0.2m m | ||
| De múltiples capas | 4 capas: 0.4m m, 6 capas: 0.7m m, 8 capas: 1.1m m, 10 capas: 1.6m m | |||
| Max. Board Size | Solo y doble echados a un lado | 650 x 1100m m | ||
| De múltiples capas | 650 x 1100m m | |||
| Distancia entre la línea al borde del tablero | Esquema: 0.25m m | |||
| V-CUT: 0.4m m | ||||
| Max. Layers | 18 capas | |||
| Máscara de la soldadura | Ventana de la máscara (milipulgada) | 2/4 | ||
| Puente de la máscara (milipulgada) | 6 | |||
| Color | Negro blanco azul rojo amarillo verde | |||
| Leyenda | Línea anchura mínima (milipulgada) | 5/8 | ||
| Color | Blanco, negro, amarillo, ect. | |||
| Galjanoplastia superficial | HAL (con el Pb libre), Ni/Au plateado, AG, IMM Ni/Au, Sn del IMM, AG, OSP etc. | |||
| Tolerancia acabada del grueso del tablero: |
0.2m m T<0>
T≥0.8mm, el ±8% |
|||
