| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KSE |
| Certificación: | UL, ISO |
| Cantidad de orden mínima: | 5 |
| Precio: | Negociate |
| Detalles de empaquetado: | estándar |
| Tiempo de entrega: | 3-35 días |
| Condiciones de pago: | T / T, Paypal, Western Union |
| Capacidad de la fuente: | 1000000pcs/month |
| capa: | De múltiples capas | color: | verde |
|---|---|---|---|
| Tamaño: | Opcional | Espesor: | Opcional |
| Alta luz: | placa de circuito multi de la capa,Asamblea de circuito impreso |
||

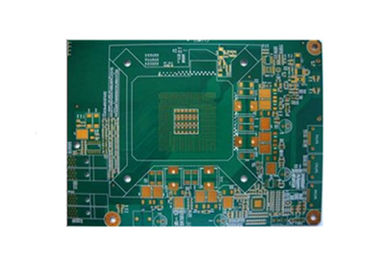

PWB 6-layers con la fábrica de alta calidad PCBA SMT del PWB de HDI
Como fabricante profesional de placa de circuito impresa, nuestra fábrica del PWB se ha estado centrando en la producción de PWB por más de 16 años.
Tan aquí la recomendamos usted. Recepción para entrarnos en contacto con y para enviar su investigación si usted necesita el PWB, servicio de PCBA.
Detalles
Nombre de producto: 6 capas del PWB con HDI
Grueso del tablero: 2.0m m
Capa: 6 capas
Tratamiento superficial: Oro de la inmersión
Espacio mínimo del circuito: 0.1/0.1m m
Tamaño entero mínimo: 0.25m m
Particularidad: alta densidad e interconexión
Capacidad
| Artículo | Parámetros técnicos | Observaciones | ||
| Línea anchura mínima (milipulgada) | 3/4 | Se permiten las líneas parciales 3mil | ||
| Min. Space (milipulgada) | 3/4 | Se permiten las líneas parciales 3mil | ||
| Anchura Min. Annular Ring (milipulgada) | VIAS: 3mil | Sigua habiendo la anchura del anillo significa la distancia entre el borde del agujero a la cercanía del anillo | ||
| Agujeros componentes: 6mils | ||||
|
Min. Hole Size
|
Grueso del tablero<2> | 0.1m m | Refiere al agujero acabado | |
| Tablero Thickness>=2.0mm | Relación de aspecto<> | Refiere al agujero acabado | ||
| Max. Board Thickness | Solo y doble echados a un lado | 5.0m m | ||
| De múltiples capas | 5.0m m | |||
|
Min. Board Thickness
|
Solo y doble echados a un lado | 0.2m m | ||
| De múltiples capas | 4 capas: 0.4m m, 6 capas: 0.7m m, 8 capas: 1.1m m, 10 capas: 1.6m m | |||
| Max. Board Size | Solo y doble echados a un lado | 650 x 1100m m | ||
| De múltiples capas | 650 x 1100m m | |||
| Distancia entre la línea al borde del tablero | Esquema: 0.25m m | |||
| V-CUT: 0.4m m | ||||
| Max. Layers | 18 capas | |||
| Máscara de la soldadura | Ventana de la máscara (milipulgada) | 2/4 | ||
| Puente de la máscara (milipulgada) | 6 | |||
| Color | Negro blanco azul rojo amarillo verde | |||
| Leyenda | Línea anchura mínima (milipulgada) | 5/8 | ||
| Color | Blanco, negro, amarillo, ect. | |||
| Galjanoplastia superficial | HAL (con el Pb libre), Ni/Au plateado, AG, IMM Ni/Au, Sn del IMM, AG, OSP etc. | |||
| Tolerancia acabada del grueso del tablero: |
0.2m m T<0>
T≥0.8mm, el ±8% |
|||
