| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | LS |
| Certificación: | CE |
| Número de modelo: | LS-TD4015 |
| Cantidad de orden mínima: | 1PC |
| Precio: | negociate |
| Detalles de empaquetado: | estándar |
| Tiempo de entrega: | 3-6 días |
| Condiciones de pago: | T / T, Western Union, PayPal |
| Capacidad de la fuente: | 10000PCS |
| De entrada: | PT100, PT1000, CU50, CU100 | de salida: | RS485 |
|---|---|---|---|
| Manera del montaje: | Montaje del Dinar-carril | Fuente de alimentación: | 24V DC |
| Alta luz: | anuncio DA del convertidor,convertidor audio universal del anuncio |
||
1. Introducción general

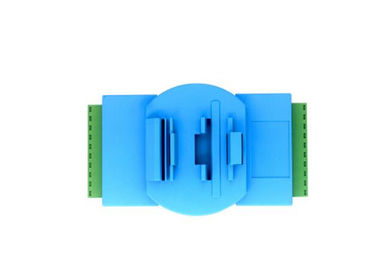

El LS-TD4015 es un producto estándar de la adquisición de la IDT del grado industrial que apoya PT100, PT1000, Cu50, Cu100, Ge53, BA1, el BA2, entradas trifilares de la IDT del canal R5000 y R500 6. El interfaz RS485 es optoelectrónico aislado. La pieza de la adquisición del ANUNCIO es también optoelectrónica del módulo aislada. Adopta protocolo estándar de MODBUS RTU. La denuncia con los estándares industriales, LS-TD4015 es conveniente de utilizar para una variedad de usos y de sistemas industriales de la automatización. Es conveniente comunicar con el equipo host y realizar un establecimiento de una red rápido y construir su sistema de vigilancia.
Ayudas de la resistencia termal:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
2. Parámetro
| Parámetro de la técnica | Descripción |
| Fuente de alimentación | 9~30V DC |
| Gamas de la entrada | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 y R500 |
| Corriente de la excitación | 250uA |
| Ventaja | Cada canal apoya la configuración independiente (6 canales se pueden fijar por separado) |
| Tipo de la entrada | 6 entrada del alambre de los canales 3 |
| Recoja la frecuencia | ANUNCIO que recoge frequency≤10Hz (tarifa total) |
| Resolución | pedazo 16 |
| Clase de la exactitud | ≤ el ±0.1% (errores del cable de cableado no incluidos) |
| Impedancia de entrada | 20MΩ |
| Interfaz | RS-485 |
| Protocolo |
Omita Modbus-RTU, ayuda 8N1, 8O1, 8E1. Formato de datos: Software de SCADA, PLC, compatible con ADAM-4015+. Si usted necesita MODBUS-ASCII u otro, especifique por favor al poner orden |
| Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distancia | Distancia RS485<1000m> |
| Estabilidad | Utilice los microprocesadores de alta calidad dentro, la operación dual incorporada del perro guardián, confiable y estable |
| Nivel de la protección | Accione la protección de la polaridad del Pin, el aislamiento del Pin de la entrada Pin y protección del puerto de comunicación ±15KV ESD, voltaje 2500Vrms, 500DC continuo, protección contra la luz, protección contra sobrecargas, de la entrada fotoeléctricos del ANUNCIO del aislamiento |
| Consumo de energía | <2000mw> |
| Peso | 0.3kg |
| Manera del montaje | Instalación en forma de "U" del carril del dinar del estándar 35m m |
3. Definición del Pin
| Pin no. | Nombre de Pin | Descripción |
| 1 | COM4 | Puerto COM CH4 |
| 2 | RTD4- | CH4 de la entrada de la IDT |
| 3 | RTD4+ | Entrada ch4+ de la IDT |
| 4 | COM5 | Puerto COM del Ch 5 |
| 5 | RTD5- | Entrada ch5- de la IDT |
| 6 | RTD5+ | Entrada ch5+ de la IDT |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | DATOS | RS-485 B |
| 12 | +VS | Fuente de alimentación + (9~30V) |
| 13 | Tierra | Fuente de alimentación - (tierra del poder) |
| 14 | RTD0+ | Entrada de la IDT ch0 + |
| 15 | RTD0- | Entrada ch0 de la IDT - |
| 16 | COM0 | COM Ch0 vira hacia el lado de babor |
| 17 | RTD1+ | La IDT entró ch1+ |
| 18 | RTD1- | La IDT entró ch1- |
| 19 | COM1 | COM Ch1 vira hacia el lado de babor |
| 20 | RTD2+ | La IDT entró ch2+ |
| 21 | RTD2- | La IDT entró ch2- |
| 22 | COM2 | COM Ch2 vira hacia el lado de babor |
| 23 | RTD3+ | La IDT entró ch3+ |
| 24 | RTD3- | La IDT entró ch3- |
| 25 | COM3 | COM Ch3 vira hacia el lado de babor |
| 26 | Tierra | Tierra |
