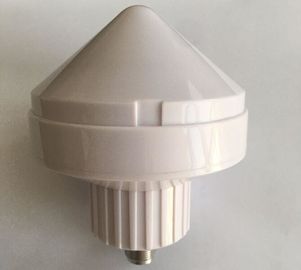

Antena femenina de la seta de N Connnector 50W BDS 4dBi GPS

Antena femenina de la seta de N Connnector 50W BDS 4dBi GPS
Antena femenina de la seta de N Connnector 50W BDS 4dBi GPS

Ampliación de imagen :  Antena femenina de la seta de N Connnector 50W BDS 4dBi GPS

Datos del producto:
Lugar de origen: China
Nombre de la marca: Lensen
Número de modelo: LS-GPS-BDS
Pago y Envío Términos:
Cantidad de orden mínima: 10pcs
Precio: negotiable
Detalles de empaquetado: cartón del stadard
Tiempo de entrega: 3-8días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 6000pcs/month
Contacto

Antena femenina de la seta de N Connnector 50W BDS 4dBi GPS

descripción
frecuencia: 1575.42±5MHz, 1561.098±5 megaciclo Aumento: 38
Conector: N-F Tipo: Activo
Uso para: Sistema de GPS y de BDS Recinto: Seta del ABS
Resaltar:

antena de la seta de 50W GPS

,

Antena de la seta de BDS GPS

,

antena activa de 4dBi GPS

Parámetro de la técnica de GPS&BDS
Frecuencia (megaciclos)

1575.42±5MHz,

1561.098±5 megaciclo
Aumento (dBi) 38±2
Salida VSWR ≤
Polarización Polarización circular derecha (RHCP)
anchura de haz 3dB 110±100

Salida de LNA

(salida del punto de la compresión 1dB)

 >0dBm
Fuera del rechazo de la banda

f0 =1575.42MHz

minutode f0 =1575.42MHz+30MHz 12dBc

minutode f0 =1575.42MHz+50MHz 35dBc

minutode f0 =1575.42MHz+100MHz 70dBc

f1 =1561.098MHz

minutode f1 =1561.098MHz-30MHz 12dBc

minutode f1 =1561.098MHz-50MHz 35dBc

minutode f1 =1561.098MHz-100MHz 70dBc

Rechazo del atasco de la señal grande



 Al añadir una señal grande 10dBm en el 100MHz de frecuencia central, el aumento de la antena de GPS&BDS cambiará menos que 2dB. Al añadir una señal grande 0dBm en el 60MHz de frecuencia central, el aumento de la antena de GPS&BDS cambiará menos que 2dB. Al añadir una señal grande de -10dBm en el 50MHz de frecuencia central, el aumento de la antena de GPS&BDS cambiará menos que 2Db. Bajo todas las condiciones antedichas, el receptor de GPS puede trabajar normalmente.
Hacia fuera impedancia (W) 50
Fuente de alimentación (v) 4-5.5
Consumo de energía (mA) <45ma at="" environmental="" specification="">

Parámetro de la técnica de GPS&BDS LNA


Frecuencia (megaciclos) 1575.42±5 megaciclo, 1561.098±5 megaciclo
Aumento (dBi) 34±2
Ondulación de la banda útil

el 1575.42M ±1.023MHz: <1db>

el 1575.42M ±5MHz: <>

1561.098M±5MHz: <>

Salida del punto de la compresión de LNA 1dB >0dBm

Fuera del rechazo de la banda



f0 =1575.42MHz

minutode f0 =1575.42MHz+30MHz 12dBc

minutode f0 =1575.42MHz+50MHz 35dBc

minutode f0 =1575.42MHz+100MHz 70dBc

f1 =1561.098MHz

minutode f1 =1561.098MHz-30MHz 12dBc

minutode f1 =1561.098MHz-50MHz 35dBc

minutode f1 =1561.098MHz-100MHz 70dBc


Figura de ruido ≤2.7dB
VSWR entrado ≤3:1
Salida VSWR ≤2.5:1



Parámetro dieléctrico de la técnica de la antena de GPS

Frecuencia: 1575.42±5 megaciclo, 1561.098±5 megaciclo

Aumento: dBi 4

Salida VSWR: máximo 1,5

Polarización: Polarización circular derecha (RHCP)

Frecuencia central: 1575MHz, el 1561.098M

Ancho de banda: 1575.42±5 megaciclo, 1561.098±5 megaciclo

Impendance: 50W



Requisitos del interfaz

Conector del RF con la impedancia característica de 50 ohmios

Puerto de la antena: Tipo del N-F



Requisitos de la confiabilidad

Los indicadores de la confiabilidad requeridos por la antena bimodal de GPS + de BDS son como sigue:

1. Funcionamiento de la oleada de relámpago (resistion de la oleada, según el estándar IEC61000-4-5 en 3kv, 1.2/50us. Impedancia de salida 2W. del instrumento) la corriente no es menos que 1.5KA, el tamaño de muestra es ≥3pcs; después de la prueba, la muestra no tiene ningún aspecto anormal y el funcionamiento eléctrico resuelve las especificaciones.

2. Índice MTBF (MTBF de la confiabilidad: El tiempo medio de buen funcionamiento) es mayor de 100.000 horas, proporcionando informes, datos estadísticos e informes previstos del análisis del fracaso.



Requisitos de proceso

Sin plomo. El material cumple con estándares ambientales de la UE RoHS.
