Señal analógica 4-20mA o 0-5V de LS-WJ28 8CH al convertidor serial de RS485 RS232

Informacion basica
Lugar de origen: China
Nombre de la marca: LS
Certificación: CE
Número de modelo: LS-WJ28
Cantidad de orden mínima: 2pc
Precio: negociate
Detalles de empaquetado: estándar
Tiempo de entrega: 3-6 días
Condiciones de pago: T / T, Western Union, PayPal
Capacidad de la fuente: 10000PCS
Entrada: Canales de la señal analógica 8 Salida: RS485/RS232
Manera del montaje: Montaje del Dinar-carril Fuente de alimentación: 24V DC
Alta luz:

4-20mA 8 canaliza el convertidor análogo

,

0-5V 8 canaliza el convertidor análogo

,

Convertidor de adquisición de datos RS232

LS-WJ28 señal de la corriente/del voltaje de canal de entradas de la serie 8 RS485/232 al convertidor, 24 ANUNCIOS de los pedazos de adquisición de datos

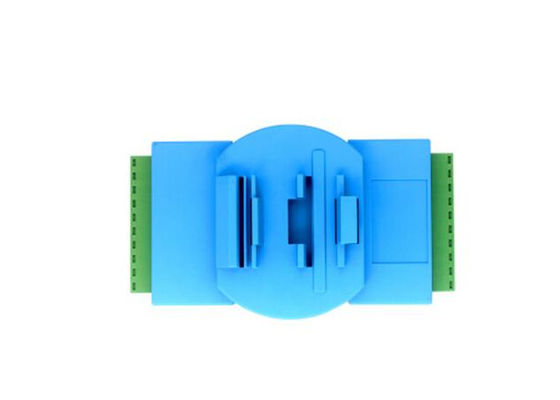

Señal analógica 4-20mA o 0-5V de LS-WJ28 8CH al convertidor serial de RS485 RS232 0



Características:
La adquisición de la señal analógica ocho, el convertidor aislado RS-485/232 hizo salir
convertidor del ANUNCIO 24-bit, el accuracy>0.05%
entrada actual de la señal 4-20mA/0-20mA o de señal del voltaje 0-5V/0-10V
El interfaz RS-485/232 puede ser exactitud programada del módulo de la calibración
Entrada-salida de la señal: Aislamiento 3000VDC
Gama ancha de la fuente: 8 ~ 32VDC
Alta confiabilidad, programación fácil, fácil aplicarse
Montaje estándar del carril DIN35
dirección del módulo de los ajustes, velocidad, etc. Usuario-programables.
Apoye el protocolo de Modbus RTU
Bajo costo, diseño modular tamaño pequeño
Tamaño: 120x60x43m m



Usos típicos:
medida, supervisión y control de la señal
Entrada-salida remota RS-485, de adquisición de datos
uso del control constructivo inteligente, ingeniería de la seguridad
sistema de control de la automatización industrial, el autobús RS-232/485

Aislamiento industrial de la señal y transmisión a largo plazo
operación y supervisión del equipo
medida de las señales del sensor
el de adquisición de datos y la registración industriales
médico, industrial y desarrollo de productos



Lista del producto:

WJ28 - U (A)□ - □

Voltaje entrado o interfaz de comunicaciones actual de la señal

U1: 0-5V A1: 0-1mA                                           485: Interfaz de la salida RS-485

U2: 0-10V A2: 0-10mA                                       232: Interfaz de la salida RS-232

U3: 0-75mV A3: 0-20mA

U4: 0-2.5V A4: 4-20mA

U5: 0-±5V A5: 0-±1mA

U6: 0-±10V A6: 0-±10mA

U7: 0-±100mV A7: 0-±20mA

U8: A8 definido por el usario: definido por el usario



Muestras de la selección:
Número de parte: WJ28-A4-485 (entrada de los canales 4-20mA de los medios 8, salida es el interfaz RS485)
Número de parte: WJ28-U1-232 (entrada de los canales 0-5V de los medios 8, salida es el interfaz RS232)
Número de parte: WJ28-U2-485 (entrada de los canales 0-10V de los medios 8, salida es el interfaz RS485)
Número de parte: WJ28- (A4) 6 (U2) 2-485

(Entrada de los canales 4-20mA de los medios 6, 2 entrada de los canales 0-10V, salida es el interfaz RS485)

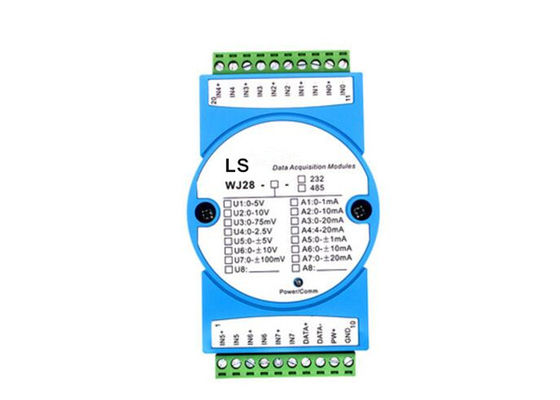

Señal analógica 4-20mA o 0-5V de LS-WJ28 8CH al convertidor serial de RS485 RS232 1



Cómo fijar protocolo de comunicación de Modbus RTU:

El protocolo del defecto del módulo es protocolo de comunicaciones del carácter. Si usted necesita fijar el módulo al protocolo de Modbus RTU, siga por favor estos ajustes:

1. Interruptor puesto de INIT a la posición de INIT.
2. conecte el cable eléctrico y el cable del interfaz de comunicaciones.
3. ponga la corriente, el módulo incorpora el estado de defecto automáticamente, la dirección 00, velocidad 9600.
4. la espera 5s, módulo es inicialización.
¡5. envíe el comando $00P1 (cr), comprueban la respuesta, si es! 00 (cr), sistema con éxito.
6. corte la corriente, interruptor de INIT a la posición NORMAL.
7. El módulo se ha fijado al modo del protocolo de Modbus RTU con éxito.



Nota: cuando usted ordena, elija por favor su entrada y salida u observe su número de parte.

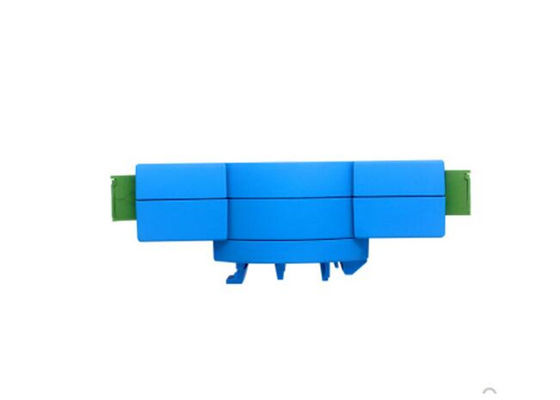

Señal analógica 4-20mA o 0-5V de LS-WJ28 8CH al convertidor serial de RS485 RS232 2
