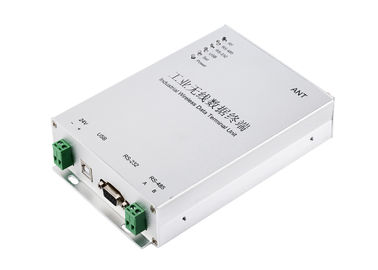

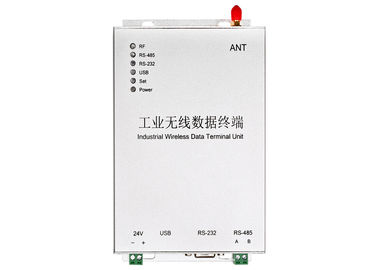

Módem de larga distancia de la radio de Ethernet LS-R524, comunicación inalámbrica el 10km del PLC
1. Introducción general
LS-R524 la radio DTU cuya distancia de transmisión alcanza el 10km LOS, apoya la comunicación inalámbrica entre PLC de la serie S7-200, S7-300 de Siemens, PLC de Schneider, protocolo de Modbus de las ayudas del PLC de Mitsubishi, del PLC etc. LS-R524 de ABB, incluyendo el protocolo de Modbus ASCII y de Modbus RTU, protocolo de PPI.
LS-R524 DTU puede también conectar con el transductor, HMI y los sensores para la comunicación inalámbrica. Apoya de punto a punto, punto a la transmisión de datos inalámbrica de los multi-puntos. La solución inalámbrica hace que la ventaja de mantenga a usuarios de los cables de cableado campo peligroso, fácil poner, ningún conocimiento del programa de la necesidad. Es una solución confiable y competitiva.
2. Campo del uso
* presión, flujo, recopilaciones de datos de la temperatura etc, transmisión inalámbrica y control en campo de agua/del tratamiento de aguas residuales
* velocidad del viento, precipitación, recopilación de datos de la humedad etc, transmisión inalámbrica y control en si estación de supervisión
* temperatura, humedad, concentraciones de recopilación de datos del CO2 etc, transmisión inalámbrica y control en invernadero de la agricultura
* supervisión inalámbrica y control del AGV
* otras clases de recopilación de datos inalámbrica y de transmisión del equipo del OEM
* comunicación inalámbrica entre el PLC y los sensores en la maquinaria y el equipo químicos, campo petrolífero.
3. especificación técnica
Frecuencia | 433MHz o 450MHz, 470MHz |
Salida de poder | 5W |
Ayuda del protocolo | Modbus estándar RTU o PPI |
Fuente de alimentación | uso 24V DC o 12V DC de 9-36V DC generalmente |
Interfaz | RS-485 (defecto) o RS232 o USB |
Canal no. | 15 canal, INMERSIÓN del uso a cambiar |
Antena | Antena libre del lechón con el cable del 1.5m (antena del lechón de la compra 5.5dBi) |
Temperatura | -35℃~+75℃ (industrial) |
Dimensión | 175×115×32 (milímetro) excluyen la antena |
Método del arreglo | Tornillo |
4. Ejemplos de uso LS-R524:
5. Establecimiento de una red de LS-R524 DTU
LS-R524 DTU adopta modo semidúplex de la comunicación. Se adapta al punto a la comunicación de los multipoints. De esta manera, debemos fijar 1 módulo como amo y otros como esclavos. Cada esclavo tiene su propio marco de datos único de las aplicaciones del amo de la identificación con la identificación para transmitir datos o comando. Todos los esclavos recibirán datos y compararán la identificación recibida con su propia identificación. Si la identificación es lo mismo, recíbalo y dé la respuesta correspondiente que acuerda el comando. Si la identificación es diferente, apenas ignórela, no dan ninguna respuesta. Todo el éstos deben acabar por protocolo superior. Puede prometer que hay solamente una radio está en el modo que transmite adentro en cualquier momento para evitar interferencia.
LS-R524 RTU puede también utilizar para la comunicación de punto a punto. Esto es más fácil. Cuando usted programa el puerto serie, obsérvelo por favor es semidúplex y hay retraso de transmisión inalámbrico.
6. Ajuste de los interruptores dip de LS-R524 DTU
Nota: sobre el ajuste del canal
Canal no. | Ajuste de la INMERSIÓN | Canal no. | Ajuste de la INMERSIÓN | Canal no. | Ajuste de la INMERSIÓN | Canal no. | Ajuste de la INMERSIÓN |
1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
DIP1 EN los medios 1
DIP2 EN los medios 2
DIP3 EN los medios 4
DIP4 EN los medios 8
Por ejemplo, el canal 15, usted necesita fijar la INMERSIÓN 1, 2, 3 y 4 todos ENCENDIDO
Sobre el indicador del LED
a. Cuando el módulo está poder prendido, el PODER LED está siempre ENCENDIDO (rojo).
b. Cuando el módulo entra para fijar el modo (INMERSIÓN 8 ENCENDIDO), FIJE EL LED está siempre ENCENDIDO (rojo).
c. Cuando el módulo está transmitiendo,
si usted utiliza el puerto RS232, RS232 LED centella (verde) regularmente.
si usted utiliza el puerto RS485, RS485 LED centella (verde) regularmente.
si usted utiliza el puerto de USB, el USB LED centella (verde) regularmente.
d. Cuando el módulo está recibiendo, el RF LED centella (azul) regularmente.
