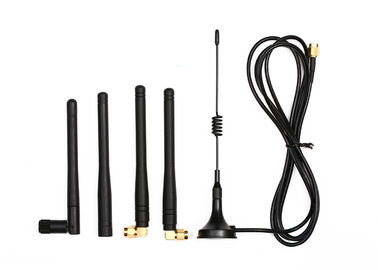

5W radio de radio inalámbrica DTU del reemplazo del cable de interfaz USB del módem RS232 RS485

reemplazo de radio inalámbrico del cable de interfaz USB del módem RS232 RS485 del PLC 5W para Modbus RTU


1. Introducción general

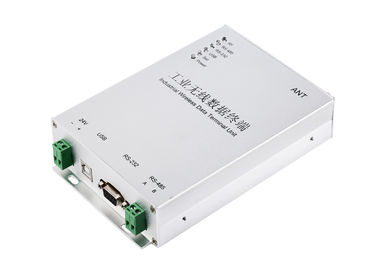

LS-R524 la radio DTU cuya distancia de transmisión alcanza el 10km LOS, apoya la comunicación inalámbrica entre PLC de la serie S7-200, S7-300 de Siemens, PLC de Schneider, protocolo de Modbus de las ayudas del PLC de Mitsubishi, del PLC etc. LS-R524 de ABB, incluyendo el protocolo de Modbus ASCII y de Modbus RTU, protocolo de PPI.

LS-R524 DTU puede también conectar con el transductor, HMI y los sensores para la comunicación inalámbrica. Apoya de punto a punto, punto a la transmisión de datos inalámbrica de los multi-puntos. La solución inalámbrica hace que la ventaja de mantenga a usuarios de los cables de cableado campo peligroso, fácil poner, ningún conocimiento del programa de la necesidad. Es una solución confiable y competitiva.

2. Campo del uso
* presión, flujo, recopilaciones de datos de la temperatura etc, transmisión inalámbrica y control en campo de agua/del tratamiento de aguas residuales
* velocidad del viento, precipitación, recopilación de datos de la humedad etc, transmisión inalámbrica y control en si estación de supervisión
* temperatura, humedad, concentraciones de recopilación de datos del CO2 etc, transmisión inalámbrica y control en invernadero de la agricultura

* supervisión inalámbrica y control del AGV
* otras clases de recopilación de datos inalámbrica y de transmisión del equipo del OEM
* comunicación inalámbrica entre el PLC y los sensores en la maquinaria y el equipo químicos, campo petrolífero.


3. especificación técnica

4. Ejemplos de uso LS-R524:
4,1


4,2


4,3

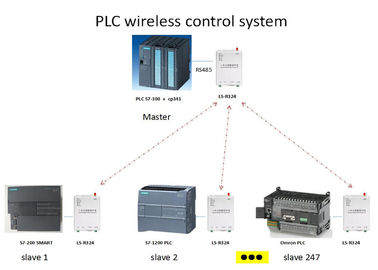

5. Establecimiento de una red de LS-R524 DTU
LS-R524 DTU adopta modo semidúplex de la comunicación. Se adapta al punto a la comunicación de los multipoints. De esta manera, debemos fijar 1 módulo como amo y otros como esclavos. Cada esclavo tiene su propio marco de datos único de las aplicaciones del amo de la identificación con la identificación para transmitir datos o comando. Todos los esclavos recibirán datos y compararán la identificación recibida con su propia identificación. Si la identificación es lo mismo, recíbalo y dé la respuesta correspondiente que acuerda el comando. Si la identificación es diferente, apenas ignórela, no dan ninguna respuesta. Todo el éstos deben acabar por protocolo superior. Puede prometer que hay solamente una radio está en el modo que transmite adentro en cualquier momento para evitar interferencia.

LS-R524 RTU puede también utilizar para la comunicación de punto a punto. Esto es más fácil. Cuando usted programa el puerto serie, obsérvelo por favor es semidúplex y hay retraso de transmisión inalámbrico.

6. Ajuste de los interruptores dip de LS-R524 DTU

Nota: sobre el ajuste del canal

DIP1 EN los medios 1
DIP2 EN los medios 2
DIP3 EN los medios 4
DIP4 EN los medios 8
Por ejemplo, el canal 15, usted necesita fijar la INMERSIÓN 1, 2, 3 y 4 todos ENCENDIDO

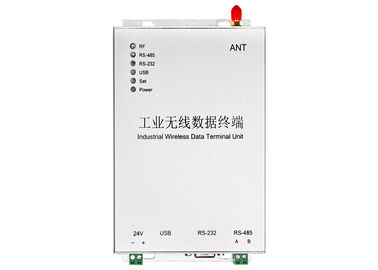

Sobre el indicador del LED
a. Cuando el módulo está poder prendido, el PODER LED está siempre ENCENDIDO (rojo).
b. Cuando el módulo entra para fijar el modo (INMERSIÓN 8 ENCENDIDO), FIJE EL LED está siempre ENCENDIDO (rojo).
c. Cuando el módulo está transmitiendo,
si usted utiliza el puerto RS232, RS232 LED centella (verde) regularmente.
si usted utiliza el puerto RS485, RS485 LED centella (verde) regularmente.
si usted utiliza el puerto de USB, el USB LED centella (verde) regularmente.
d. Cuando el módulo está recibiendo, el RF LED centella (azul) regularmente.


8. Aviso de LS-R524 DTU en el uso real
8,1 tiempo de retraso inalámbrico de LS-R524 DTU.
Debido a LS-R524 adopta tecnología de FEC (corrección de error delantero) etc para procesar sus datos antes de transmitir, hay un rato de retraso entre RxD LS-R524 de un transmisor-receptor ‘A’ recibe sus datos, lo transmite y el otro transmisor-receptor ‘B’ recibe y transmite por su TxD. Diversa velocidad del RF causa diverso tiempo de retraso. Vea por favor el tiempo de retraso específico abajo:



8,2 método de corrección de error de LS-R524 DTU
Para prometer su sistema para ser más estables y confiables, sugerimos que usted añade el control o el CRC para retransmitir datos si hay error.

8,3 método de la transmisión de LS-R524 DTU para el paquete grande de los datos
En teoría, LS-R524 puede transmitir no el paquete de los datos del límite, pero no le sugerimos para transmitir el paquete demasiado grande de los datos. Sugerimos cada paquete menos que 120B, un mejor 60-100B. También sugerimos su uso ARQ del programa de volver a enviar el paquete con error.
Por ejemplo, suponemos que la AZUFAIFA real de la comunicación es 10-4, y el usuario necesita enviar un fichero 1KB (10000bit), si usted transmite vía 1 paquete, en teoría, allí es el error 1bit en cada hora de recepción, así que este fichero 1KB no puede transmitir correctamente todo el tiempo.
Si usted puede dividir el 1KB archiva en el paquete 10, cada paquete transmite 100B, en teoría, allí pudo ser error después de que usted envíe 10 paquetes. El módulo volverá a enviar ese paquete vía ARQ. Aunque, enviamos 1 más paquete y la eficacia entera reducen, pero éste puede prometer que todos los datos se pueden recibir correctamente.
