salida de poder: | 1W | Freuquency: | 4g |
---|---|---|---|
Interfaz: | RS232/RS485/TTL | Protocolo: | Modbus TCP/IP |
Distancia: | No límite | módulo: | EC25 |
Alta luz: | módem de 4G LTE,módulo de 4G LTE |

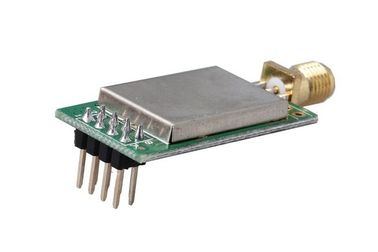

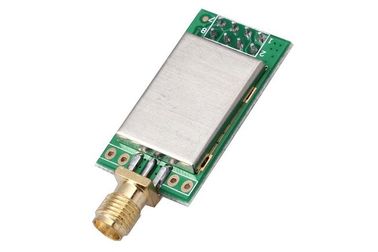

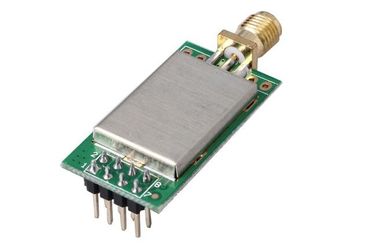

el módem inalámbrico G/M del SMS del módem 4g Lte DTU del IP del Tcp de la entrada de 1W 4G fijó el módulo inalámbrico
Especificaciones:
1)Características principales
Ayuda 4G/3G/2G, móvil, telecomunicaciones y China Unicom;
Transmisión transparente de los datos bidireccionales entre los terminales TTL, RS485, RS232, y servidor;
Paquete de registro definido por el usario de la ayuda y latido del corazón;
Zócalo estándar del interfaz de comunicaciones del TCP/IP en servidor;
La desconexión anti inteligente, apoya la prueba en línea y el mantenimiento en línea, entonces desconectada automático vuelve a marcar, se asegura de que el equipo está siempre en línea;
Apoye la configuración del Domain Name, del IP, del número de puerto, de APN, del puerto serie, de la velocidad y de otros parámetros a través de puerto serie;
Apoye la configuración remota, mejora remota del firmware;
Apoye IP fijo y el Domain Name DNS.
2)Parámetros técnicos
Tipo | Parámetros | Unidad | ||||||
Mínimo | Valor típico | Máximo | ||||||
Propiedad eléctrica (25℃) | ||||||||
Voltaje de las tuberías | 4,75 | 12 | 36 | V | ||||
Corriente de trabajo | 70 | 150 | 250 | mA | ||||
Corriente máxima | - | - | 2000 | mA | ||||
Funcionamiento inalámbrico (25℃) | ||||||||
Gama de frecuencia | 4G 3G 2G | - | ||||||
Sensibilidad | -106dBm | - | ||||||
Max. Emission Power |
|
- | ||||||
Funcionamiento general | ||||||||
Tarifa del interfaz | 1200 | 9600 | 115200 | BPS | ||||
Nivel de interfaz | RS485, RS232, TTL | |||||||
Temperatura de trabajo | -40 | 80 | ℃ | |||||
Dimensión | 52×35×10 (no incluyendo la antena y los accesorios) | milímetro |
3) Definición del Pin
Pernos | Definición | Entrada-salida | Descripción de la función |
1 | VCC | Entrada | Fuente de alimentación positiva (4.75V-36V) |
2 | Rxd_TTL/232 | Entrada | entrada del puerto serie 3.3V del nivel TTL/RS232 |
3 | Txd_TTL/232 | Salida | entrada del puerto serie 3.3V del nivel TTL/RS232 |
4 | Tierra | Entrada | Fuente de alimentación negativa |
5 | SGND | Entrada | SGND |
