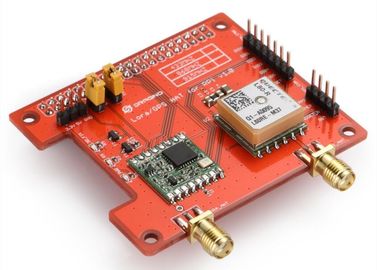

4G tablero de extensión inalámbrico de larga distancia de la entrada 433/868/915Mhz GPS para la frambuesa pi

4G tablero de extensión inalámbrico de larga distancia de la entrada 433/868/915Mhz GPS para la frambuesa pi

El Lora/GPS_HAT es un módulo del expension para LoRaWan para los ues con el producto de la frambuesa Pi.This se piensa para ésos interesados en desarrollar las soluciones de LoRaWAN.

El SOMBRERO de Lora/GPS se basa en el transmisor-receptor SX1276/SX1278. El adición en L80 GPS (base en MTK MT3339) se diseña para los usos que utilizan GPS conectado vía los puertos serie con la frambuesa pi tal como usos de la sincronización o los usos generales que requieren la información de GPS.

Los transmisores-receptores del SOMBRERO de Lora/GPS ofrecen el módem de la gama larga de LoRa™ que proporciona la comunicación ultra-larga del espectro de extensión de gama y la alta inmunidad de interferencia mientras que minimiza el consumo actual. El SOMBRERO de Lora/GPD puede alcanzar una sensibilidad de -148dBm excesivo usando un cristal del bajo costo y una cuenta de materiales. La alta sensibilidad combinada con el presupuesto principal del vínculo de la industria integrada de +20 del dBm producciones del amplificador de potencia que la hace óptima para cualquier uso que requiere la gama o la robustez. LoRa™ también proporciona ventajas significativas en el bloqueo y la selectividad sobre las técnicas convencionales de la modulación, solucionando el compromiso tradicional del diseño entre la gama, la inmunidad de interferencia y el consumo de energía.

Este tablero puede calcular y predecir órbitas automáticamente usando los datos del calendario astronómico (hasta 3 días) almacenados en memoria Flash interna, así que el SOMBRERO puede fijar la posición rápidamente incluso en los niveles de señal interiores con el bajo consumo de energía. Con la tecnología de AlwaysLocate™, el SOMBRERO de Lora/GPS puede ajustar adaptante la época con./desc. de alcanzar el equilibrio entre la colocación de exactitud y del consumo de energía según las condiciones ambientales y del movimiento. GPS también apoya la función de transferencia automática de la antena. Puede alcanzar la transferencia entre la antena interna del remiendo y la antena activa externa. Por otra parte, guarda el colocar durante el proceso de la transferencia.

Características:

• Banda de frecuencia: 868 MHZ/433 MHZ/915 megaciclo (preconfigure en fábrica)
• Bajo consumo de energía
• Compatible con la frambuesa pi 2 B/Raspberry modelo pi 3.
• Módem de LoRa™
• FSK, GFSK, MSK, GMSK, modulación de LoRa™and OOK
• Detección del preámbulo
• Velocidad configurable
• Sensor de temperatura incorporado e indicador de batería bajo
• Inmunidad de bloqueo excelente
• Sentido del RF y cad automáticos con el AFC ultrarrápido
• Ayuda DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Transferencia automática de GPS entre la antena interna del remiendo y la antena activa externa
• El PPS CONTRA NMEA puede ser a tiempo servicio utilizado
• Comando de SDK de la ayuda
• Accesorio LNA para una mejor sensibilidad
• EASY™, tecnología avanzada de AGPS sin memoria externa
• AlwaysLocate™, un regulador inteligente del modo periódico
• Modo de GPS FLP, consumo de energía del cerca de 50% del modo normal
• Protección del cortocircuito de la ayuda de GPS y detección de la antena

Especificaciones para Lora:

• presupuesto máximo del vínculo del DB 168.
• +20 dBm - 100 mW RF constante hechos salir contra.
• PA de la eficacia alta de +14 dBm.
• Tasa de bits programable hasta 300 Kbps.
• Alta sensibilidad: abajo al dBm -148.
• Parte frontal a prueba de balas: IIP3 = dBm -12,5.
• Inmunidad de bloqueo excelente.
• Corriente baja de RX de 10,3 mA, retención del registro del nA 200.
• Sintetizador completamente integrado con una resolución de 61 herzios.
• Modulación del FSK, de GFSK, de MSK, de GMSK, de LoRaTM y de OOK.
• Sincronizador incorporado del pedazo para la recuperación de reloj.
• Detección del preámbulo.
• rango dinámico RSSI del DB 127.
• Sentido del RF y cad automáticos con el AFC ultrarrápido.
• Motor del paquete hasta 256 bytes con el CRC.
• Sensor de temperatura incorporado e indicador de batería bajo.

Especificaciones para GPS:

• Base en MTK MT3339.
• Obediente con GPS, SBAS.
• Tasa de bits programable hasta 300 Kbps.
• Interfaces en serie UART: 4800~115200 BPS ajustables, defecto: 9600bps.
• Tarifa de la actualización: 1Hz (defecto), to10Hz ascendente.
• Protocolos: NMEA 0183, PMTK.
• Exactitud de la posición horizontal: Autónomo <2>
• TTFF@-130dBm con EASY™: Arranque en frio <15s>
• sin EASY™: Arranque en frio <35s>
• Exactitud de la sincronización: 1PPS hacia fuera 10ns, tiempo de la readquisición <1s>
• Exactitud de la velocidad sin ayuda <0>
• Adquisición -148dBm de la sensibilidad, siguiendo -165dBm, readquisición -160dBm.
• Altitud Max.18000m, velocidad máxima Max.515m/s, aceleración máxima 4G del funcionamiento dinámico.
• Canal 22 (seguimiento) /66 (adquisición) del receptor de la banda del L1 (1575.42MHz).

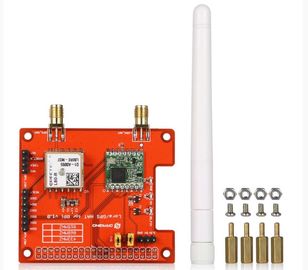

El paquete incluye:

• 1 SOMBRERO de x Lora/GPS
• 4 cilindros del latón de x
• 4 tornillos de x
• 4 nueces de x
• 1 antena de palillo del pegamento de x (868 megaciclos, 433 megaciclos o 915 megaciclos dependen de orden)
