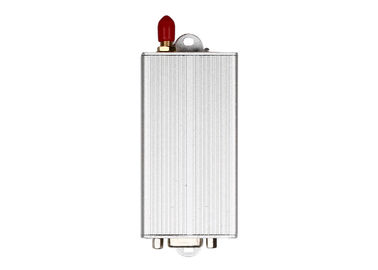

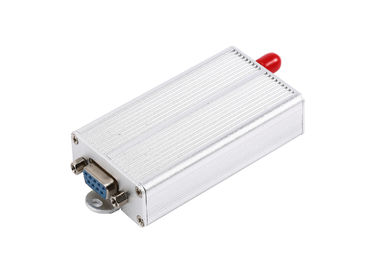

recinto de radio inalámbrico del aluminio del transmisor de datos seriales del módem de la frecuencia ultraelevada 433MHz RS232

Informacion basica
Lugar de origen: China
Nombre de la marca: Lensen
Certificación: CE
Número de modelo: LS-U1000D
Cantidad de orden mínima: 2pcs
Precio: Negotiation
Detalles de empaquetado: Cartón estándar
Tiempo de entrega: 2-6days
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 6000pcs/month
frecuencia: Frecuencia ultraelevada salida de poder: 1W
Distancia: los 2-3km LOS Puerto: RS232/RS485/TTL
Tipo del puerto: DB9 recinto: Aluminio
Alta luz:

Módem de radio de los datos

,

módem de radio serial

transmisor inalámbrico de los datos seriales del módem de la radio 433MHz los 2km RS232



Introducción:

Esto es un módem de la radio de la banda 1W de la frecuencia ultraelevada, nosotros fijó el defecto 433MHz

Utiliza el microprocesador CC1020 y STM8S105K6T6 MCU

Es ACEPTABLE controlar la distancia de los 2km



Parámetro:

Área de aplicación

Parámetro

FUNCIONAMIENTO
Salida de poder: 1W (fuente de alimentación de @5V)
Gama de visión del RF: 2000m@1200bps; 3000m@9600bps
Tarifa eficaz del RF: 1200/2400/4800/9600/19200bps
Canal del espacio: 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz)
Ancho de banda: <25khz>
Sensibilidad del receptor: -123dBm@1200bps (AZUFAIFA del 1%)
ESTABLECIMIENTO DE UNA RED
Topología del establecimiento de una red: De punto a punto, punto-a-de múltiples puntos
COMPATIBILIDAD
Serie KYL-200 y KYL-300
PODER
Voltaje de fuente: 5V DC (defecto), 3.3-3.6V (opcional)
Transmita la corriente: <450ma>
Reciba la corriente: <28ma>
GENERAL
Modo de la comunicación: Semidúplex
Banda de frecuencia: defecto 433MHz (400-470MHz a elección)
Canal: 8 (defecto), 16/32/64 (opcional)
Interfaz: TTL, RS232, RS485
PROPIEDADES FÍSICAS
Tamaño: 80mm×45mm×20m m
(excepto base de la antena y el perno de los datos)
Peso: 100g

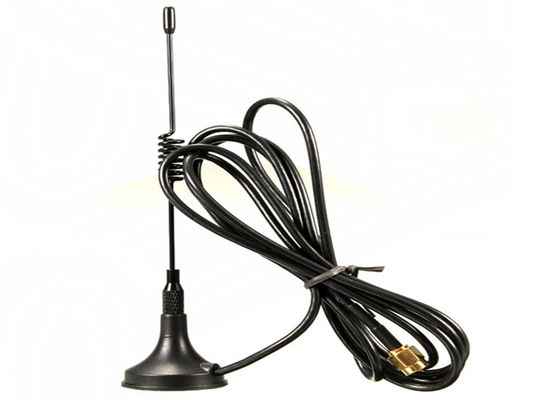

Base de la antena: 50Ω, SMA
Temperatura de funcionamiento: Industrial: - 40℃~+85℃ (TCXO)
Estabilidad de la frecuencia: ±2.5ppm industrial



Definición del Pin



Pin no.

Señal

Nombre

Función Nivel Conexión con el terminal Observaciones
1 Tierra El poner a tierra de la fuente de alimentación   Tierra
2 VCC Fuente de alimentación DC 5V
3 RxD/TTL Recepción de los datos TTL TxD
4 TxD/TTL El transmitir de los datos TTL RxD
5 SGND Señal
6 A (TXD) A de RS-485 (TxD de RS-232)   A (RxD)
7 B (RXD) B de RS-485 (RxD de RS-232)   B (TxD)
8 SUEÑO Control del sueño TTL Señal del sueño Válido bajo
9 PRUEBA Prueba de la fábrica
