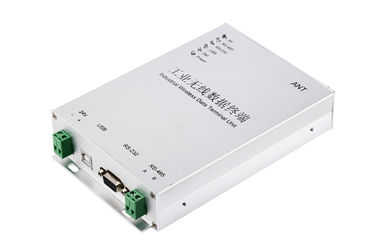

radio inalámbrica de la comunicación del PLC del módulo de radio inalámbrico RS485 de la fuente de alimentación de 5W 24V

Informacion basica
Lugar de origen: China
Nombre de la marca: Lensen
Número de modelo: LS-R524
Cantidad de orden mínima: 1PC
Precio: Negotiation
Detalles de empaquetado: Cartón estándar
Tiempo de entrega: 2-8días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 6000pcs/month
salida de poder: 5w Controle la distancia: el 10KM
Aplicación: Control de la radio del PLC recinto: Aluminio
Interfaz: RS232, RS485, USB Fuente de alimentación: 24V DC
Alta luz:

Módem de radio de los datos

,

módem de radio serial

radio inalámbrica de la comunicación del PLC del módulo inalámbrico RS485 de la fuente de alimentación de 5W 24V





1. Introducción general

Esto es una radio 5W para la transferencia de datos inalámbrica de larga distancia. Sus alcances de la distancia del control alrededor del 10km. Es ampliamente utilizada para la comunicación de la radio del PLC. Apoyamos el protocolo de Modbus RTU. LS-R524 DTU se puede conectar con el transductor, HMI y los sensores para la comunicación inalámbrica. Apoya de punto a punto, punto a la transmisión de datos inalámbrica de los multi-puntos. La solución inalámbrica hace que la ventaja de mantenga a usuarios de los cables de cableado campo peligroso, fácil poner, ningún conocimiento del programa de la necesidad. Es una solución confiable y competitiva.



2. especificación técnica

Frecuencia 433MHz o 450MHz, 470MHz
Salida de poder 5W
Ayuda del protocolo Modbus estándar RTU o PPI
Fuente de alimentación uso 24V DC o 12V DC de 9-36V DC generalmente
Interfaz RS-485 (defecto) o RS232 o USB
Canal no. 15 canal, INMERSIÓN del uso a cambiar
Antena Antena libre del lechón con el cable del 1.5m (antena del lechón de la compra 5.5dBi)
Temperatura -35℃~+75℃ (industrial)
Dimensión 175×115×32 (milímetro) excluyen la antena
Método del arreglo Tornillo

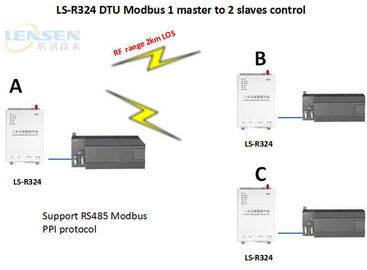

3. Ejemplos de uso LS-R524:

radio inalámbrica de la comunicación del PLC del módulo de radio inalámbrico RS485 de la fuente de alimentación de 5W 24V 0



4. Establecimiento de una red de LS-R524 DTU

LS-R524 DTU adopta modo semidúplex de la comunicación. Se adapta al punto a la comunicación de los multipoints. De esta manera, debemos fijar 1 módulo como amo y otros como esclavos. Cada esclavo tiene su propio marco de datos único de las aplicaciones del amo de la identificación con la identificación para transmitir datos o comando. Todos los esclavos recibirán datos y compararán la identificación recibida con su propia identificación. Si la identificación es lo mismo, recíbalo y dé la respuesta correspondiente que acuerda el comando. Si la identificación es diferente, apenas ignórela, no dan ninguna respuesta. Todo el éstos deben acabar por protocolo superior. Puede prometer que hay solamente una radio está en el modo que transmite adentro en cualquier momento para evitar interferencia.



LS-R524 RTU puede también utilizar para la comunicación de punto a punto. Esto es más fácil. Cuando usted programa el puerto serie, obsérvelo por favor es semidúplex y hay retraso de transmisión inalámbrico.



5. Ajuste de los interruptores dip de LS-R524 DTU

    radio inalámbrica de la comunicación del PLC del módulo de radio inalámbrico RS485 de la fuente de alimentación de 5W 24V 1

DIP3 EN los medios 4

DIP4 EN los medios 8

Por ejemplo, el canal 15, usted necesita fijar la INMERSIÓN 1, 2, 3 y 4 todos ENCENDIDO
