| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-V25000 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3-7days |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 1000pcs/month |
| Salida de poder: | 25W | Distancia: | los 20km |
|---|---|---|---|
| Material de la cubierta: | De aluminio | Frecuencia: | 150MHz |
| Tipo audio: | Análogo | ||
| Alta luz: | Módem de radio inalámbrico del VHF,módem de radio inalámbrico 150MHz,módulo de radio inalámbrico 25W |
||

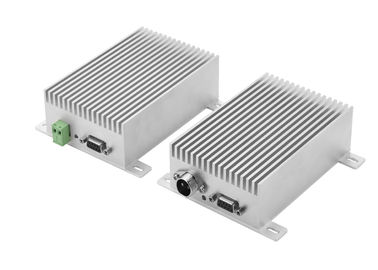

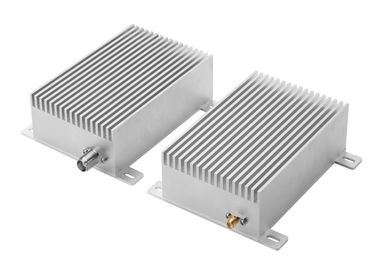

radio audio Marine Wireless Monitoring del módem 150MHz de la radio VHF 25W
Módem de la radio de la salida de poder de LS-V25000 25W.
Apoyamos RS232, RS485 o interfaz de TTL, usted puede elegir uno
Es ACEPTABLE transmitir datos o voz
Para la transmisión de datos, su velocidad es 1200bps o 2400bps.
Yo: Características:
1. Salida de poder más elevado: 25W
2. Distancia de transmisión larga: los hasta 20km
3. Banda de la banda 150MHz del VHF o banda 230MHz o 450MHz
4. Transmisión de datos, transmisión de voz muy bien
5. PLL doble, VCO doble, alta confiabilidad
6. Función de la VOZ
II. hoja de datos
, Índice general
●frecuencia: La banda de frecuencia del VHF y de la frecuencia ultraelevada (150MHz, 230MHz), puede almacenar cerca de 400 canales
●tolerancia de la frecuencia: ±2.5ppm
●Espaciamiento de canal: 25 kilociclos
●impedancia de la antena: 50Ω
●temperatura del ambiente: - ℃ 35 ℃~+75
●module el modo: MSK
●velocidad del aire: 1200bps/2400bps
B, índice del receptor
●sensibilidad: ≤0.25uV
●ratio del ruido del ignal (SNR): ≤-50dB
●Selectividad adyacente: ≥70dB
●Interferencia inter de la modulación: ≥70dB
●Inmunidad falsa del respouse: ≥70dB
C, índice del transmisor
●Transmita el poder: 25W
●module la distorsión: el ≤3%
●modulación de frecuencia residual: ≤-48dB
●desviación de frecuencia: ≤5KHz
●ratio del poder del orto-canal: ≤-70dB
●poder perdido: ≤5uW
●Distancia del RF: los 20km (poder de 25W RF en el aire abierto)
D, fuente de alimentación
●DC: 12 V (el ±10%)
●el esperar actual: ≤ 1 6 0 m A
●el transmitir actual: ≤ 6 A (transmita el poder 25W)
E, dimensión:
128*108*28m m
III. Pin Definition
| Conector | Pin No. | Nombre de Pin | Descripción | Observaciones |
| Conexión de poder | 1 | VCC | DC: 12V |
Por favor poder del uso DC 12V, más que 8A |
| 2 | Tierra | Tierra de la fuente de alimentación | ||
| Conexión de la señal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | RxD (A) |
RxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, solamente uno válido | |
| 3 | TXD (B) |
TxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, solamente uno válido | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | Tierra | Tierra de señal | ||
| 6 | PTT | El transmitir audio permite | Bajo está para transmitir | |
| 7 | MIC | Entrada de señal audio | Entrada de micrófono, sensibilidad 10mV de la modulación | |
| 8 | SP | Salida de la señal audio | Salida 8ohm 0.5W del amplificador audio | |
| 9 | SQ | Recepción de la comprobación de la señal | Recepción de la señal de portador, nivel |
Uso de LS-V25000
Salvamento, control marino
tráfico público
control automático industrial
horario de la energía eléctrica
monitor de la conservación del agua
colección de la señal y transmisión del sistema ferroviario
control de la extracción de aceite y del transporte
medida de pozos del aceite o de agua
supervisión hidrológica
supervisión de la estación meteorológica
protección forestal
edificio inteligente
geológico reconozca
ubicación móvil
entrenamiento militar
