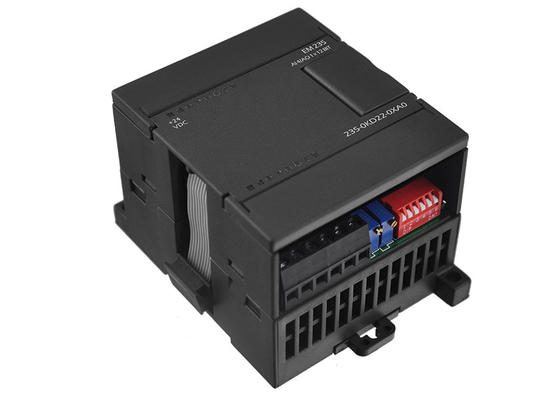

Regulador programable Analog Acquisition de la lógica del PLC de EM235 4AI 1AO

Regulador programable Analog Acquisition de la lógica del PLC de EM235 4AI 1AO

El PLC análogo de la adquisición de 4AI 1AO bajo costo el PLC de China del alto rendimiento

4AI, 1AO;

salida del voltaje de la resolución de 12 pedazos;

salida actual de la resolución de 11 pedazos

parámetros técnicos

Modelo	EM235 4 inputs/1 hace salir ×12bits
Descripción de producto	4AI, 1AO; salida del voltaje de la resolución de 12 pedazos; salida actual de la resolución de 11 pedazos
Característica entrada
Del consumo actual del autobús	30mA
Del consumo actual de L+	60mA
Apagón	2W
Número de entrada análoga	4
Tipo de la entrada de señal	Diferencial
Voltaje de entrada máximo	30V
Corriente de entrada máxima	32mA
Gama de la entrada de Voltange: Unipolar	0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V
Gama de la entrada de Voltange: Bipolar	±1V, ±2.5V, ±5V, ±10V ±25mV, ±50mV, ±100mV, ±250mV, ±500mV,
gama actual de la entrada	0~20mA,
Resolución	12bits
Gama bipolar, completa	0~32,000
Gama unipolar, completa	-32.000 ~+32.000
Tiempo de analógico a digital de la conversión	<250>
Característica de la salida
Número de entrada análoga	1
Gama de voltaje entrado	-10~+10V
Gama actual entrada	0~20mA
Inpedance de la carga
·para las salidas del voltaje	Minuto: 5KΩ
·para las salidas actuales	Máximo: 0.5KΩ
Resolución	salida del voltaje de 12 pedazos; salida actual de 11 pedazos
Formato de la palabra de datos
·Mostrable: salida del voltaje	-32.000 ~+32.000
·Mostrable: salida actual	0~32,000
Error básico	el ±0.5% de gama completa
Dimensiones (W x H x D) (milímetros)	71.2×80×62
Número de orden	LA O.N.U 235-0KD22-OXAO



Esquema eléctrico
