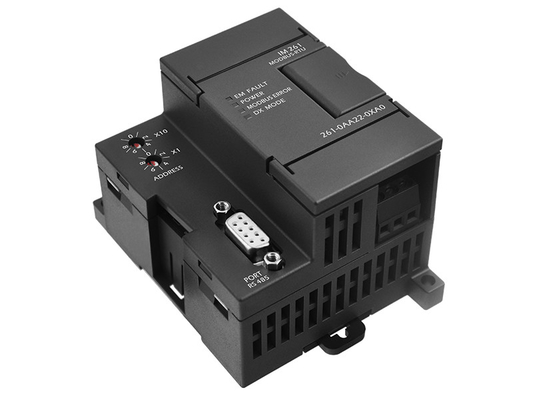

Esclavo Interface Module Controller del PLC Modbus RTU de EM223 RS485

Esclavo Interface Module Controller del PLC Modbus RTU de EM223 RS485

Esclavo Interface Module del PLC Modbus RTU

●IM261 es un módulo de interfaz auxiliar de MODBUS-RTU, puede ser establecimiento de una red y uso distribuido de la entrada-salida con el sistema principal de MODBUS,

●Sistema principal de la ayuda MODBUS (UN314, PLC de Siemens, PLC de Scheider, HMI)

●Velocidad de la comunicación de RS 485 de 9.6Kbs a 12Mbs que ajusta automáticamente

●El máximo apoya 99 esclavos que conectan,

●Adopta la protección optoelectrónica del aislamiento y de la sobreintensidad de corriente en extremo de RS 485,

●Con la función de la configuración/de la diagnosis.

parámetros técnicos



Gama del voltaje	20.4-28.8V DC
Interfaz	1 puerto RS485
Protocolo de conexión	Modbus-RTU
Ajuste de la dirección de estación	0 a 99 (por el interruptor del botón)
Estaciones máximas por período	32
Estaciones máximas por red	126, máximo 99 estaciones EM261
Velocidad	2400,4800,9600,19200,38400,57600,115200 bit/s
Módulos de la O.N.U 200 no.	7
Longitud de cable
< 93="">	1200 metros
187.5Kbps	1000 metros
500Kbps	400 metros
1-1.5Mbps	200 metros
3-12Mbps	100 metros
Dimensión	71*80*62



Esquema eléctrico
