salida de poder: | 100mW | Distancia: | 500m |
---|---|---|---|
frecuencia: | 433MHZ | recinto: | De plástico |
Alta luz: | transferencia de datos inalámbrica,transmisor-receptor de datos del rf |
transferencia inalámbrica inalámbrica RS485 del módulo de datos del módulo de datos de 100mW RF RS485 433MHz
Introducción:

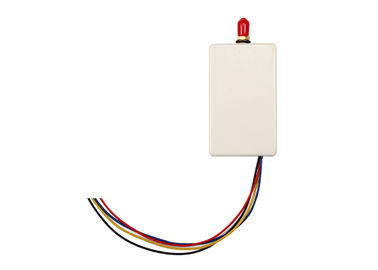

LS-U100S-RS485 es un módulo de datos de la banda 100mW de la frecuencia ultraelevada. Con la cubierta plástica elegante, es conveniente que usted conecte con los dispositivos RS485. Fácil instalar, ningún programa necesitó, ninguna tarifa de la comunicación.
Parámetro:
FUNCIONAMIENTO | |
Salida de poder: | 100mW |
Gama de visión del RF: | 1000m@1200bps; 600m@9600bps |
Tarifa eficaz del RF: | 1200/2400/4800/9600/19200bps |
Canal del espacio: | 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz) |
Ancho de banda: | <25khz> |
Sensibilidad del receptor: | -120dBm@1200bps, -115dbm (9600bps) |
Formato de datos: | 8N1, 8E1, 8O1 (modifique para requisitos particulares) |
COMPATIBILIDAD | |
LS-UN10, LS-U100, LS-U1000, serie LS-UN5000 | |
PODER | |
Voltaje de fuente: | 5V DC |
Transmita la corriente: | <40ma> |
Reciba la corriente: | <20ma> |
Corriente del sueño: | <20ua> |
GENERAL | |
Modo de la comunicación: | Semidúplex |
Banda de frecuencia: | 400MHz, o 450MHz, 470MHz |
Modulación de frecuencia | FSK/GFSK |
Canal: | 8 (defecto), 16/32/64 (opcional) |
Interfaz: | TTL, RS232, RS485 (elija uno) |
PROPIEDADES FÍSICAS | |
Tamaño: | 47mm×26mm×10m m (excepto base de la antena y el perno de los datos) |
Peso: | 20g |

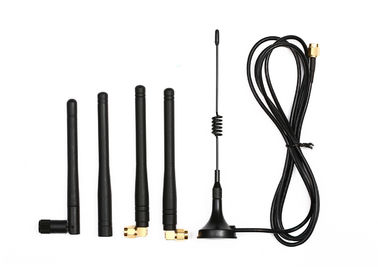

Base de la antena: | 50Ω, SMA |
Temperatura de funcionamiento: | Industrial: - 40℃~+85℃ (TCXO) |
Estabilidad de la frecuencia: | ±2.5ppm industrial |
Uso:
Control de espera de la radio de la máquina
Muestra de la exhibición de LED LED
Automatización de fábricas
Dispositivo de la toma
Sistema de irrigación
RS485 a la radio
Control de la robótica
Automatización casera

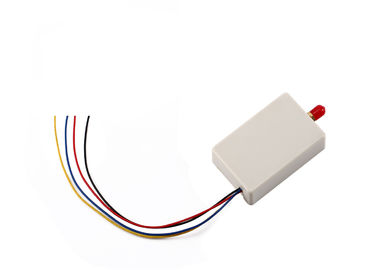

Definición del PIN:
Cable rojo---VCC 5V (fuente de alimentación DC)
Cable negro----Tierra (el poner a tierra de la fuente de alimentación)
Cable azul----485 A
Cable amarillo---485 B
