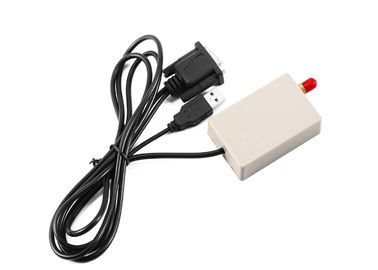

los datos inalámbricos 1W radian el módulo inalámbrico del transmisor-receptor del puerto de 433MHz RS232 con recinto plástico

La radio del módulo de datos de LS-U1000 RF RS232 comunica con RS485 control inalámbrico de los dispositivos el 1km

Introducción:

LS-U1000S-RS232 es un módulo de datos de la banda 1000mW de la frecuencia ultraelevada. Con la cubierta plástica elegante, DB9 el conector, es conveniente que usted conecte el puerto del RS232 del ordenador y otros dispositivos RS232. Fácil instalar, ningún programa necesitó, ninguna tarifa de la comunicación.

Parámetro:

Salida de poder: Fuente de la alimentación por USB

Poder del RF: 1W

Velocidad del aire: 1,200/2,400/4,800/9,600/19,200bps eligen uno

Velocidad del interfaz: 1,200/2,400/4,800/9,600/19,200bps programable

Banda de frecuencia: 433 o 400, 450, ISMO 470or otros

Interfaz: RS-232

Modo de la comunicación: semidúplex

Canal: 8 (defecto), 16/32 (modificado para requisitos particulares)

Reciba la corriente: <50ma>

Reciba la sensibilidad: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Corriente que transmite: <500ma>

Gama de visión del RF: los 2km (BER= 10-5@9600bps); los 3km (BER=10-5 @ 1200bps)

Tamaño: 68x 45 x 18m m (sin el puerto de la antena)

Uso:

Control de espera de la radio de la máquina

Amr (lectura de contador automática)

Muestra de la exhibición de LED LED

Supervisión inalámbrica

Automatización de fábricas

Dispositivo de la toma

Sistema de irrigación

RS232 a la radio

Control de la robótica

Automatización casera

Definición del PIN:

DB9 a conectar con el puerto del RS232 de su dispositivo

   USB para suministrar poder

La función del indicador del LED

a. El indicador del LED destella rojo para 0.5S cuando fuente de alimentación encendido.

b. El azul del centelleo del indicador del LED al recibir datos.

c. El rojo del centelleo del indicador del LED al transmitir datos.

d. El indicador del LED guarda oscuridad cuando el módulo está en modo de sueño.

Ajuste del parámetro por nuestro software

Usted puede utilizar nuestro software Lensen.exe para leer o para fijar el parámetro en el ordenador. Cuando usted conecta el módulo del RF con la PC por el cable de la prueba, recuerde por favor conectar el puerto de DB9 así como de USB con el ordenador.

Configuración del canal:

Cada canal tiene su punto de frecuencia fija que sea desarrollado de antemano a MCU en fábrica. Lo que sigue es la tabla de configuración para nuestro módulo común. Si usted necesita otros puntos de la frecuencia, diga por favor nuestras ventas cuando usted pone orden.
