Módulo de control inalámbrico inalámbrico del módulo de datos del Amr los 2km 1W RS485 RS485 a PTZ

Informacion basica
Lugar de origen: China
Nombre de la marca: Lensen
Certificación: CE, FCC
Número de modelo: LS-U1000S-B
Cantidad de orden mínima: 2pcs
Precio: Negotiation
Detalles de empaquetado: Cartón estándar
Tiempo de entrega: 2-6 días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 6000pcs/month
salida de poder: 1W frecuencia: 433MHZ
Distancia: los 2km LOS Aplicación: Amr
chip: CC1020 recinto: De plástico
Alta luz:

módulo de datos inalámbrico

,

transferencia de datos inalámbrica

control inalámbrico inalámbrico RS485 del Amr los 2km del módulo de datos de 1W RS485 al regulador de la radio de PTZ





Introducción:

LS-U1000S-RS485 es un módulo de datos de la banda 1000mW de la frecuencia ultraelevada. Con la cubierta plástica elegante, es conveniente que usted conecte con los dispositivos RS485 para los usos al aire libre. Fácil instalar, ningún programa necesitó, ninguna tarifa de la comunicación.



Parámetro:

Salida de poder: 5V DC u otro modificado para requisitos particulares

Poder del RF: 1W

Velocidad del aire: 1,200/2,400/4,800/9,600/19,200bps eligen uno

Velocidad del interfaz: 1,200/2,400/4,800/9,600/19,200bps programable

Banda de frecuencia: 433, o 400, 450, 470 o ISMO otros

Interfaz: RS485

Modo de la comunicación: Semidúplex

Canal: 8 (defecto), 16/32 (modificado para requisitos particulares)

Reciba la corriente: <50ma>

Reciba la sensibilidad: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Corriente que transmite: <500ma>

Gama de visión del RF: los 2km (BER= 10-5@9600bps); los 3km (BER=10-5 @ 1,200bps)

Tamaño: 68x 45 x 18m m (sin el puerto de la antena)



FUNCIONAMIENTO
Salida de poder: 1W
Gama de visión del RF: 3km@1200bps; 2km@9600bps
Tarifa eficaz del RF: 1200/2400/4800/9600/19200bps
Canal del espacio: 1MHz (defecto), (arreglo para requisitos particulares 12.5/25KHz)
Ancho de banda: <25khz>
Sensibilidad del receptor: -123dBm@1200bps, -118dbm (9600bps)
Formato de datos: 8N1, 8E1, 8O1 (modifique para requisitos particulares)
COMPATIBILIDAD
LS-UN10, LS-UN100, LS-U1000, serie LS-UN5000
PODER
Voltaje de fuente: 5V DC
Transmita la corriente: <600ma>
Reciba la corriente: <50ma>
Corriente del sueño: <20ua>
GENERAL
Modo de la comunicación: Semidúplex
Banda de frecuencia: 433MHz o 400MHz, o 450MHz, 470MHz
Modulación de frecuencia FSK/GFSK
Canal: 8 (defecto), 16/32/64 (opcional)
Interfaz: TTL, RS232, RS485 (elija uno)
PROPIEDADES FÍSICAS
Tamaño: 53mm×38mm×10m m
(excepto base de la antena y el perno de los datos)
Peso: 35g
Base de la antena: 50Ω, SMA
Temperatura de funcionamiento: Industrial: - 40℃~+85℃ (TCXO)
Estabilidad de la frecuencia: ±2.5ppm industrial




Uso:



Definición del PIN:

Cable rojo---VCC 5V (fuente de alimentación DC)

Cable negro----Tierra (el poner a tierra de la fuente de alimentación)

Cable azul----485 A

Cable amarillo---485 B



Configuración del canal:

Cada canal tiene su punto de frecuencia fija que sea desarrollado de antemano a MCU en fábrica. Lo que sigue es la tabla de configuración para nuestro módulo común. Si usted necesita otros puntos de la frecuencia, diga por favor nuestras ventas cuando usted pone orden.

Canalice no. Frecuencia Canal no. Frecuencia
1 429.0325MHz 5 433.0325MHz
2 430.0325MHz 6 434.0325MHz
3 431.0325MHz 7 435.0325MHz
4 432.0325MHz 8 436.0325MHz

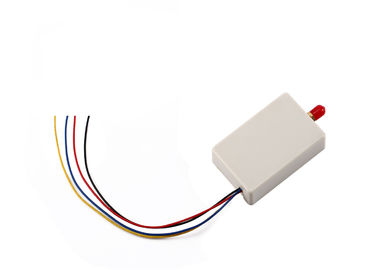

Módulo de control inalámbrico inalámbrico del módulo de datos del Amr los 2km 1W RS485 RS485 a PTZ 0

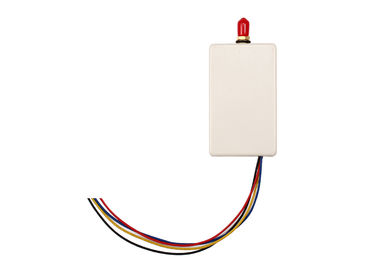

Módulo de control inalámbrico inalámbrico del módulo de datos del Amr los 2km 1W RS485 RS485 a PTZ 1
