| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-RAO04 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-8días |
| Condiciones de pago: | T / T, Western Union |
| salida de poder: | 1W | frecuencia: | 433MHz/868/915/4G |
|---|---|---|---|
| Distancia: | límite 2km/5km/not | de salida: | 4 salidas |
| Aplicación: | sensor inalámbrico | señal: | 0-5V o 4-20mA |
| Alta luz: | Módulo teledirigido,transmisor inalámbrico del cable |
||

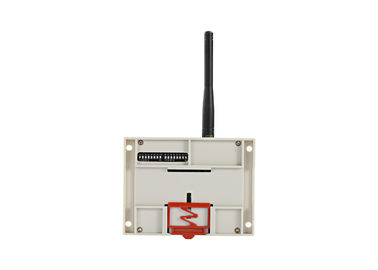

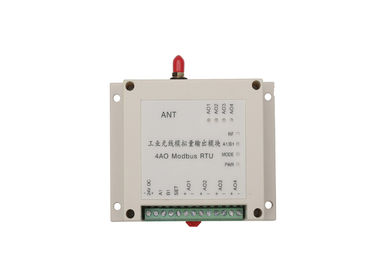

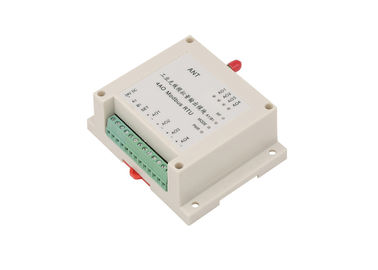

El módulo inalámbrico 4 de la salida analógica canaliza 4-20mA la señal Modbus inalámbrico RTU
Introducción general
LS-RAO04 Modbus RTU es un módulo inalámbrico de 4 ch AO, con salida analógica de 4 canales, él es ampliamente utilizado transmitir del sensor la señal analógica el 4-20mA o el 0-5V. Sus sensores pueden tan la radio conectan con el centro de control. Tenemos tipos de diverso módulo para controlar diversa distancia.
Control inalámbrico los 2km-3km por 1W RF
Control inalámbrico los 5km por Lora
Distancia inalámbrica del control, ningún límite por el módulo 4G
Ligue su sensor a PLC/HMI sin hilos
¡Recepción a intentar!!!
Ventaja de la solución inalámbrica
- Ningunos alambres a enterrar o a mantener, ningunos agujeros de taladro de la necesidad en la pared
- Comunicación confiable en toda la dirección, cualquier terreno, sin importar las colinas, paredes, árboles
- Ahorro de costes en la instalación y el mantenimiento
- Radio/Lora basado, ningún Internet y cuota mensual, propiedad completa de la necesidad del sistema
- 4G basado, velocidad, ningún límite de la distancia
Características inalámbricas de Lensen RTU
- Dispositivo portátil, montaje del Dinar-carril para la instalación fácil
- Entradas aisladas
- LED para la fuente de alimentación, comunicación, entrada, situación de la salida
- Establecimiento de una red, de punto a punto flexibles o punto a los multipoints
- INMERSIÓN para cambiar diversos modos
- Diversos tipos de entrada-salida, DI, HACEN, AI, AO están disponibles
- Entrada-salida extensible
- Tiempo de retraso corto
- El dar fácil en RS485 la red, protocolo de Modbus RTU de la ayuda
- Mejora en línea de la ayuda. Puede configurar por el cliente en modo del ajuste
| Frecuencia | 433MHz o 450MHz o 470MHz |
| Salida de poder | 1W |
| Productos | 4AO |
| Tipo de la entrada | 4-20mA o 0-5V o 0-10V |
| Tipo de la salida | 4-20mA o 0-5V o 0-10V |
| Ratio de la resolución | 24 pedazos |
| Exactitud | el ±0.02% |
| Fuente de alimentación | uso 24V DC de 9-36V DC generalmente |
| Interfaz | RS-485 |
| Canal no. | el defecto 15ch, puede programar vía el interruptor DIP |
| Antena | Antena del lechón con el cable del 1.5m |
| Temperatura de trabajo | -35 °C °C~+75 industrial |
| Humedad de trabajo | 10%-90% humedad relativa, ninguna condensación |
| Dimensión | 115×90×40 (milímetro) |
| Manera del arreglo | Estándar carril industrial del gremio del estruendo de 3,5 pulgadas |
Valor de la comunicación y de la correspondencia de Modbus RTU
Tipos del registro:
| Tipos del registro | Comando leído |
Escriba el comando (Comando de control) |
Poder apagado | Función |
| Lleve a cabo el registro | 0x01 |
Entrada --no ayuda Salida--ayuda |
No guardar | Puede leer valor de la entrada |
| 0x03 |
Registro de A. Hold
1. Valor de la entrada análoga: 0x0008~0x000B
2. Valor de la salida analógica: 0x0048~0x004B
B: Cómo leer
Registro del control: puede leer la entrada análoga 4 o controlar la salida analógica 4 al mismo tiempo
Manera del control Register
| AI/AO | IC |
Leído escriba |
Identificación de la función | ayuda de los artículos | ||
| No. | Tipo de IC | IDENTIFICACIÓN DEL PLC | Identificación de Modbus | |||
| AI1 | Lleve a cabo el registro | 40009 | 8 | Lea | 03 | 2AI/4AI |
| AI2 | Lleve a cabo el registro | 40010 | 9 | Lea | 03 | |
| AI3 | Lleve a cabo el registro | 40011 | 10 | Lea | 03 | 4AI |
| AI4 | Lleve a cabo el registro | 40012 | 11 | Lea | 03 | |
| AO1 | Lleve a cabo el registro | 40073 | 72 | De lectura/grabación | 03/06 | 2AO/4AO |
| AO2 | Lleve a cabo el registro | 40074 | 73 | De lectura/grabación | 03/06 | |
| AO3 | Lleve a cabo el registro | 40075 | 74 | De lectura/grabación | 03/06 | 4AO |
| AO4 | Lleve a cabo el registro | 40076 | 75 | De lectura/grabación | 03/06 | |
Sobre el cálculo del valor
Entrada análoga
El valor máximo de la gama de la medida de nuestro módulo análogo es: 0X7FFF
1. Directamente corriente y voltaje de la medida
Value=value exacto usted gama de read/0x7FFF*max
Por ejemplo: para leer el 1r paso del valor entrado del módulo (con la gama máxima de 0-20mA)
Registro 0x0008 (entrada análoga del 1r paso)
Reacción: 0x3801
Valor actual: (0x3801/0x7FFF) *20mA=8.7509mA
2. Para medir el valor del sensor (4-20mA, sensor llano del metro 0-6)
Si el valor de la reacción es menos de 6554, el valor llano es 0
Si reacción valor es grande que 6554, llano value= ()/el *measure (del valor read-6554 de 32767-6554) se extiende
Por ejemplo: el valor de la reacción es 0X3801, después el valor llano correspondiente es: ((0X3801-6554)/26213) metro de *6 meter=1.7815
Salida analógica
La gama máxima de la medida del módulo análogo es: 0x7FFF
Controle directamente la corriente y el voltaje de salida
Escriba el registro value=current o el valor del voltaje/la medida de range*0x7FFF
Por ejemplo: para controlar el 1r paso del módulo análogo cuya gama máxima de la medida es 0-20mA
Registro 0x0048 (salida analógica del 1r paso)
Para escribir valor del registro: (8.75/20mA) *0X7FFF =14336=0x3800
