| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Lensen |
| Número de modelo: | LS-V25000 |
| Cantidad de orden mínima: | 2pcs |
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón estándar |
| Tiempo de entrega: | 2-6 días |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 6000pcs/month |
| frecuencia: | 150MHz | salida de poder: | 25W |
|---|---|---|---|
| Distancia: | los 20KM | Interfaz: | RS232/RS485/TTL |
| Transmitir: | Datos seriales | Aplicación: | Marino |
| Alta luz: | radio en del módulo,Módulo teledirigido |
||

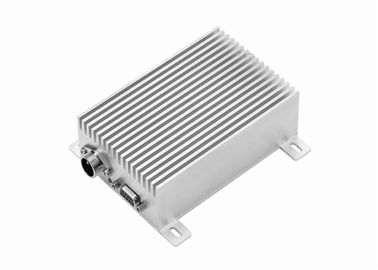

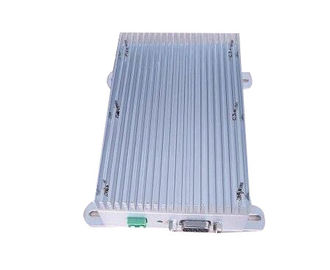

Módem de la radio LS-V25000
Para transmitir datos
Banda del VHF de la ayuda o banda de la frecuencia ultraelevada
Velocidad del aire 1200bps o 2400bps
Velocidad del interfaz: 1200bps a 9600bps
| Parámetro | ||
| Salida de poder: | 25W | |
| Distancia: | los 20km | |
| Velocidad: | 1200/2400 programable | |
| Espacio del canal: | 12.5KHz | |
| Ancho de banda: | <25khz> | |
| Recepción de sensibilidad | -114dBm@1200bps, -107dbm (9600bps) | |
| Compatible con | ||
| Serie de LS-V | ||
| Poder | ||
| Fuente de alimentación: | 12V DC (defecto) | |
| Corriente que transmite: | <6a> | |
| Recepción de la corriente: | <160ma> | |
| Corriente del sueño: | <1ma> | |
| General | ||
| Modulación: | MSK | |
| Frecuencia: | 150MHz o 230MHz | |
| Formato de datos: | 8N1, 8EI, 8O1 programables, u otro modifican para requisitos particulares | |
| No. del canal: | Escrito por el software | |
Características:
1. Salida de poder más elevado: 10W o 25W
2. Distancia de transmisión larga: los hasta 20km
3. Banda de la banda 150MHz del VHF o banda 230MHz o 450MHz
4. Transmisión de datos
5. PLL doble, VCO doble, alta confiabilidad
Hoja de datos
A, índice general
frecuencia del ●: La banda de frecuencia del VHF y de la frecuencia ultraelevada (150MHz, 230MHz), puede almacenar cerca de 400 canales
tolerancia de la frecuencia del ●: ±2.5ppm
Espaciamiento de canal del ●: 25 kilociclos
impedancia de la antena del ●: 50Ω
temperatura del ambiente del ●: - ℃ 35 ℃~+75
el ● modula modo: MSK
velocidad del aire del ●: 1200bps/2400bps
B, índice del receptor
sensibilidad del ●: ≤0.25uV
ratio del ruido del ignal del ● (SNR): ≤-50dB
Selectividad adyacente del ●: ≥70dB
Interferencia inter de la modulación del ●: ≥70dB
Inmunidad falsa del respouse del ●: ≥70dB
C, índice del transmisor
El ● transmite poder: 25W
el ● modula la distorsión: el ≤3%
modulación de frecuencia residual del ●: ≤-48dB
desviación de frecuencia del ●: ≤5KHz
ratio del poder del orto-canal del ●: ≤-70dB
poder perdido del ●: ≤5uW
Distancia del RF del ●: los 20km (poder de 25W RF en el aire abierto)
D, fuente de alimentación
● DC: 12 V (el ±10%)
corriente que espera del ●: ≤ 1 6 0 m A
corriente que transmite del ●: ≤ 6 A (transmita el poder 25W)
E, dimensión:
128*108*28m m
Definición del Pin
| Conector | Pin no. | Nombre de Pin | Descripción | Observaciones |
| Conexión de poder | 1 | VCC | DC: 12V |
Utilice por favor el poder DC 12V, más que 8A |
| 2 | Tierra | Tierra de la fuente de alimentación | ||
| Conexión de la señal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | TxD (A) |
TxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, solamente uno válido | |
| 3 | RxD (B) |
RxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, solamente uno válido | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | Tierra | Tierra de señal | ||
| 6 | PTT | El transmitir audio permite | Bajo está para transmitir | |
| 7 | MIC | Entrada de señal audio | Entrada de micrófono, sensibilidad 10mV de la modulación | |
| 8 | SP | Salida de la señal audio | Salida 8ohm 0.5W del amplificador audio | |
| 9 | SQ | Recepción de la comprobación de la señal | Recepción de la señal de portador, de alto nivel |
Uso de LS-V25000
Salvamento, control marino
tráfico público
control automático industrial
horario de la energía eléctrica
monitor de la conservación del agua
colección de la señal y transmisión del sistema ferroviario
control de la extracción de aceite y del transporte
medida de pozos del aceite o de agua
supervisión hidrológica
supervisión de la estación meteorológica
protección forestal
edificio inteligente
geológico reconozca
ubicación móvil
entrenamiento militar
