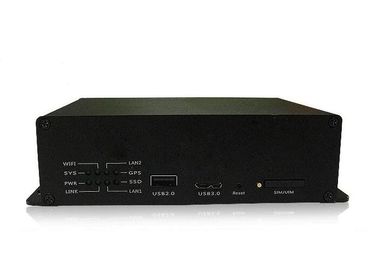

4G entrada inalámbrica industrial, radio de alta velocidad 100Mbps 4G DTU
1)Características principales
Ayuda 4G/3G/2G, móvil, telecomunicaciones y China Unicom;
Apoye la transmisión transparente de los datos bidireccionales entre los terminales TTL, RS485, RS232, y servidor;
Apoye el paquete de registro definido por el usario y el latido del corazón;
Zócalo estándar del interfaz de comunicaciones del TCP/IP en servidor;
Apoye la desconexión anti inteligente, prueba en línea de la ayuda y el mantenimiento en línea, entonces desconectada automático vuelve a marcar, se asegura de que el equipo está siempre en línea;
Apoye la configuración del Domain Name, del IP, del número de puerto, de APN, del puerto serie, de la velocidad y de otros parámetros a través de puerto serie;
Apoye la configuración remota, mejora remota del firmware;
Apoye IP fijo y el Domain Name DNS.
2)Parámetros técnicos
Tipo | Parámetros | Unidad | ||||||
Mínimo | Valor típico | Máximo | ||||||
Propiedad eléctrica (25℃) | ||||||||
Voltaje de las tuberías | 4,75 | 12 | 36 | V | ||||
Corriente de trabajo | 70 | 150 | 250 | mA | ||||
Corriente máxima | - | - | 2000 | mA | ||||
Funcionamiento inalámbrico (25℃) | ||||||||
Gama de frecuencia | 4G 3G 2G | - | ||||||
Sensibilidad | -106dBm | - | ||||||
Max. Emission Power |
|
- | ||||||
Funcionamiento general | ||||||||
Tarifa del interfaz | 1200 | 9600 | 115200 | BPS | ||||
Nivel de interfaz | RS485, RS232, TTL | |||||||
Temperatura de trabajo | -40 | 80 | ℃ | |||||
Dimensión | 52×35×10 (no incluyendo la antena y los accesorios) | milímetro |
3)Dimensión
5)Usando método
5.1conexióndelTCP/IP
Cuando LS-DG4 trabaja en el modo de conexión del TCP/IP, de comunicación de datos entre LS-DG4 y el servidor es la transmisión completamente transparente, mantener LS-DG4 necesidad siempre en línea, usuarios de definir el marco de datos registrado y el marco de datos del latido del corazón, y el servidor necesita distinguir el marco de datos registrado y el marco de datos del latido del corazón del marco de datos de usuario. El servidor puede también fijar remotamente LS-DG4 SDN o Domain Name.
5.1.1marcodedatosregistrado:
El tipo de datos registrado de paquete es 0x00, con una carga mínima de 16 bytes. Los usuarios pueden añadir libremente datos de encargo, los datos se añaden automáticamente al byte de la fuerza de señal, y pueden fijar 70 bytes a lo más.
Cabeza del capítulo | Dirección | Tipo | Longitud de la carga | Carga | Calibración CRC16 | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | DATOS | CRC_H | CRC_L | |
Cabeza del capítulo: 0x24
Dirección: El HEX., alto byte está en el frente
Tipo: 0x00: información IMSI (15 bytes) +CSQ (bytes 1)
Longitud: la longitud de datos de la parte, alto byte está en el frente;
Carga: contenido de datos: los primeros 15 bytes son IMSI (código del ascll) de la tarjeta de SIM, después los bytes 1 son el valor RSSI (número firmado) de la fuerza de señal de GPRS, y el pasado es información registradoa definida por el usario del paquete.
Calibración CRC16: salga de la cabeza del marco al contenido de datos, control CRC-16 ($1021) de todos los datos;
1) CRCH: Alto pedazo 8 de la suma de comprobación CRC16;
2) CRCL: Pedazo del cielo y tierra de la suma de comprobación CRC16
5.1.2marcodedatosdellatido del corazón:
El paquete del latido del corazón envía datos del uno-byte por abandono, y los datos son 0x04. Si es paquete definido por el usario del latido del corazón, después uno envía los datos de paquete definidos por el usario del latido del corazón, y el intervalo de la transmisión es 40 segundos.
5.2usode lafuncióndeSMS
Cuando LS-DG4 trabaja en el modo de SMS, LS-DG4 puede comunicar con cualquier teléfono móvil por SMS. Cuando el teléfono móvil envía cualquier mensaje a LS-DG4, LS-DG4 del puerto serie envía el contenido actual de SMS (solamente ayuda hasta 70 caracteres ASCII), si los datos de las devoluciones del equipo de terminal del puerto serie (solamente un máximo de 70 caracteres ASCII) LS-DG4 contestan automáticamente los datos al número de teléfono móvil del cual recibe última vez de los mensajes de texto.
Los requisitos especiales del arreglo para requisitos particulares para la función de SMS se apoyan
6)Definiciones del Pin
Pernos | Definición | Entrada-salida | Descripción de la función |
1 | VCC | Entrada | Fuente de alimentación positiva (4.75V-36V) |
2 | Rxd_RS232 | Entrada | Entrada del puerto serie del nivel RS232 |
3 | Txd_RS232 | Salida | Salida del puerto serie del nivel RS232 |
4 | Tierra | Entrada | Fuente de alimentación negativa |
5 | SGND | Entrada | SGND |
6 | A_RS485 | Entrada, salida | Un puerto del nivel RS485 |
7 | B_RS485 | Entrada, salida | Puerto de B del nivel RS485 |
8 | I01 | NC | |
9 | I02 | NC |
7)EN los comandos
Descripción del comando | Formato | Parámetros |
Entre en EN el modo de comando | +++ | Ningunos (entre y vuelva MUY BIEN) |
Fije el Domain Name de IP/SDN | AT+SDN=1, [ |
Observación: 1 está en la más prioritario) |
Domain Name de la cancelación IP/SDN | AT+SDN=0,< num=""> |
< num="">: No. 1~5 del serial: Serial especificado no. A: Suprima todos |
Fije el número de identificación | AT+MODIDSET=1, |
|
Fije los parámetros del puerto serie | AT+IPR=1 |
0: 1200bps 1: 2400 BPS 2: 4800 BPS 3: 9600 BPS (defecto) 4: 19200 BPS 5: 38400 BPS 6: 57600 BPS 7: 115200 BPS 8: 8 bits de datos N: ninguna paridad O: paridad impar E: paridad uniforme 1: 1 pedazo |
Añada el artículo de configuración de APN | AT+PROFILE=1 |
MCC: Código de país móvil MNC: Código de red móvil |
Artículo de configuración de la cancelación APN | AT+PROFILE=0, |
A: Suprima todos |
El sistema añade la función de la identificación | AT+ADDIDEN=1, |
0: no añada la identificación antes de que la transmisión de datos transparente sea el defecto 1: añada la identificación antes de fijar la transmisión de datos transparente |
Fije la función registradoa del paquete | AT+REGPKT=1, |
|
Fije el formato del paquete del latido del corazón | AT+HBTPKT=1, |
Envíe una vez cada 40s |
Fije el modo de trabajo de SMS | AT+SMSTMODE=1, |
0: Modo del TCP/IP 1: Modo de transmisión transparente de TXT |
Número de versión del firmware de la pregunta | ¿AT+FWV=? | Ninguno |
Reinicialización DTU | AT+REBOOT | Ninguno |
Abandonado EN el modo de comando | AT+QUIT | Ninguno (si el puerto serie no hay operación, después abandonado automáticamente después de 60s) |
