| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | LS |
| Certificación: | CE |
| Número de modelo: | LS-THG-SD |
| Cantidad de orden mínima: | 1PC |
| Precio: | negociate |
| Detalles de empaquetado: | estándar |
| Tiempo de entrega: | 3-6 días |
| Condiciones de pago: | T / T, Western Union, PayPal |
| Capacidad de la fuente: | 10000PCS |
| De entrada: | Entrada de Digitaces (pre-escrito) | de salida: | Salida de la retransmisión |
|---|---|---|---|
| Canales: | 2 entraron 2 hechos salir | Fuente de alimentación: | 24V DC |
| Alta luz: | aislador de la señal analógica,aislador del carril del dinar |
||

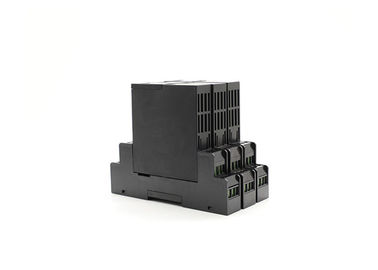

Señale la salida 2ch del contacto seco el pre-escrito de la entrada de Digitaces del módulo del telecontrol I O del aislador
Entrada
Señal de entrada: cambie, interruptor de proximidad, ≤ 10Hz de la frecuencia
Voltaje de la distribución: ≈8V (cuando está abierto)
Corriente del cortocircuito: ≈8mA
Salida
Salida de la retransmisión
Características:
Tiempo de respuesta: ≤20mS
Capacidad de la impulsión: CA 2A/250V; 2A/30V DC
Tipo de la carga: carga resistente
Características de entrada y de salida (cuando sistema al control de la misma fase):
El interruptor del campo es cerrado o la corriente de lazo de la entrada es >2.1mA, la retransmisión de la salida es cerrada, y el indicador del canal del CH es amarillo.
Coloque el circuito abierto del interruptor o la corriente de lazo de la entrada <1>
Ajuste de interruptor
Nota: Cuando el pre-escrito necesita ser desconectado, necesita ser conectado paralelamente en ambos extremos del interruptor; Resistor 10KΩ (tal como interruptor || en el esquema eléctrico correcto)
Parámetros básicos
Poder: Gama del voltaje de DC24V: DC20-40V
Consumo actual: ≤50mA (uno entrado y uno hecho salir, fuente de alimentación 24V, cuando los contactos de retransmisión son cerrados); ≤60mA (uno entrado y dos hechos salir, dos entrados y dos hechos salir, fuente de alimentación 24V, cuando los contactos de retransmisión son cerrados)
Fuerza del aislamiento: CA 1500V/1min (entre la entrada, la salida, y el poder)
Resistencia de aislamiento: ≥100Ω (entre la entrada, la salida, y el poder)
Gama de temperaturas de funcionamiento: -20~ +55 grados
Compatibilidad electromágnetica: de acuerdo con GB/T 18268 (IEC61326-1)
Dispositivos aplicables del campo:
Conforme a los interruptores de proximidad del estruendo 19234 NAMUR, a los interruptores y a otros dispositivos del campo (interruptores de presión de seguridad inherente incluyendo, interruptores de la temperatura, interruptores del nivel líquido, etc.)
| Parámetro | ||||
| THG-SD | X | X | X | Comenta |
| Determinación | 1 | 1 entró 1 hecho salir | ||
| 2 | 1 entró 2 hechos salir | |||
| 5 | 2 entraron 2 hechos salir | |||
| Señal de entrada | S | Entrada de señal de interruptor | ||
| Señal de salida | J | Salida del contacto de retransmisión | ||
| Indique por favor qué clase de señal de entrada y de salida usted necesita cuando usted pone orden | ||||

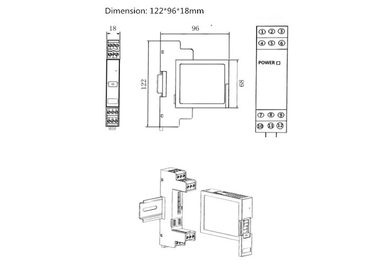

Dimensión

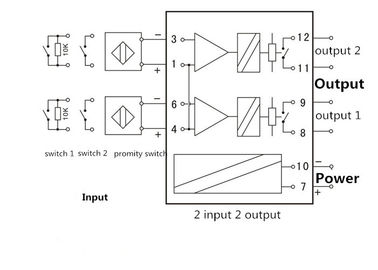

Cómo atar con alambre
