| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | LS |
| Certificación: | CE |
| Número de modelo: | LS-TD4018 |
| Cantidad de orden mínima: | 1pc |
| Precio: | negociate |
| Detalles de empaquetado: | estándar |
| Tiempo de entrega: | 3-6 días |
| Condiciones de pago: | T/T, Western Union, Paypal |
| Capacidad de la fuente: | 10000PCS |
| Entrada: | Análogo o TC | Salida: | RS485 |
|---|---|---|---|
| Forma de montaje: | montaje del Dinar-carril | Fuente de alimentación: | 24 V CC |
| Tipo entrado: | 8 entrada del alambre de los canales 3 | Resolución: | pedazo 16 |
| Alta luz: | aislador de la señal numérica 2000mW,Aislador de la señal numérica RS485,convertidor de la señal numérica 2000mW |
||

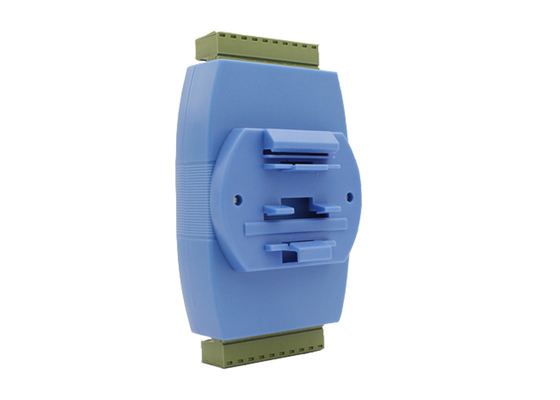

convertidor de señal del aislador 8ch RS485 de la señal numérica de 24V DC 2000mW
Convertido de la señal analógica del convertidor de señal 8ch al módulo de Acuisition de los datos análogos RS485
1. Introducción general
El LS-TD4018 es un producto análogo de la adquisición del grado industrial que gama de la medida de ayudas con -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA y tipo de J, K, T, E, R, S, B, tipo entrada de N de los canales de la señal 8 del TC. Adopta protocolo estándar de MODBUS RTU. La denuncia con los estándares industriales, LS-TD4018 es conveniente de utilizar para una variedad de usos y de sistemas industriales de la automatización. Es conveniente comunicar con el equipo host y realizar un establecimiento de una red rápido y construir su sistema de vigilancia.
| J | -200~1200℃ | R | -50~1760℃ |
| K | -200~1350℃ | S | -50~1760℃ |
| T | -200~400℃ | B | 400~1820℃ |
| E | -200~1000℃ | N | -200~1300℃ |
2. Parámetro
| Parámetro de la técnica | Descripción |
| Fuente de alimentación | 9~30V DC |
| Gamas entradas | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA y tipo de J, K, T, E, R, S, B, tipo señal de N del TC |
| Ventaja | Cada canal apoya la configuración independiente (8 canales se pueden fijar por separado) |
| Tipo entrado | 8 entrada del alambre de los canales 3 |
| Recoja la frecuencia | ANUNCIO que recoge frequency≤10Hz (tarifa total) |
| Resolución | pedazo 16 |
| Clase de la exactitud | ≤ el ±0.1% (los errores del cable de cableado no incluyeron) |
| Impedancia de entrada | Voltaje 20MΩ, 100Ω actual |
| Interfaz | RS-485 |
| Protocolo |
Omita Modbus-RTU, ayuda 8N1, 8O1, 8E1. Compatible con clases del software de SCADA, PLC Si usted necesita MODBUS-ASCII u otro, especifique por favor al poner orden |
| Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distancia | Distancia RS485<1000m> |
| Estabilidad | Utilice los microprocesadores de alta calidad dentro, la operación dual incorporada del perro guardián, confiable y estable |
| Nivel de la protección | La protección de la polaridad del Pin del poder, entró Pin fotoeléctrico y la protección del puerto de comunicación ±15KV ESD, voltaje 2500Vrms, 500DC continuo, protección contra la luz, protección contra sobrecargas del aislamiento del Pin, de la entrada del ANUNCIO del aislamiento |
| Consumo de energía | <2000mw> |
| Peso | 0.3kg |
| Montaje de manera | Instalación en forma de "U" del carril del dinar del estándar 35m m |
3. Ajustes de la fábrica del defecto
Para su conveniencia, nuestra determinación de los parámetros de defecto de la fábrica es como sigue:
a. Dirección de dispositivo: 1;
b. La velocidad: 9600bps;
c. Protocolo de ModBus-RTU, formato de datos: 8N1;
4. Pin Definition
| Pin No. | Nombre de Pin | Descripción |
| 1 | IN5+ | Entrada análoga del Ch 5 + |
| 2 | IN5- | Entrada análoga del Ch 5 - |
| 3 | IN6+ | Entrada análoga del Ch 6 + |
| 4 | IN6- | Entrada análoga del Ch 6 - |
| 5 | IN7+ | Entrada análoga del Ch 7 + |
| 6 | IN7- | El análogo del Ch 7 entró |
| 7 | DATA+ | RS485 + |
| 8 | DATOS | RS485- |
| 9 | +VS | Fuente de alimentación + (9-30VDC) |
| 10 | Tierra | Tierra de la fuente de alimentación |
| 11 | IN0+ | Entrada análoga del Ch 0 + |
| 12 | IN0- | Entrada análoga del Ch 0 - |
| 13 | IN1+ | Entrada análoga del Ch 1 + |
| 14 | IN1- | Entrada análoga del Ch 1 - |
| 15 | IN2+ | Entrada análoga del Ch 2 + |
| 16 | IN2- | El análogo del Ch 2 entró |
| 17 | IN3+ | Entrada análoga del Ch 3 + |
| 18 | IN3- | Entrada análoga del Ch 3 - |
| 19 | IN4+ | Entrada análoga CH4 + |
| 20 | IN4- | Entrada análoga CH4 - |
