Aislador de la señal numérica de DC 12V

Informacion basica
Lugar de origen: China
Nombre de la marca: LS
Certificación: CE
Número de modelo: LS-RTD
Cantidad de orden mínima: 1PC
Precio: negociate
Detalles de empaquetado: estándar
Tiempo de entrega: 3-6 días
Condiciones de pago: T / T, Western Union, PayPal
Capacidad de la fuente: 10000PCS
Entrada: RTD/TC Salida: 4-20mA
Exactitud: 0.1%F.S., 0.2%F.S. Montaje: Montaje del carril del estruendo
Alta luz:

Aislador de la señal numérica de DC 12V

,

Aislador de la señal numérica de DC 36V

,

aislador del voltaje análogo 20mA

Aislador de la señal numérica de DC 12V



IDT del transmisor PT100 de la temperatura, convertido de la señal del TC a la salida 4-20mA

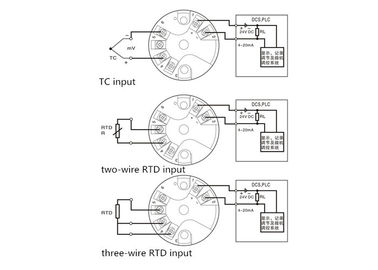

Entrada

Señal entrada: resistencia termal (IDT), termopar (TC)

Corriente de la excitación de la resistencia termal: 1mA

Remuneración del empalme frío del termopar: Gama de la remuneración: -25°C ~ +75°C (1°C por el error 20°C)

Método de remuneración: remuneración interna



Salida

Señal de salida: 4-20mA (lazo accionado)

Resistencia de carga de la salida: ≤ 500Ω de RL



Parámetros básicos

Poder: DC 12-36V

Exactitud de la transmisión: 0,1% F.S., 0,2% F.S.

alarma del Sobre-límite: debajo del límite de una temperatura más baja, salida 3.8mA, (salida 4-20mA); sobre el límite superior de la temperatura, haga salir 20.5mA

Alarma de la rotura: salida 22mA o 3.8mA

Deriva de la temperatura: 0,005% F.S./°C (- 20C ~ +55°C)

Tiempo de respuesta: ≤1S (0-90%) (TIPO)

Fuerza del aislamiento: 1 CA 500V/1min (entre la entrada, la salida, y el poder)

Resistencia de aislamiento: ≥100MΩ (entre la entrada, la salida, y el poder)

Gama de temperaturas de funcionamiento: -20~ +55°C

Compatibilidad electromágnetica: de acuerdo con GB/T 18268 (IEC61326-1)



Tipo de la señal entrada
Artículo no. Tipo Gama de la medida Valor mínimo de la medida
IDT Pt100 -200 a +850℃ 10℃
Pt500, Pt1000 -200 a +250℃ 10℃
Cu50, Cu100 -50 a +150℃ 10℃
Ni100, Ni500 -60 a +180℃ 10℃
Ni1000 -60 a +150℃ 10℃
TX B 0 a +1820℃ 500℃
E -270 a +1000℃ 50℃
J -210 a +1200℃ 50℃
K -270 a +1372℃ 50℃
N -270 a +1300℃ 50℃
R -50 a +1768℃ 500℃
S -50 a +1768℃ 500℃
T -270 a +400℃ 50℃



Aislador de la señal numérica de DC 12V 0



Aislador de la señal numérica de DC 12V 1
