| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | LS |
| Certificación: | CE |
| Número de modelo: | LS-TD4015 |
| Cantidad de orden mínima: | 1PC |
| Precio: | negociate |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3-6 días |
| Condiciones de pago: | T/T, Western Union, Paypal |
| Capacidad de la fuente: | 10000pcs |
| Entrada: | PT100, PT1000, CU50, CU100 | Salida: | RS485 |
|---|---|---|---|
| Manera del montaje: | Montaje del Dinar-carril | Fuente de alimentación: | 24V DC |
| Alta luz: | Convertido de la señal de la IDT PT100,Convertido de la señal de la IDT RS485,Transmisor de la adquisición de la IDT de 6 canales |
||

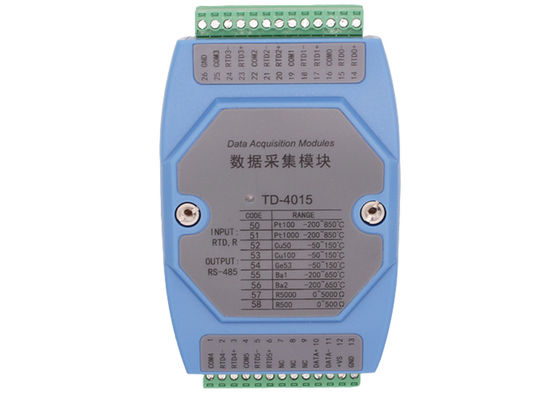

Convertido de la señal de la IDT del convertidor de señal 6ch a RS485 PT100 al transmisor de la temperatura RS485
Introducción general
El LS-TD4015 es un producto estándar de la adquisición de la IDT del grado industrial que apoya PT100, PT1000, Cu50, Cu100, Ge53, BA1, el BA2, entradas trifilares de la IDT del canal R5000 y R500 6. El interfaz RS485 es optoelectrónico aislado. La pieza de la adquisición del ANUNCIO es también optoelectrónica del módulo aislada. Adopta protocolo estándar de MODBUS RTU. La denuncia con los estándares industriales, LS-TD4015 es conveniente de utilizar para una variedad de usos y de sistemas industriales de la automatización. Es conveniente comunicar con el equipo host y realizar un establecimiento de una red rápido y construir su sistema de vigilancia.
Ayudas de la resistencia termal:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
Parámetro
| Parámetro de la técnica | Descripción |
| Fuente de alimentación | 9~30V DC |
| Gamas entradas | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 y R500 |
| Corriente de la excitación | 250uA |
| Ventaja | Cada canal apoya la configuración independiente (6 canales se pueden fijar por separado) |
| Tipo entrado | 6 entrada del alambre de los canales 3 |
| Recoja la frecuencia | ANUNCIO que recoge frequency≤10Hz (tarifa total) |
| Resolución | pedazo 16 |
| Clase de la exactitud | ≤ el ±0.1% (los errores del cable de cableado no incluyeron) |
| Impedancia de entrada | 20MΩ |
| Interfaz | RS-485 |
| Protocolo |
Omita Modbus-RTU, ayuda 8N1, 8O1, 8E1. Formato de datos: Software de SCADA, PLC, compatible con ADAM-4015+. Si usted necesita MODBUS-ASCII u otro, especifique por favor al poner orden |
| Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distancia | Distancia RS485<1000m> |
| Estabilidad | Utilice los microprocesadores de alta calidad dentro, la operación dual incorporada del perro guardián, confiable y estable |
| Nivel de la protección | La protección de la polaridad del Pin del poder, entró Pin fotoeléctrico y la protección del puerto de comunicación ±15KV ESD, voltaje 2500Vrms, 500DC continuo, protección contra la luz, protección contra sobrecargas del aislamiento del Pin, de la entrada del ANUNCIO del aislamiento |
| Consumo de energía | <2000mw> |
| Peso | 0.3kg |
| Montaje de manera | Instalación en forma de "U" del carril del dinar del estándar 35m m |
Pin Definition
| Pin No. | Nombre de Pin | Descripción |
| 1 | COM4 | Puerto COM CH4 |
| 2 | RTD4- | La IDT entró el CH4 |
| 3 | RTD4+ | La IDT entró ch4+ |
| 4 | COM5 | Puerto COM del Ch 5 |
| 5 | RTD5- | La IDT entró ch5- |
| 6 | RTD5+ | La IDT entró ch5+ |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | DATOS | RS-485 B |
| 12 | +VS | Fuente de alimentación + (9~30V) |
| 13 | Tierra | Fuente de alimentación - (tierra del poder) |
| 14 | RTD0+ | Entrada de la IDT ch0 + |
| 15 | RTD0- | La IDT entró ch0 - |
| 16 | COM0 | Puerto de COM Ch0 |
| 17 | RTD1+ | La IDT entró ch1+ |
| 18 | RTD1- | La IDT entró ch1- |
| 19 | COM1 | Puerto de COM Ch1 |
| 20 | RTD2+ | La IDT entró ch2+ |
| 21 | RTD2- | La IDT entró ch2- |
| 22 | COM2 | Puerto de COM Ch2 |
| 23 | RTD3+ | La IDT entró ch3+ |
| 24 | RTD3- | La IDT entró ch3- |
| 25 | COM3 | Puerto de COM Ch3 |
| 26 | Tierra | Tierra |
