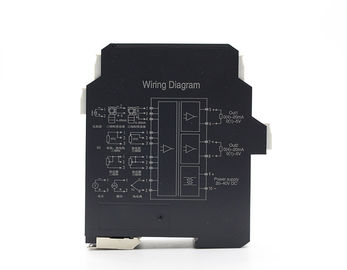

RTD/TC entró el convertidor 24V DC de la salida analógica 0-5V 4-20mA del aislador de la señal numérica

Entrada

Señal de entrada: El PT100, el Cu50, el Ni1000 y la otra resistencia termal; B, E, J, K, N, R, S, T y otros termopares; voltaje (alcance máximo 0-10V); milivoltios (alcance máximo 0-100mV); Fuente actual (4 - 20mA); transmisor (distribución), 4-20mA actual; resistor, potenciómetro (alcance máximo 0-2K)

Voltaje de la distribución: ≥16V

Gama de medición: dependiendo del tipo de sensor usado

Salida

Señal de salida: 4-20mA; 0-20mA; 0-5V; 0-10V

Resistencia de carga de la salida: ≤ 500Ω de RL (cuando la salida es una señal actual); ≥ 10KΩ de RL (cuando la salida es una señal del voltaje)

Parámetros básicos

Fuente de alimentación: DC24V, el ±10%

Consumo actual: ≤50mA (una fuente de alimentación entrada y una hecha salir 24V, 20mA hecho salir); ≤70mA (uno entrado y dos hechos salir, 24V fuente de alimentación, 20mA hecho salir)

Exactitud básica: 0,1% F.S.

Tiempo de respuesta: 0.5S

Fuerza del aislamiento: CA 1500V/1min (entre la entrada, la salida, y el poder)

Resistencia de aislamiento: ≥100MΩ (entre la entrada, la salida, y el poder)

Gama de temperaturas de funcionamiento: -20~+55 grados

Compatibilidad electromágnetica: de acuerdo con GB/T 18268 (IEC61326-1)

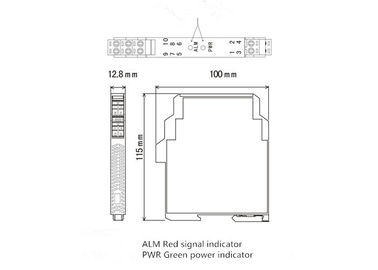

Dimensión

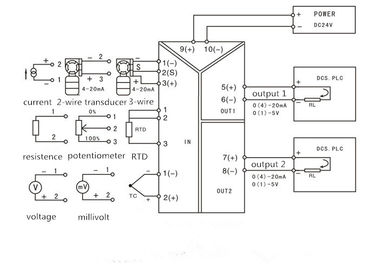

Cómo atar con alambre
