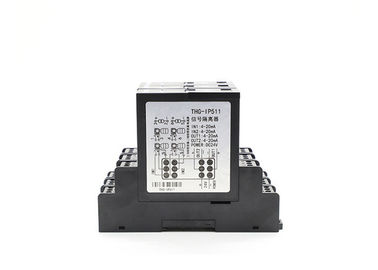

Carril actual del dinar del convertidor de señal de entrada de la serie de LS-THG-IP que monta la fuente de alimentación de DC24V

Entrada

Señal de entrada: 4-20mA; 0-20mA

Voltaje de la distribución: 24V, (corriente de impulsión máxima 30mA)

Impedancia de entrada: ≤50Ω

Salida

Señal de salida: 4-20mA; 0-20mA; 0-5V; 0-10V

Resistencia de carga de la salida: ≤ 500Ω de RL (cuando la salida es una señal actual); ≥ 10KΩ de RL (cuando la salida es una señal del voltaje)

Parámetros básicos

Fuente de alimentación: DC24V, el ±10%

Consumo actual: ≤50mA (uno entrado y uno fuente hecho salir, de alimentación 24V, entrada de la distribución de poder, 20mA hecho salir); ≤70mA (uno entrado y dos fuente hechos salir, de alimentación 24V, entrada de la distribución de poder, 20mA hecho salir); ≤100mA (dos en dos fuente hacia fuera, de alimentación 24V, entrada de la distribución de poder, 20mA hecho salir)

Exactitud básica: 0,1% F.S.

Deriva de la temperatura: 0,005% F.S./grados (- 20 grados ~ +55 grados)

Tiempo de respuesta: ≤10mS (0-90%) (TIPO)

Fuerza del aislamiento: CA 1500V/1min (entre la entrada, la salida, y el poder)

Resistencia de aislamiento: ≥100MΩ (entre la entrada, la salida, y el poder)

Gama de temperaturas de funcionamiento: -20~+55 grados

Compatibilidad electromágnetica: de acuerdo con GB/T 18268 (IEC61326-1)

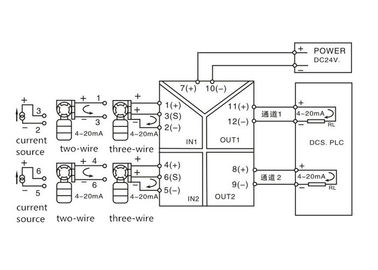

Dispositivos aplicables del campo: sistema de dos hilos, transmisor trifilar; fuente actual.
